15KV杆装带控制柜施耐德系列变压器

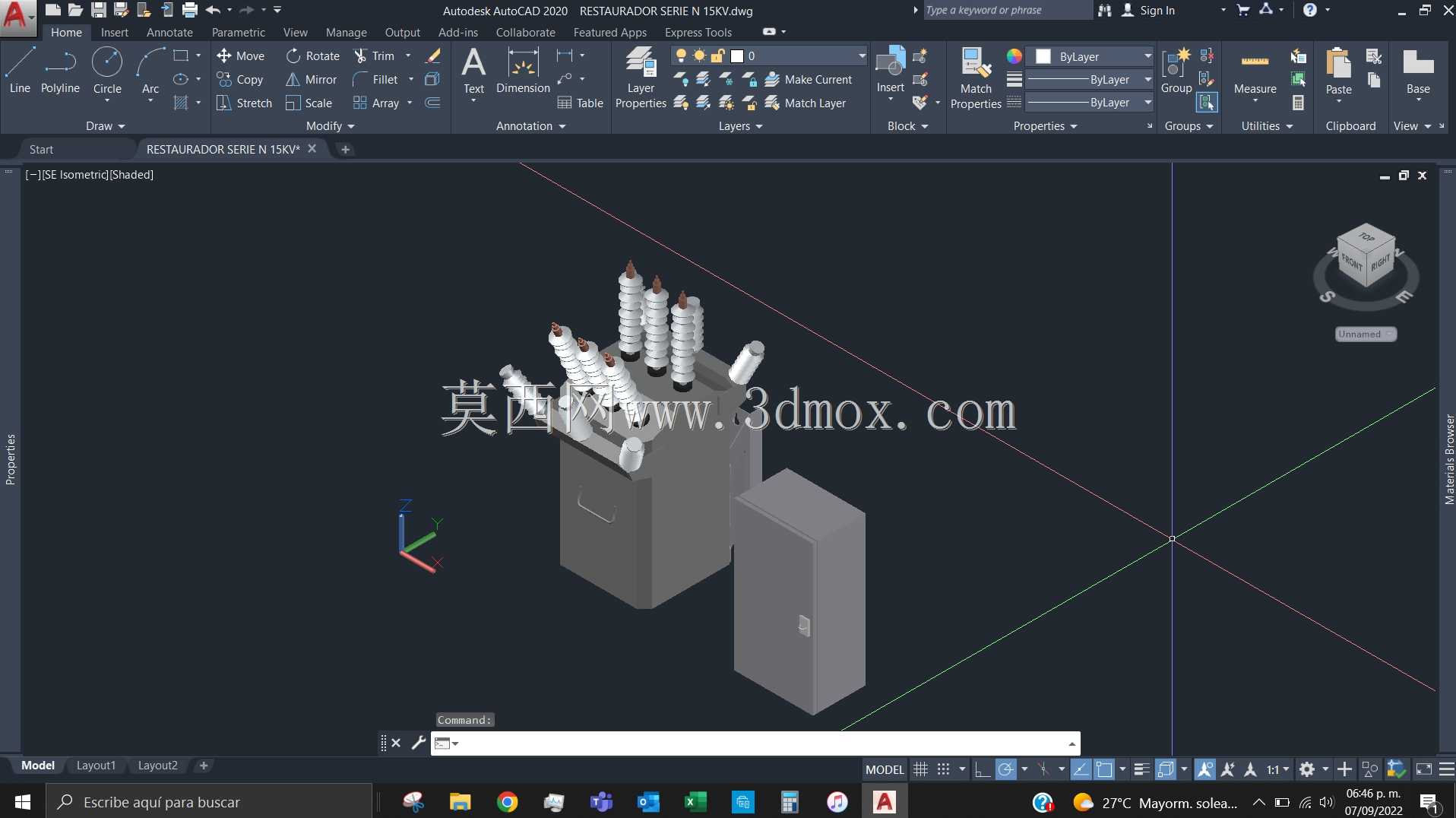

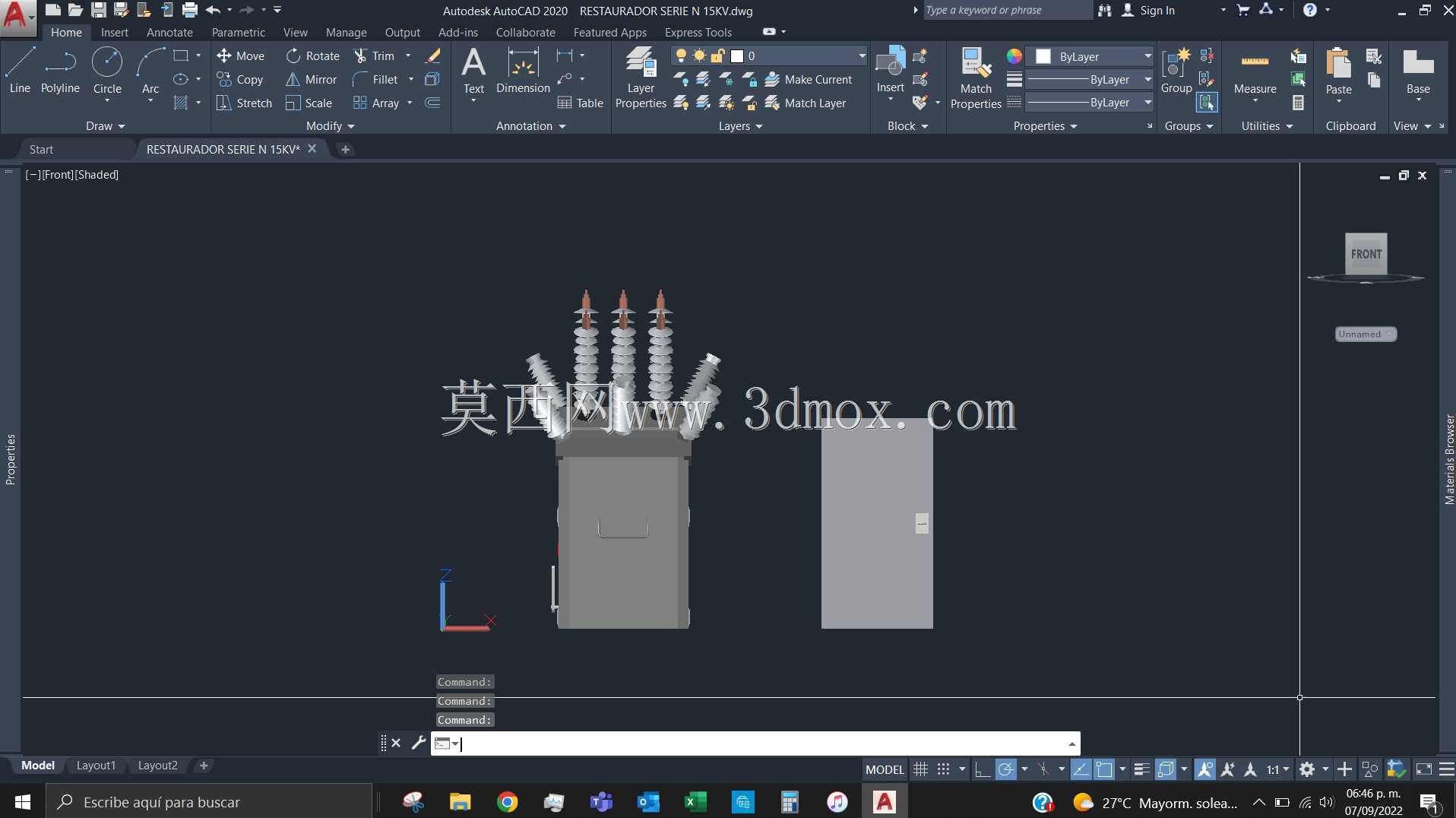

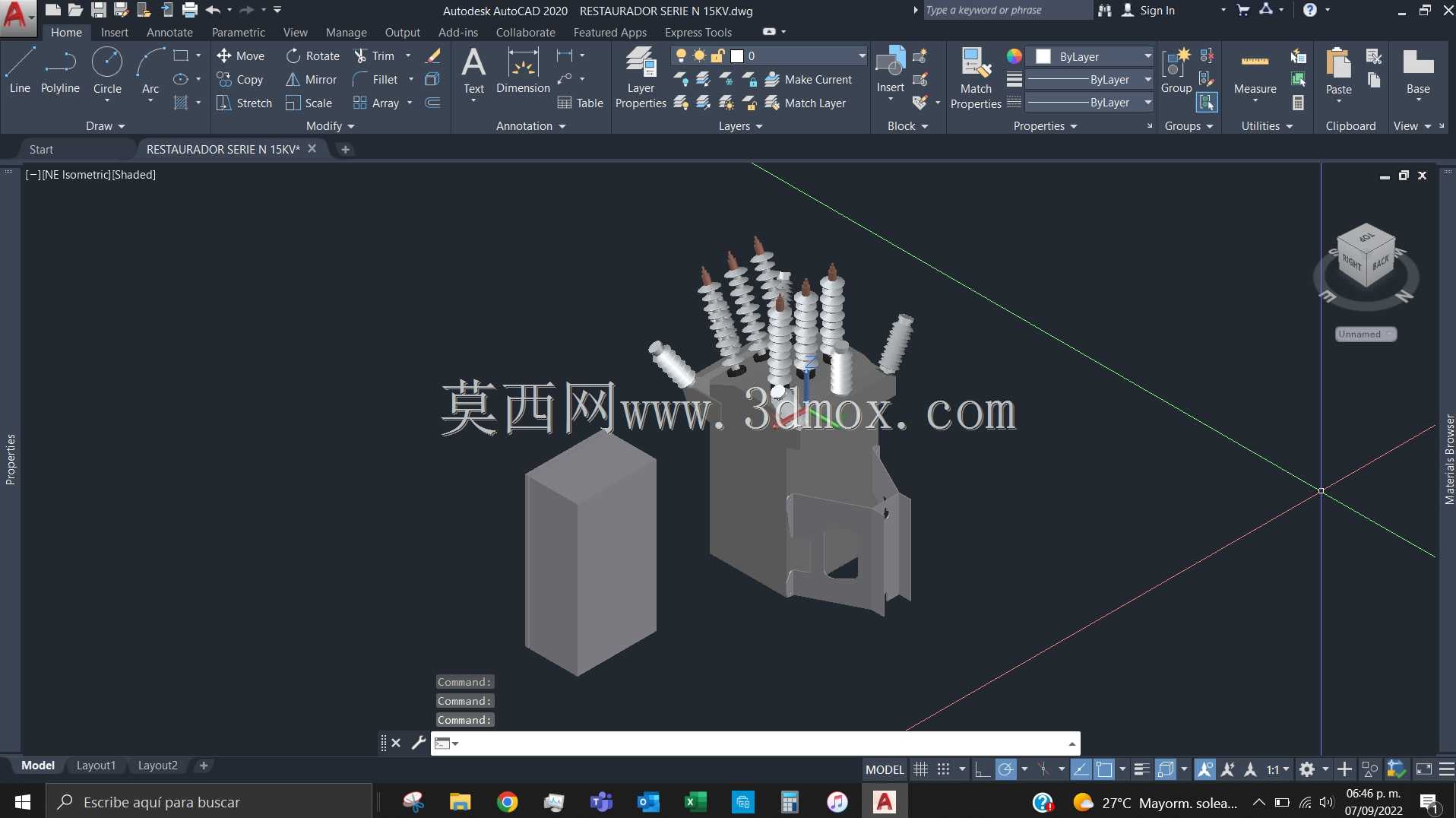

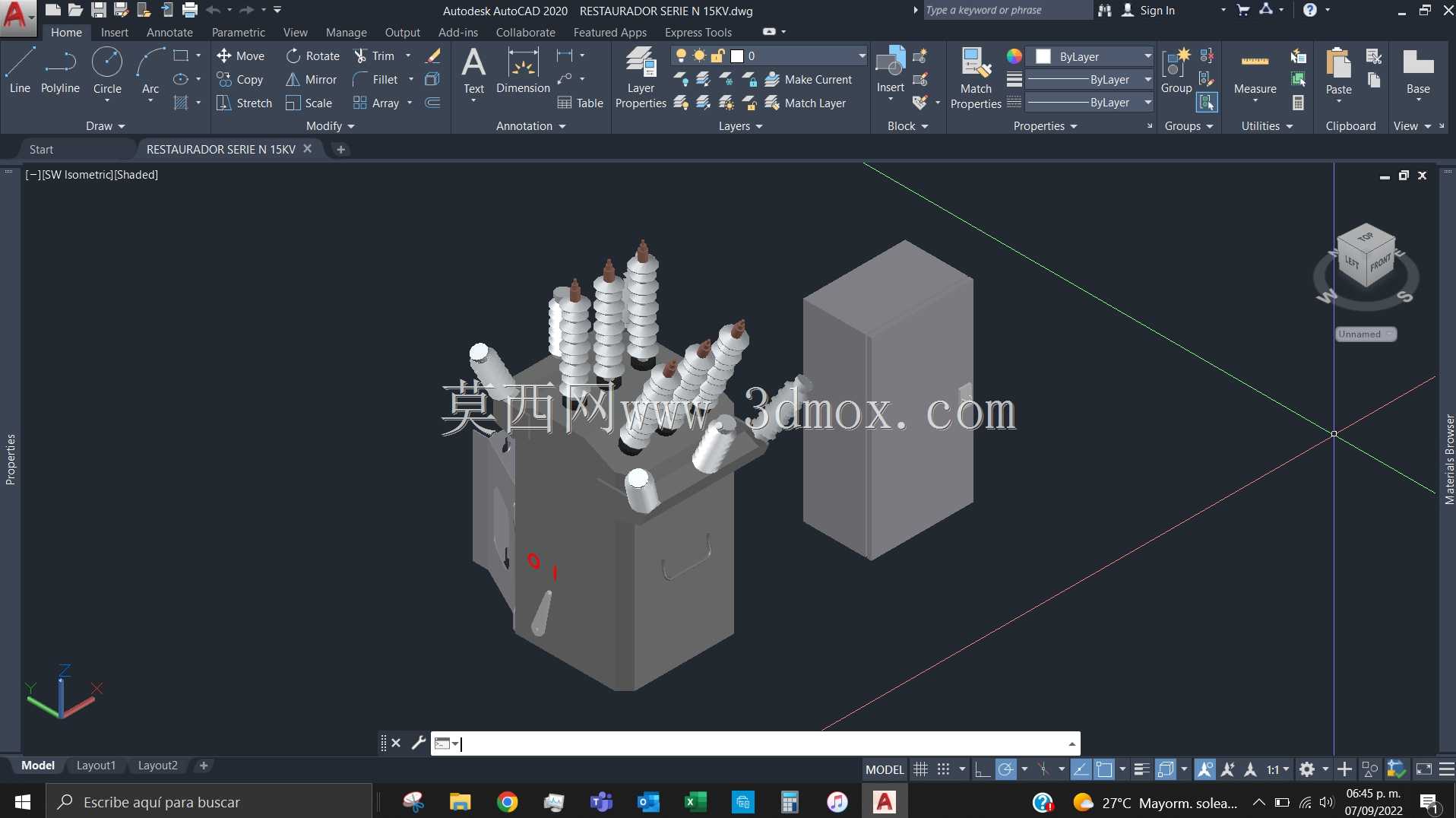

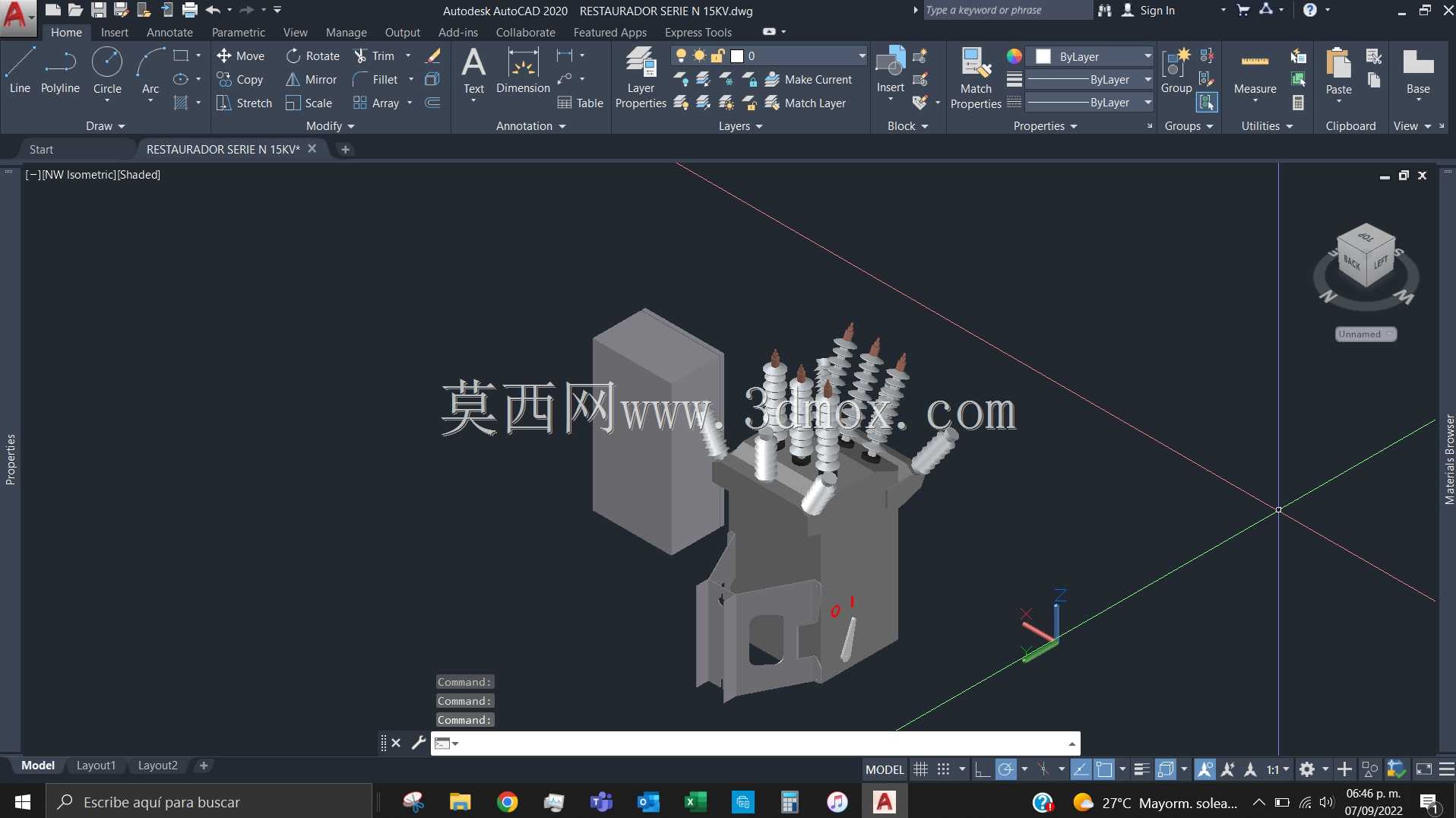

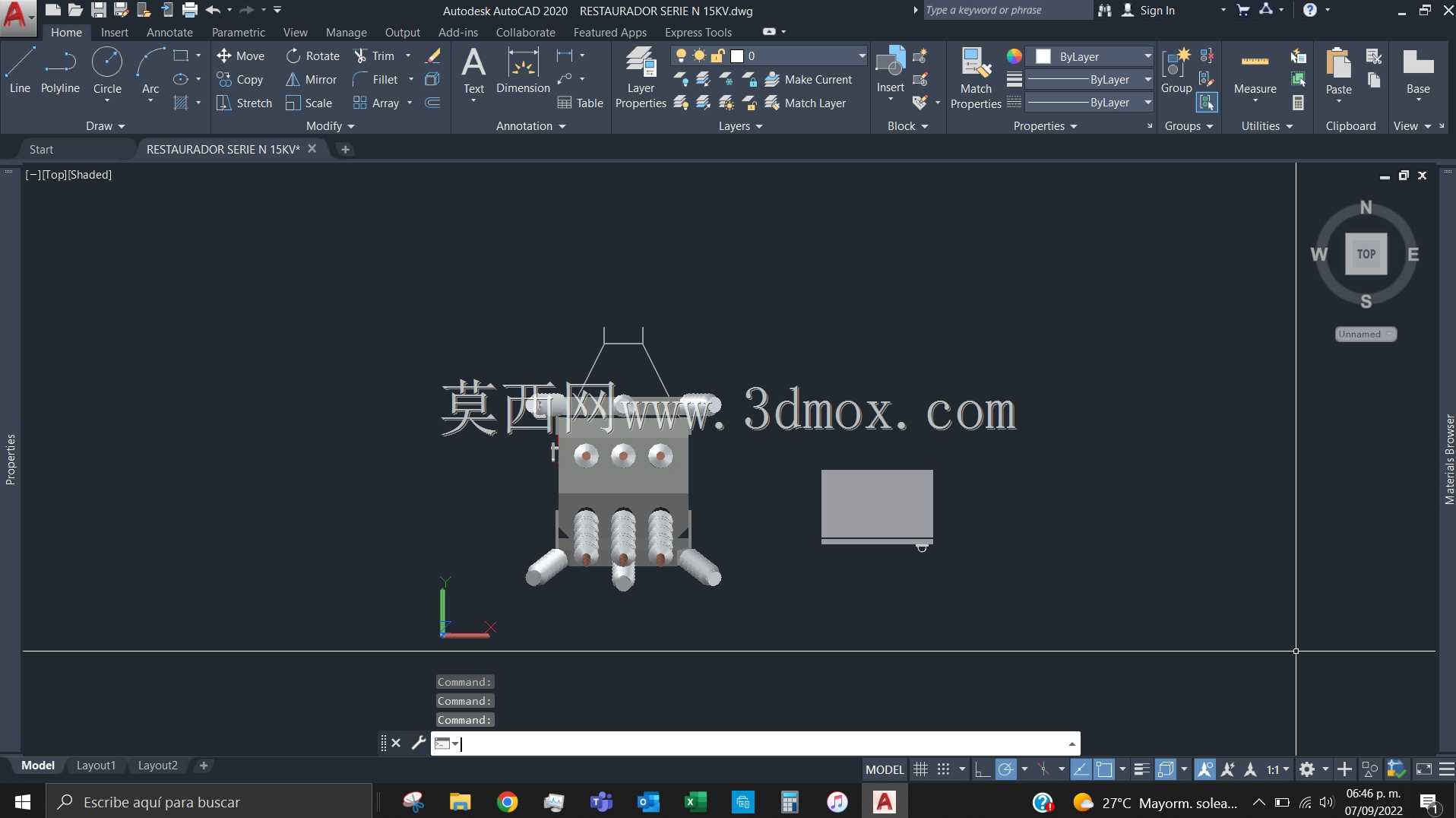

　　这款15KV电压等级的杆装式变压器，主要面向10kV-15kV电压等级的城郊、乡镇架空配电网场景使用，适配柱上安装的户外配电工况，配套独立控制柜可实现台区电压调控、故障保护、运行状态监测的核心功能，是配网末端电压治理、老旧台区改造项目中常用的电压调节设备。从结构设计逻辑来看，模型还原了变压器本体与外置控制柜的分体式布局，本体顶部的高低压套管按照实际接线相序排布，预留了足够的高压带电安全距离，避免户外雨雾天气下发生相间闪络；本体侧面的油位计、放油阀、吊装挂点结构均按照实际产品的安装位置做了还原，杆装支架的安装孔位匹配常规水泥电杆的固定金具尺寸，安装时无需额外加工适配支架，可直接与标准金具配合完成固定。

　　外置控制柜与变压器本体的间距预留了线缆走线与日常运维的操作空间，控制柜的柜门开合角度、内部元件安装腔的尺寸均参考实际产品做了等比例还原，建模时充分考虑了户外设备的防水檐、密封胶条安装位的结构细节，柜体底部预留的线缆穿线孔位置，刚好对应变压器低压侧出线套管的排布方向，现场布线时可减少线缆弯折角度，降低线缆绝缘层磨损的风险。从实际应用角度出发，这类带调压功能的杆上变压器，主要用于供电半径偏大、线路末端电压偏低的农网台区，可根据负载侧电压波动自动调节分接开关位置，将输出电压稳定在合格区间，避免偏远用户端出现电压不足导致的用电设备无法正常启动的问题。

　　建模过程中对变压器本体的散热翅片结构做了细节还原，翅片间距按照自然对流散热的最优尺寸设计，既保证户外高温环境下变压器油的散热效率，又避免翅片间距过小导致积灰、鸟窝堵塞影响散热的问题；顶部的高压套管采用错落排布方式，不同相序的套管之间的高度差满足15KV电压等级的带电安全距离要求，即使在雨季凝露工况下也能保证绝缘性能。安装边界方面，整套设备的重心经过校核，杆装后整体重心落在电杆支撑结构的受力范围内，不会出现单侧偏载导致的金具受力过载问题；控制柜的安装高度距离地面满足运维人员站立操作的高度要求，同时避免雨季地面积水倒灌进入柜体内部。

　　设备的高低压接线端子位置均预留了线缆弯曲半径空间，接线作业时无需过度弯折线缆即可完成端子压接，降低现场施工的难度。本体上的接地端子位置设置在靠近电杆接地引下线的一侧，现场安装时可直接连接接地网，减少接地线缆的长度，降低接地电阻超标的风险。从结构建模的细节来看，变压器油箱的焊缝位置、吊装用的吊耳结构、套管底部的密封法兰结构均做了写实还原，没有做过度简化，可直接用于配网工程的施工交底模拟、台区安装布局校验，也可作为配电设备三维选型的参考模型，帮助设计人员在方案阶段校验杆上设备的安装间距、安全距离是否满足规范要求，提前规避现场安装时出现的结构干涉、安全距离不足等问题。
