15KV施耐德RL系列分段开关结构设计

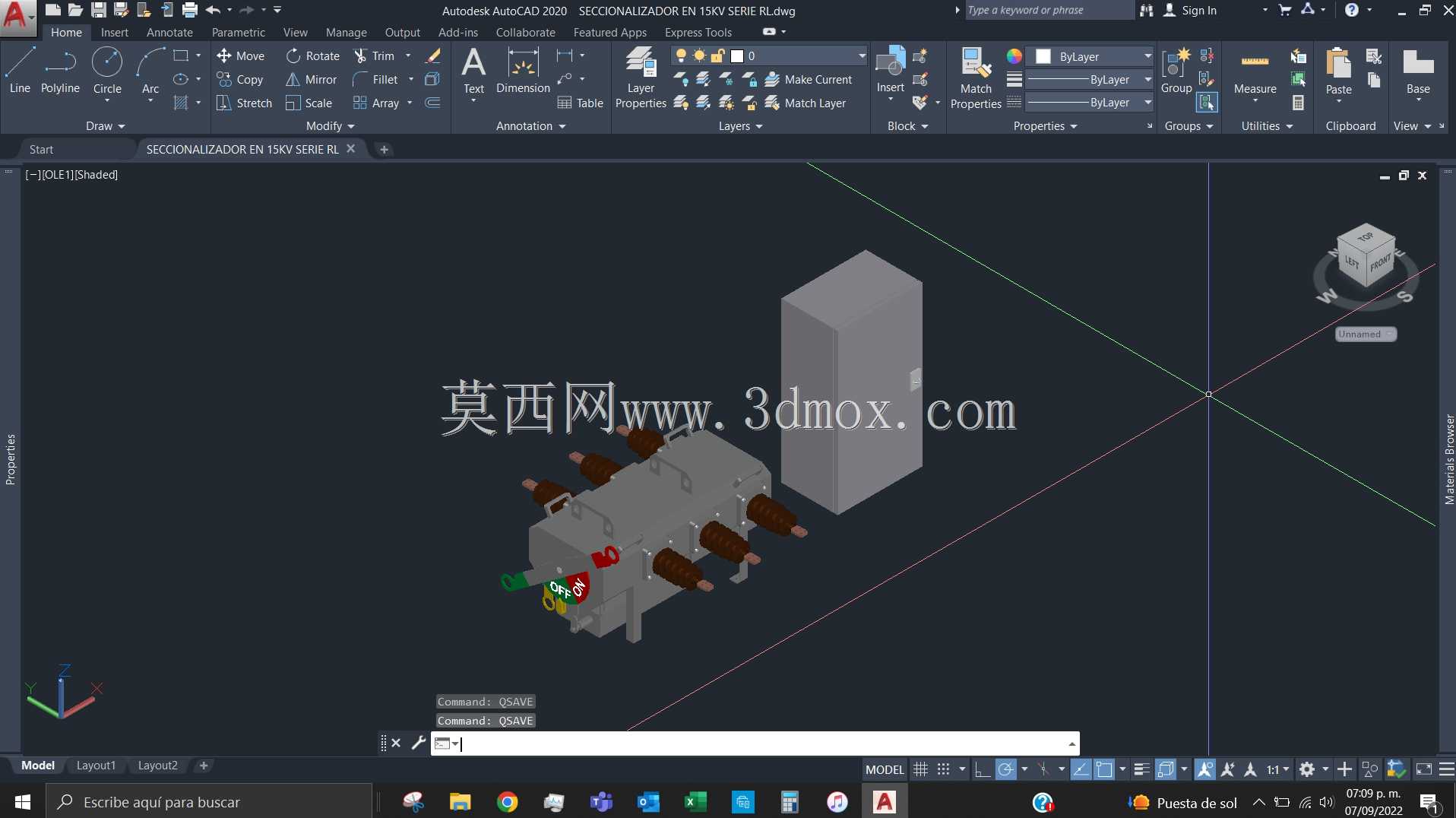

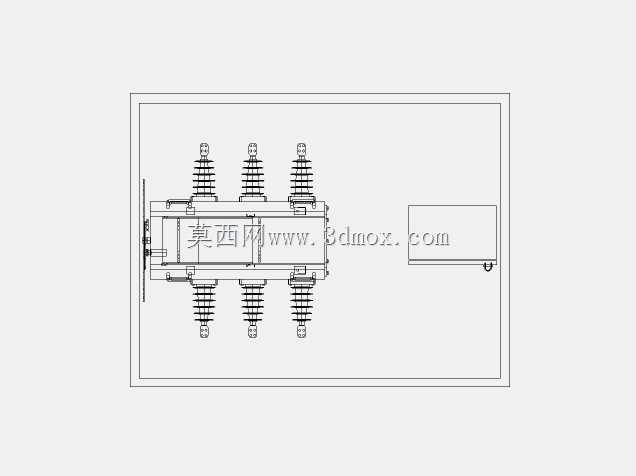

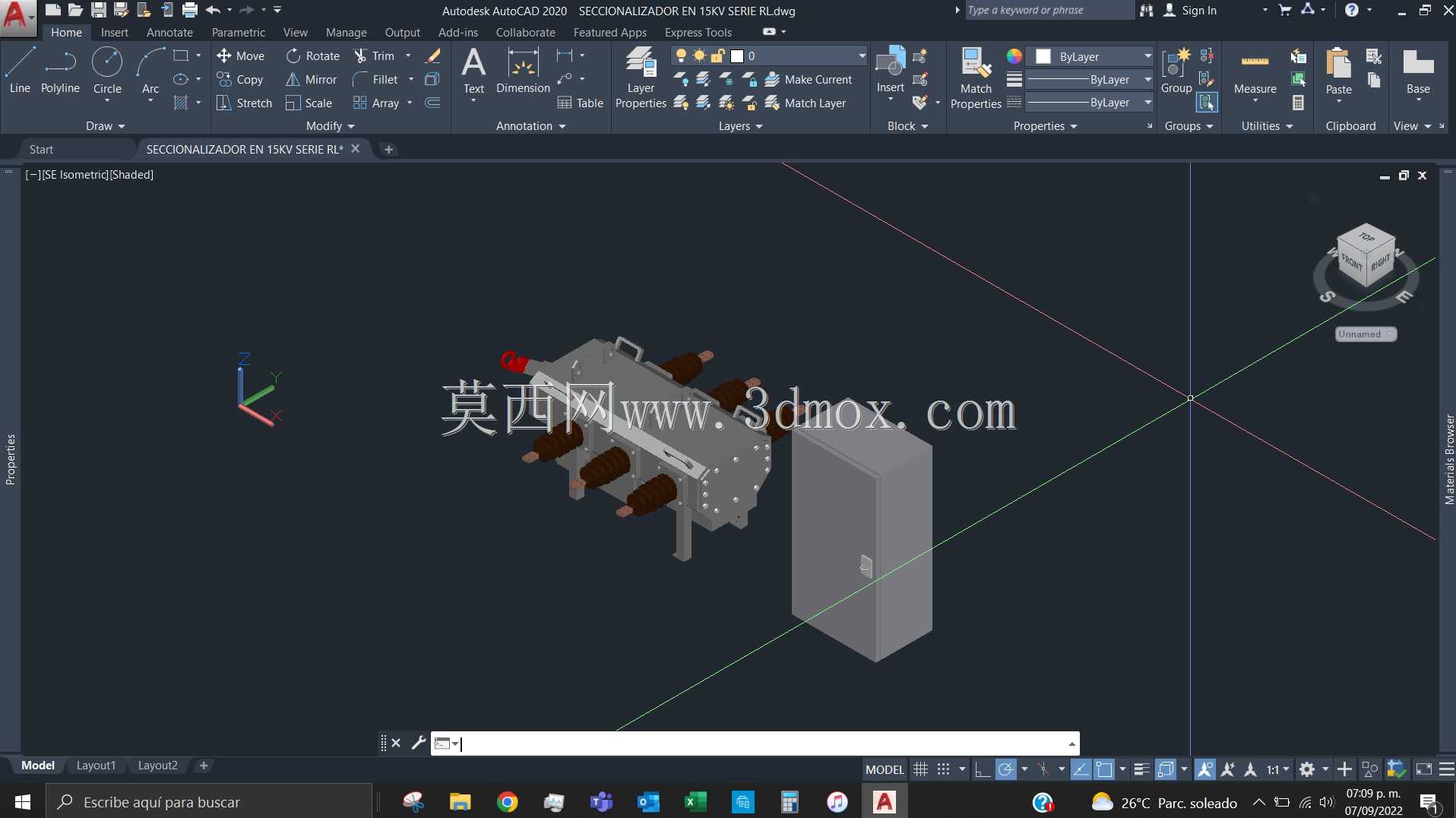

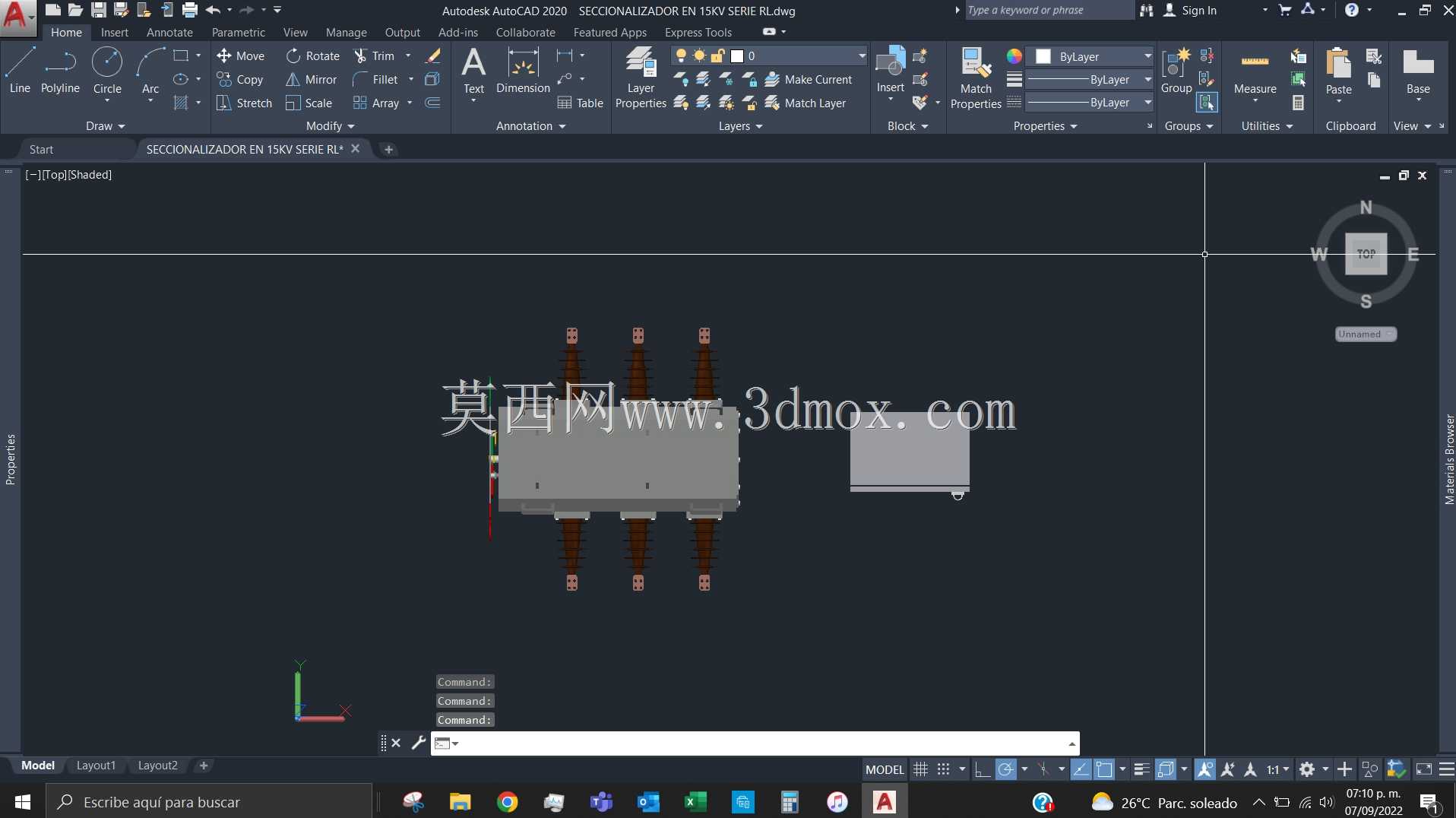

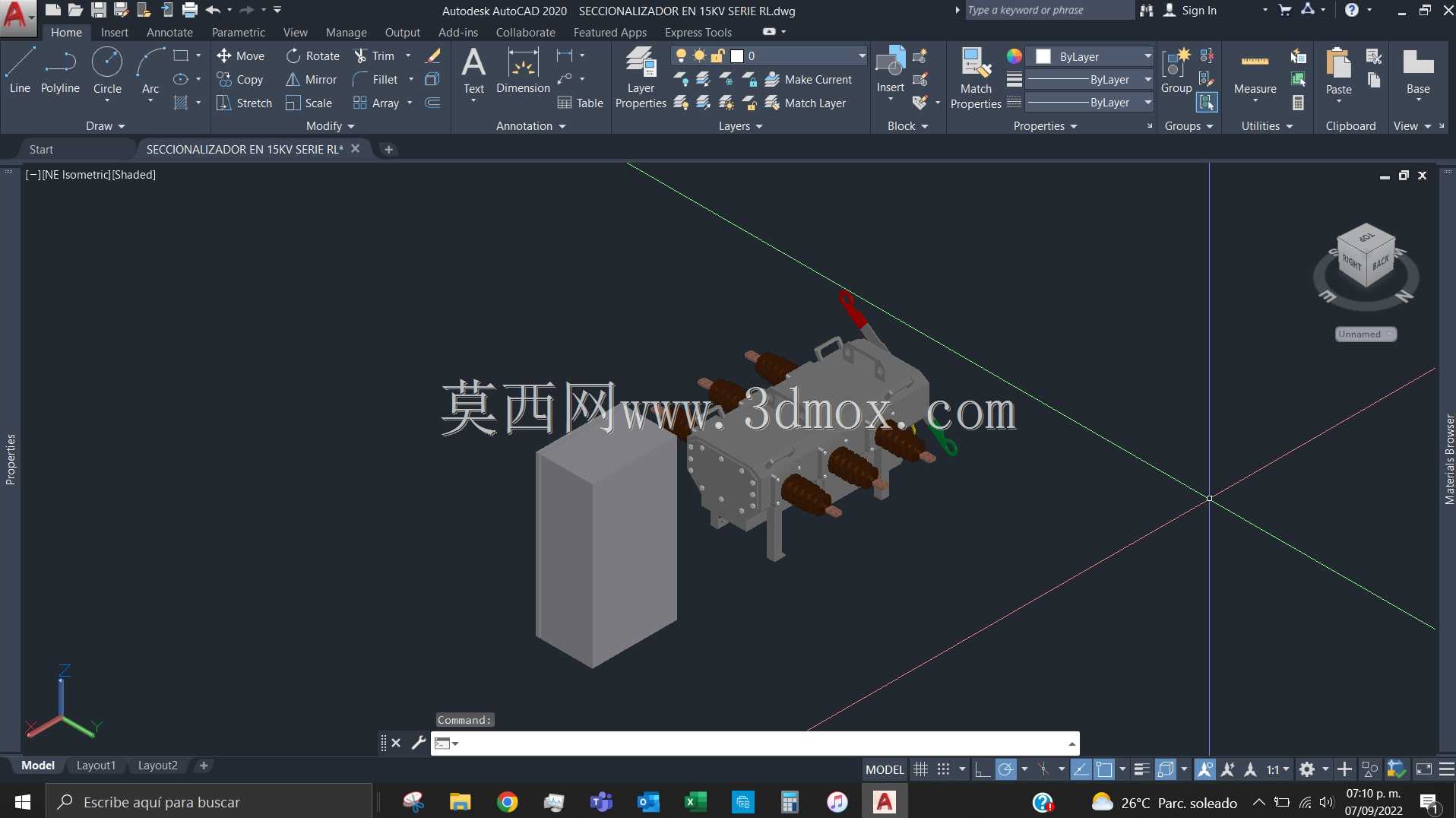

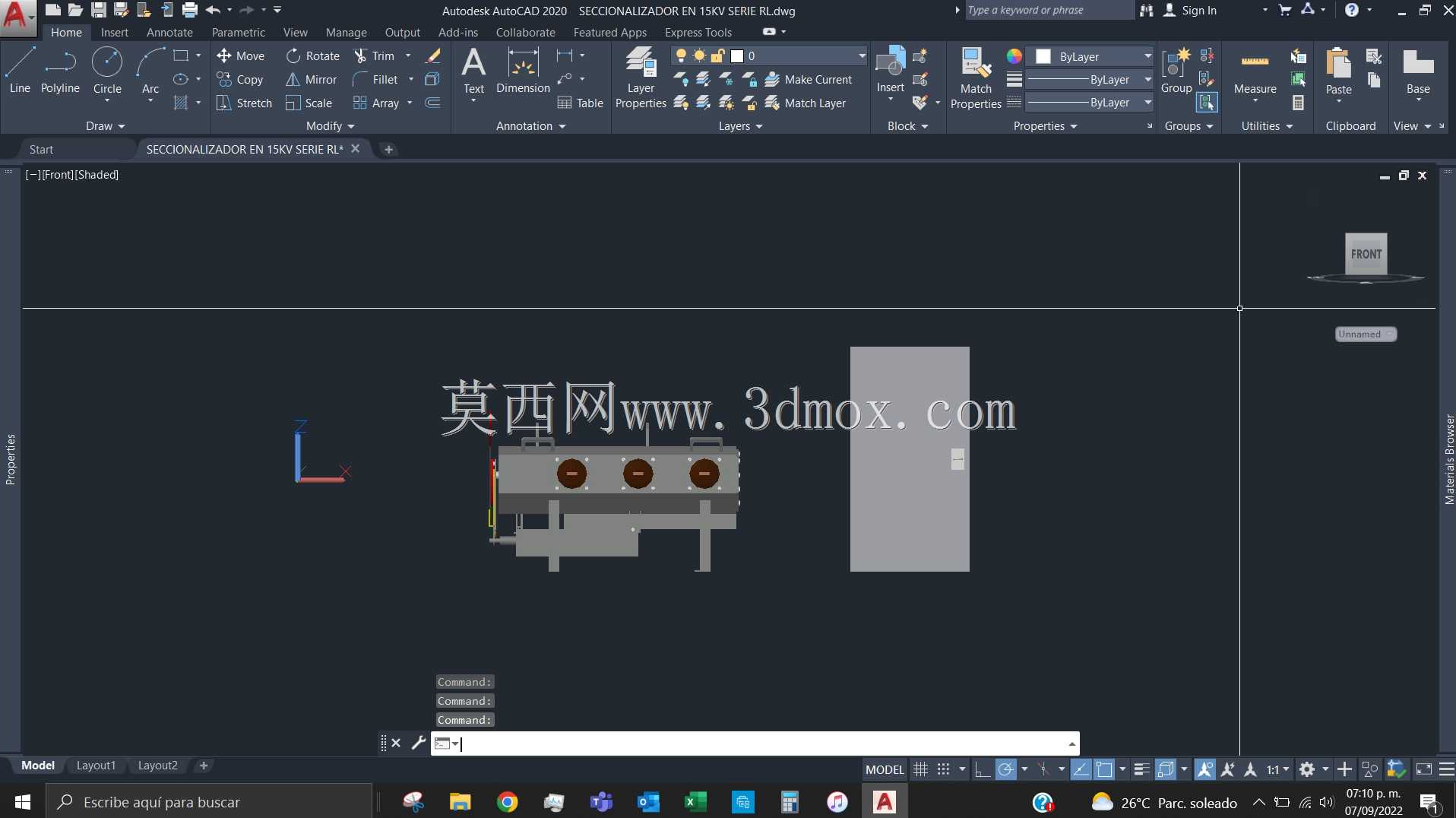

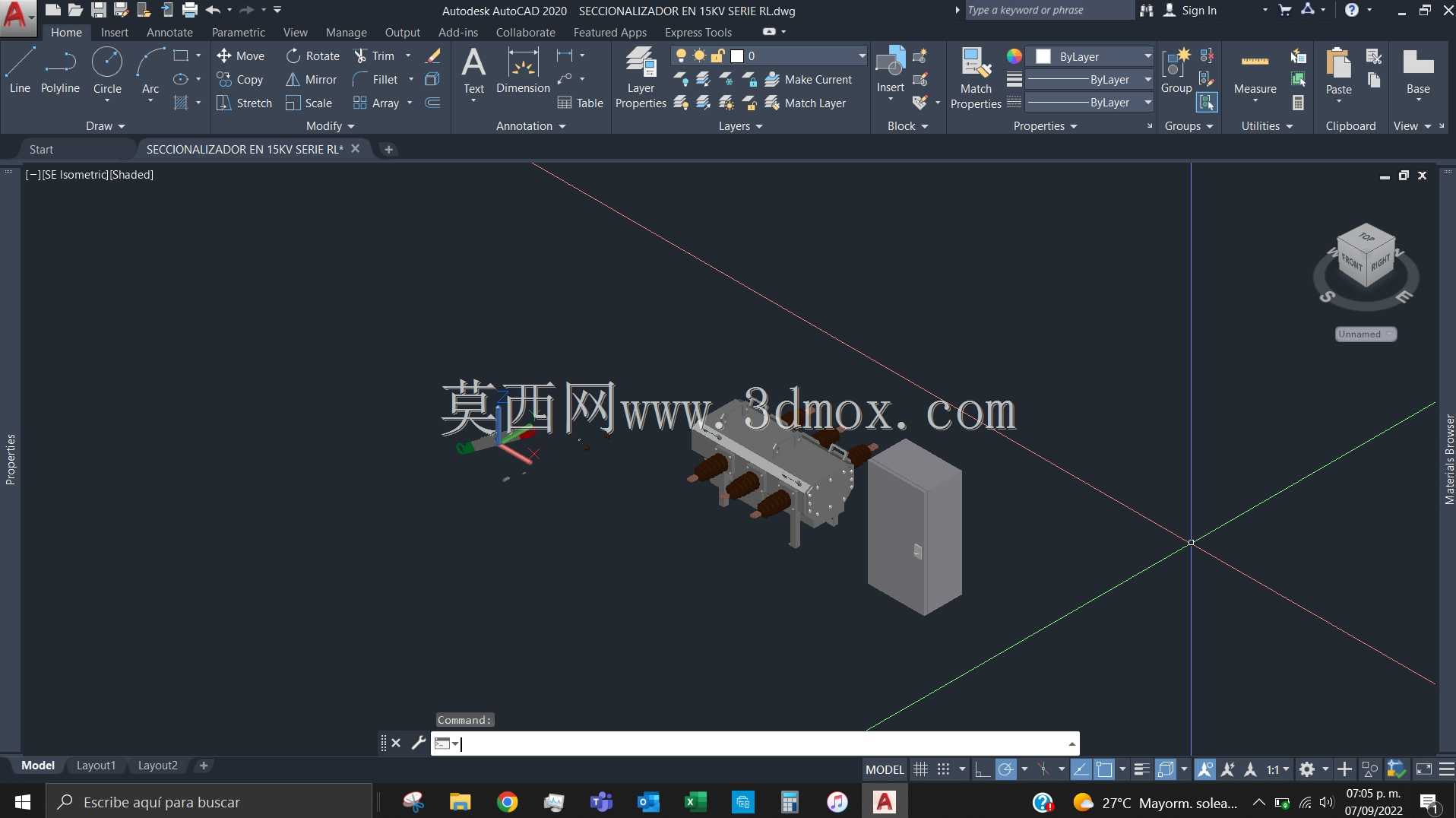

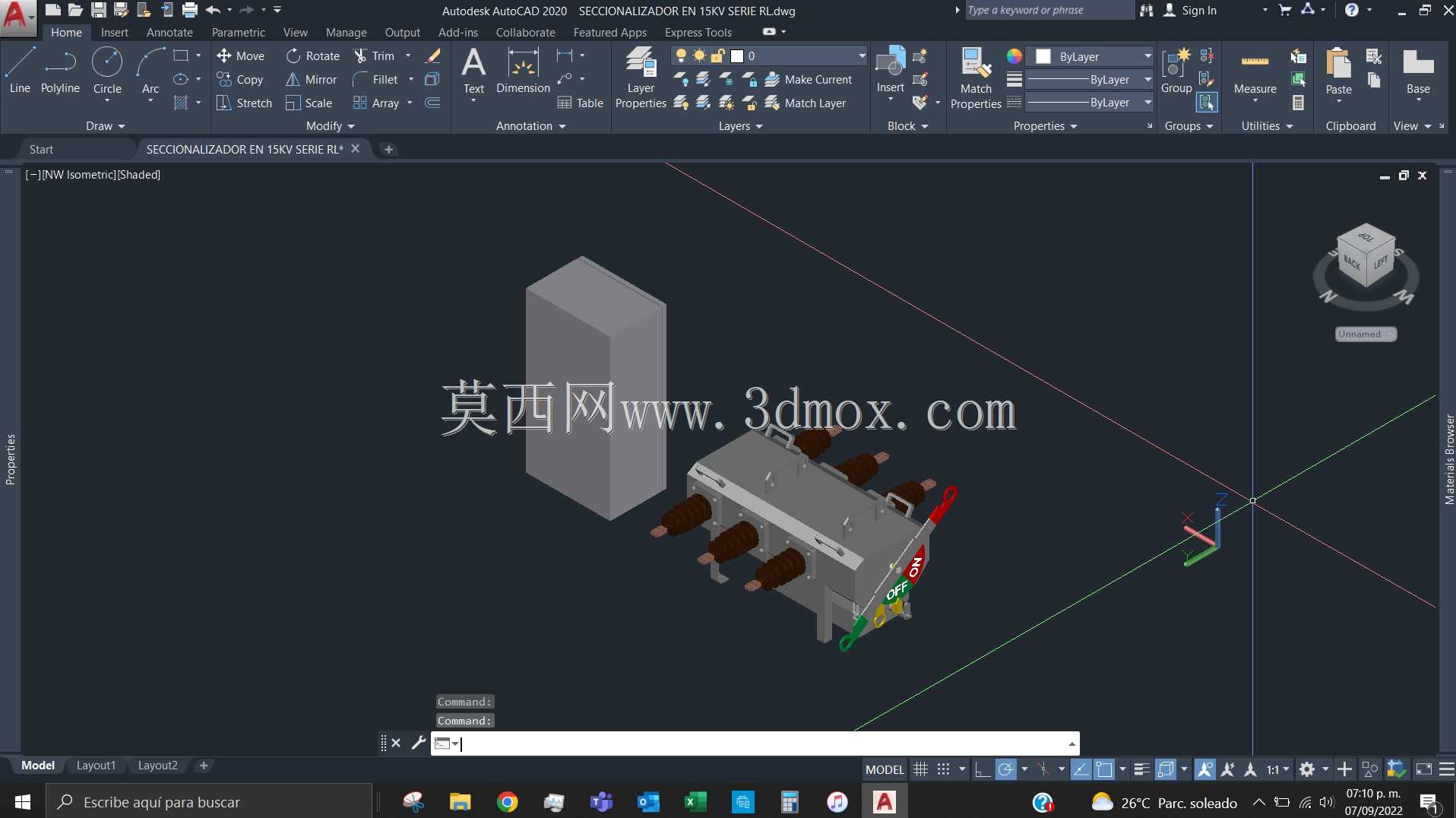

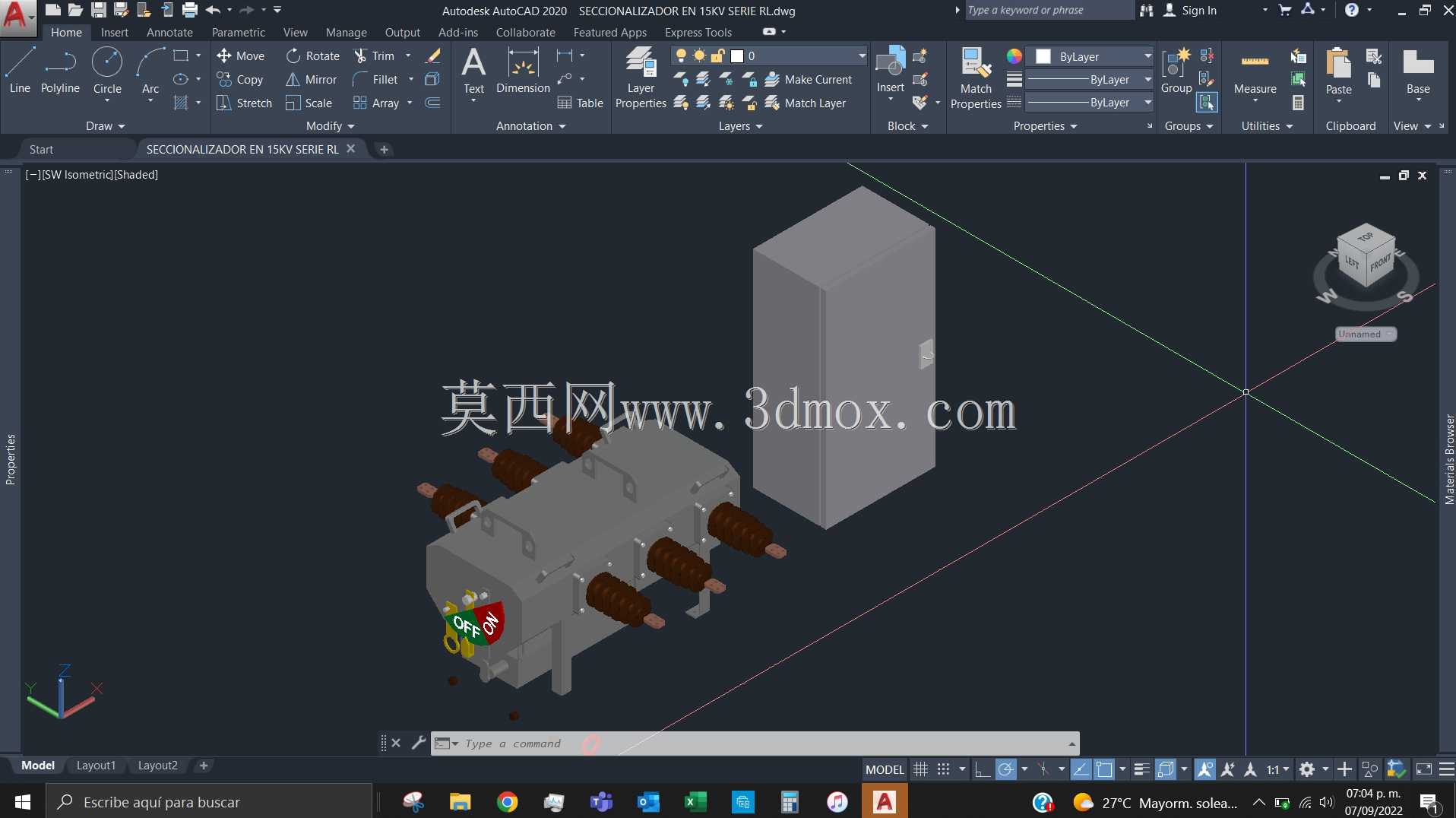

　　在10KV-15KV电压等级的城市配网、工业厂区配电系统改造与新建项目中，进线侧分段开关的选型与安装适配一直是结构设计阶段需要重点核对的环节，本次呈现的RL系列15KV分段装置三维结构，完整还原了设备本体与配套安装柜体的空间匹配关系，可直接用于配电方案的干涉校验与安装模拟。从现场应用场景来看，这类分段装置通常部署在环网柜进线间隔、厂区总配电室ADVC控制单元后端，作为线路分段隔离、故障区间切除的核心执行部件，日常运行中需要承载额定工况下的负荷电流，在线路出现短路、过载故障时配合保护装置完成分断动作，缩小停电影响范围，其安装位置的空间余量、与相邻柜体的安全净距直接决定了后期运维的操作便利性与运行可靠性。

　　从设备本身的功能特性来看，该系列分段装置采用三相共箱式绝缘结构，进出线侧的绝缘套管采用倾斜排布设计，既压缩了设备本体的横向占用宽度，也能保证相间、相对地的绝缘爬距满足15KV电压等级的安全规范要求，设备本体侧面预留的操作机构安装位、接地端子排布位置，都和现场常用的安装支架尺寸做了适配，不需要额外做转接件加工。配套的立式柜体采用薄钢板折弯焊接结构，柜体高度方向预留了操作机构的操作空间、二次线缆的走线槽位，柜门上的观察窗位置刚好对准设备本体的分合状态指示位，运维人员在柜外就能直接确认设备分合状态，不需要打开柜门进入带电间隔。

　　在做这套结构的三维建模时，首先梳理了现场安装的边界约束：15KV电压等级下裸导体相对地的最小安全净距不小于125mm，相间净距不小于125mm，所以在排布设备本体与柜体侧壁、柜体柜门的相对位置时，特意在绝缘套管端部与柜门之间预留了150mm的余量，既满足绝缘安全要求，也给后期线缆头制作、接线操作留出了操作空间。设备本体的安装底座采用槽钢焊接支架，支架上的长圆孔设计可以适配现场基础预埋件的位置偏差，安装时不需要对基础做二次剔凿调整。设备本体的重量集中在中部绝缘箱体位置，建模时特意核对了重心位置，保证安装支架的受力点均匀分布，避免长期运行后支架出现变形偏移。

　　从安装流程的适配性来看，这套结构在设计时充分考虑了现场施工的工序逻辑：先固定柜体与基础槽钢，再将分段开关本体从柜体侧方的安装口推入，对准底座安装孔后紧固螺栓，之后再连接进出线电缆、二次控制线缆，最后安装柜门与操作机构连杆，整个安装过程不需要在柜体内进行仰焊等复杂操作，所有紧固点位都预留了扳手操作空间。设备本体的进出线套管相位标识清晰，和柜体上的相位标识一一对应，避免现场接线时出现相序错误。接地端子的位置设置在设备本体下侧靠近基础接地扁钢的位置，接地连接线可以走最短路径连接，减少接地回路的阻抗。

　　另外在结构细节上，设备本体与柜体之间的连接部位都预留了橡胶减震垫的安装位，能够抵消开关分合闸动作时产生的震动传递，避免柜体上安装的二次元件因为长期震动出现接线松动、触点接触不良的问题。柜体顶部预留的泄压通道位置，刚好对准分段开关本体的泄压口方向，一旦设备内部出现燃弧故障，高压气体可以顺着泄压通道直接排出柜顶，不会冲向操作人员所在的柜前区域，满足配电设备的人身防护要求。建模过程中对所有配合面的公差做了模拟校验，比如柜门关闭时和柜体边框的密封胶条压缩量控制在30%左右，既可以达到IP4X的防护等级要求，也不会出现柜门关不严、胶条过度压缩老化的问题。对于现场运维需要频繁操作的分合闸手柄位置，建模时核对了操作高度，手柄中心距离地面的高度在1.2m-1.5m之间，符合人体工程学要求，操作人员站在地面就可以完成正常的分合闸操作，不需要借助登高工具。
