施耐德27KV高压ADVC控制开关结构

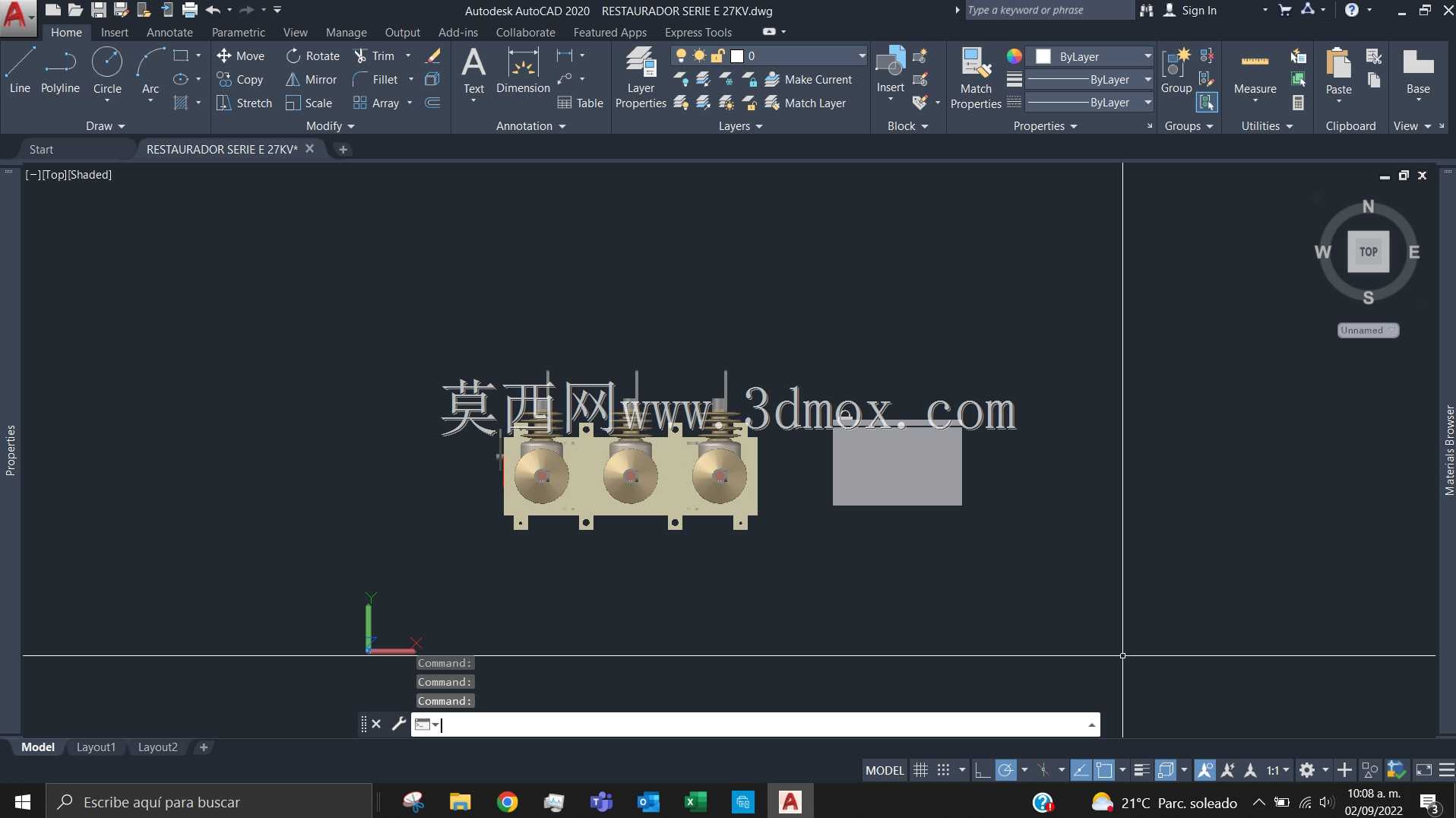

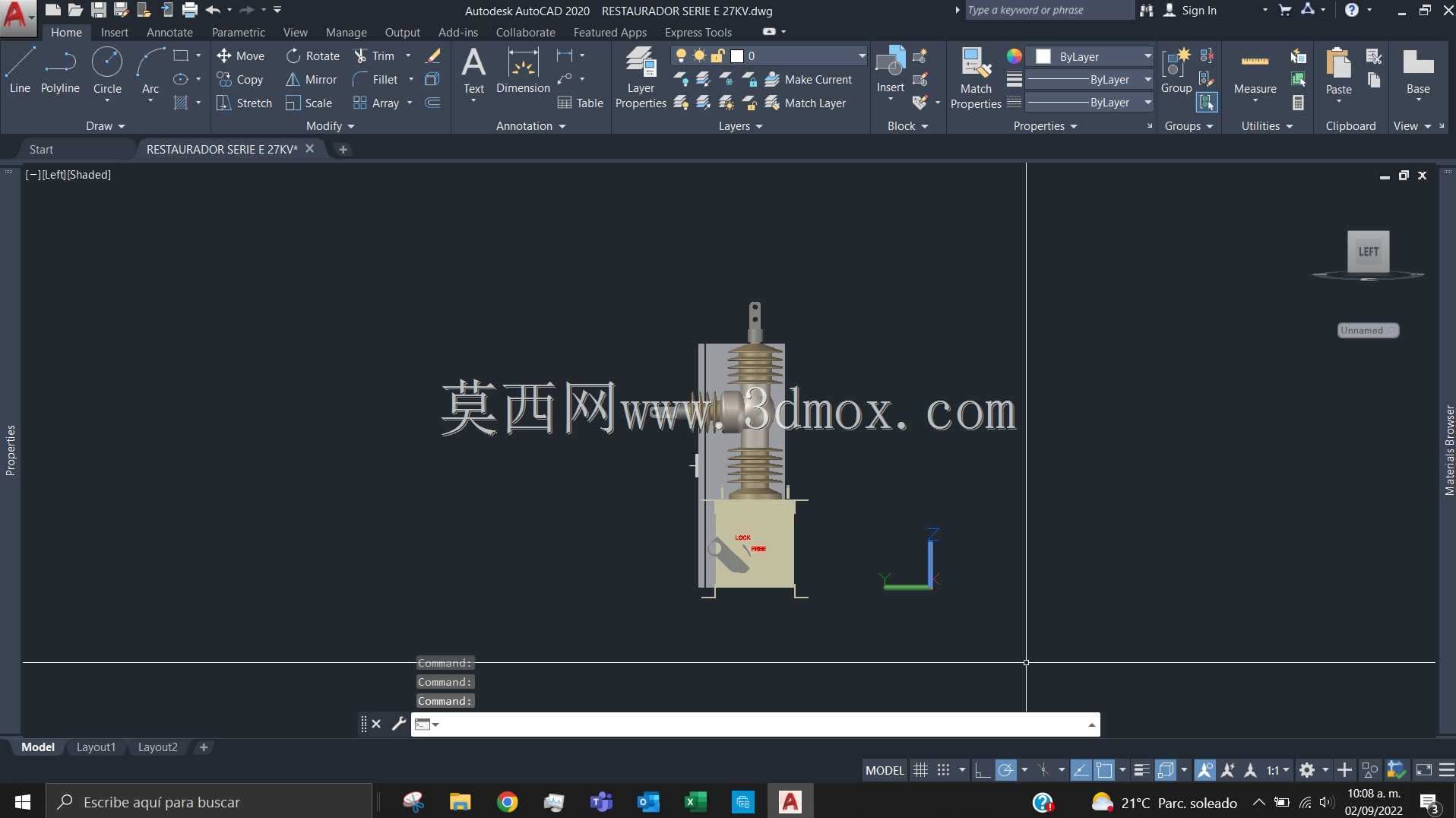

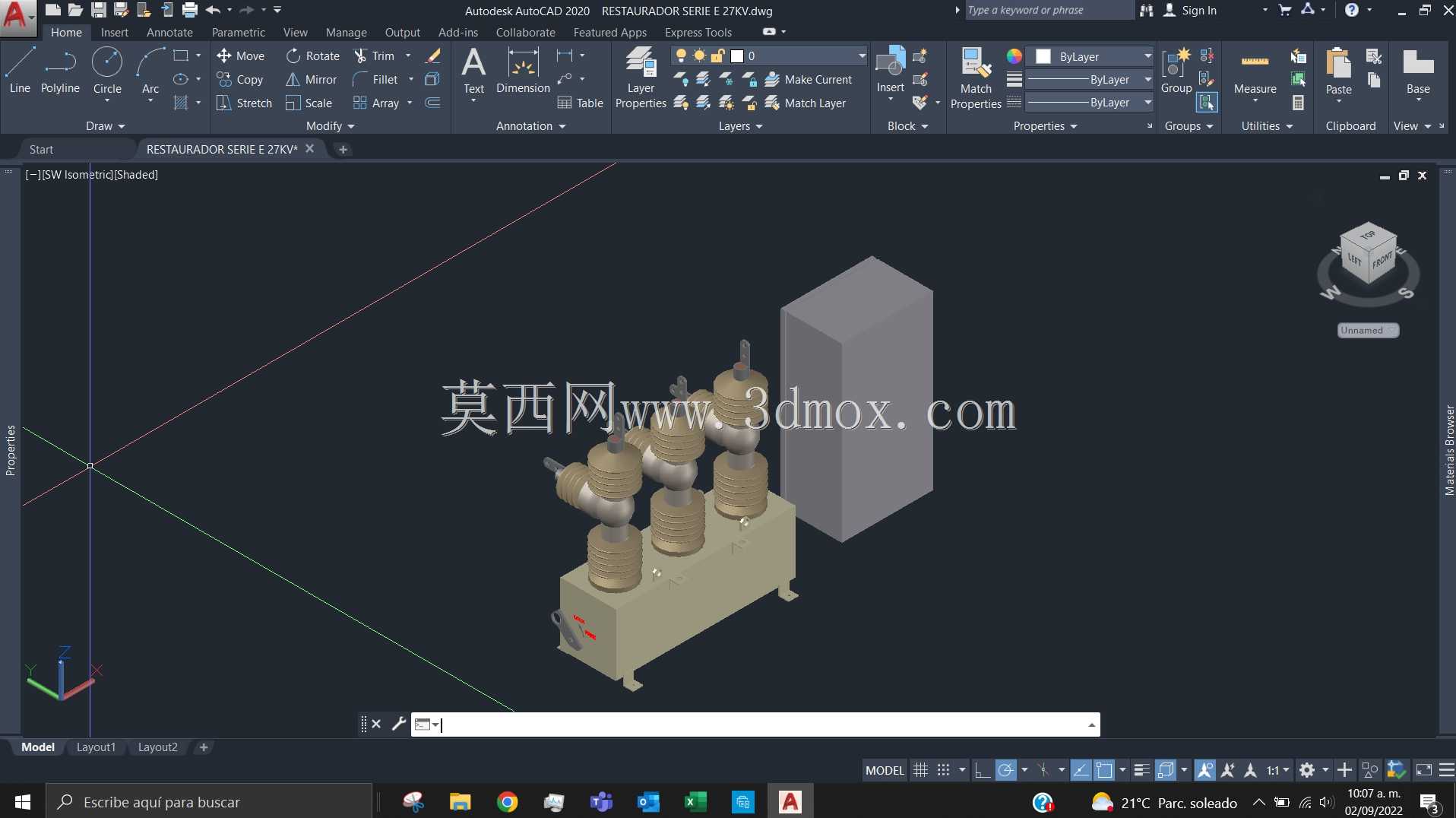

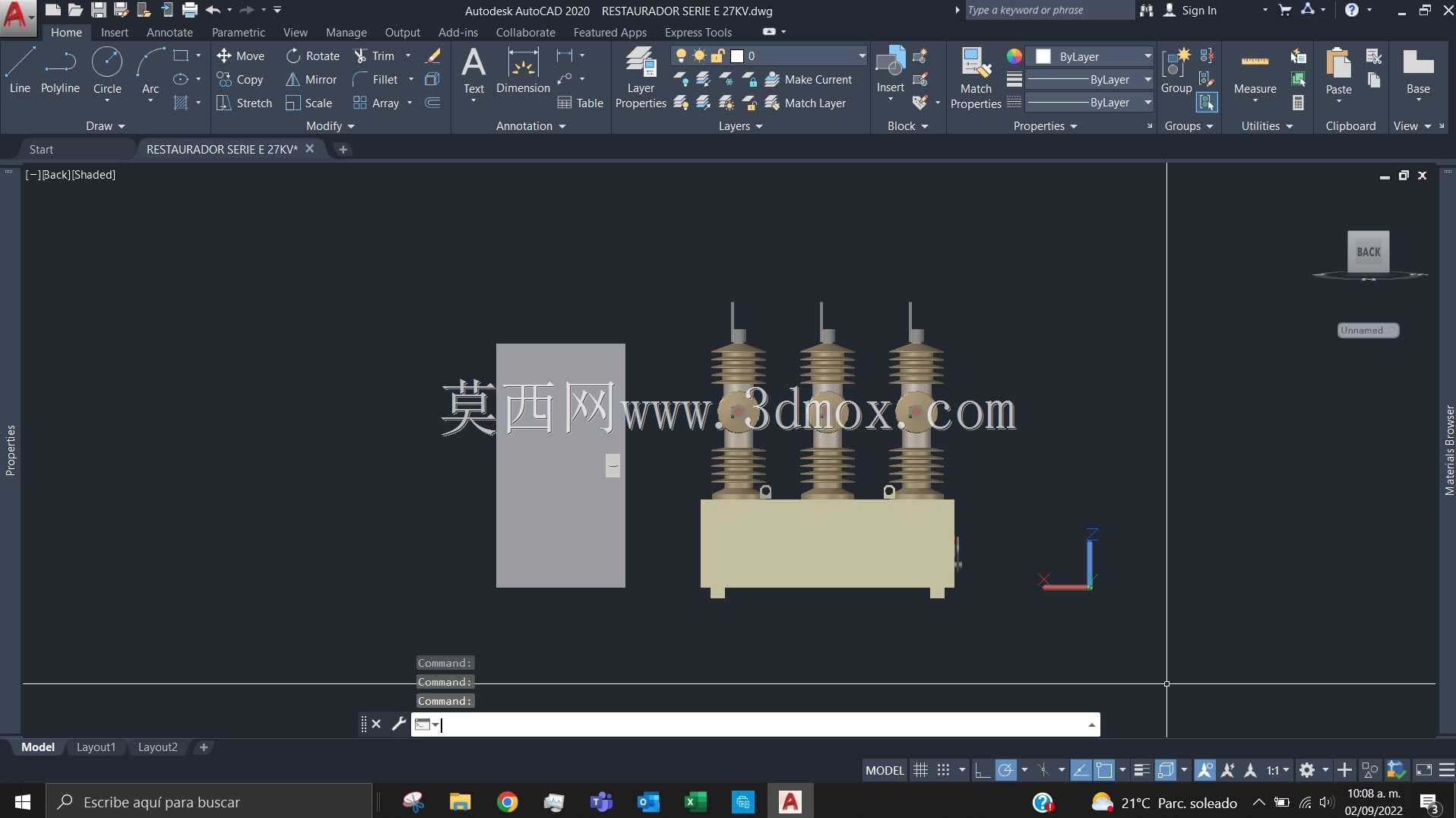

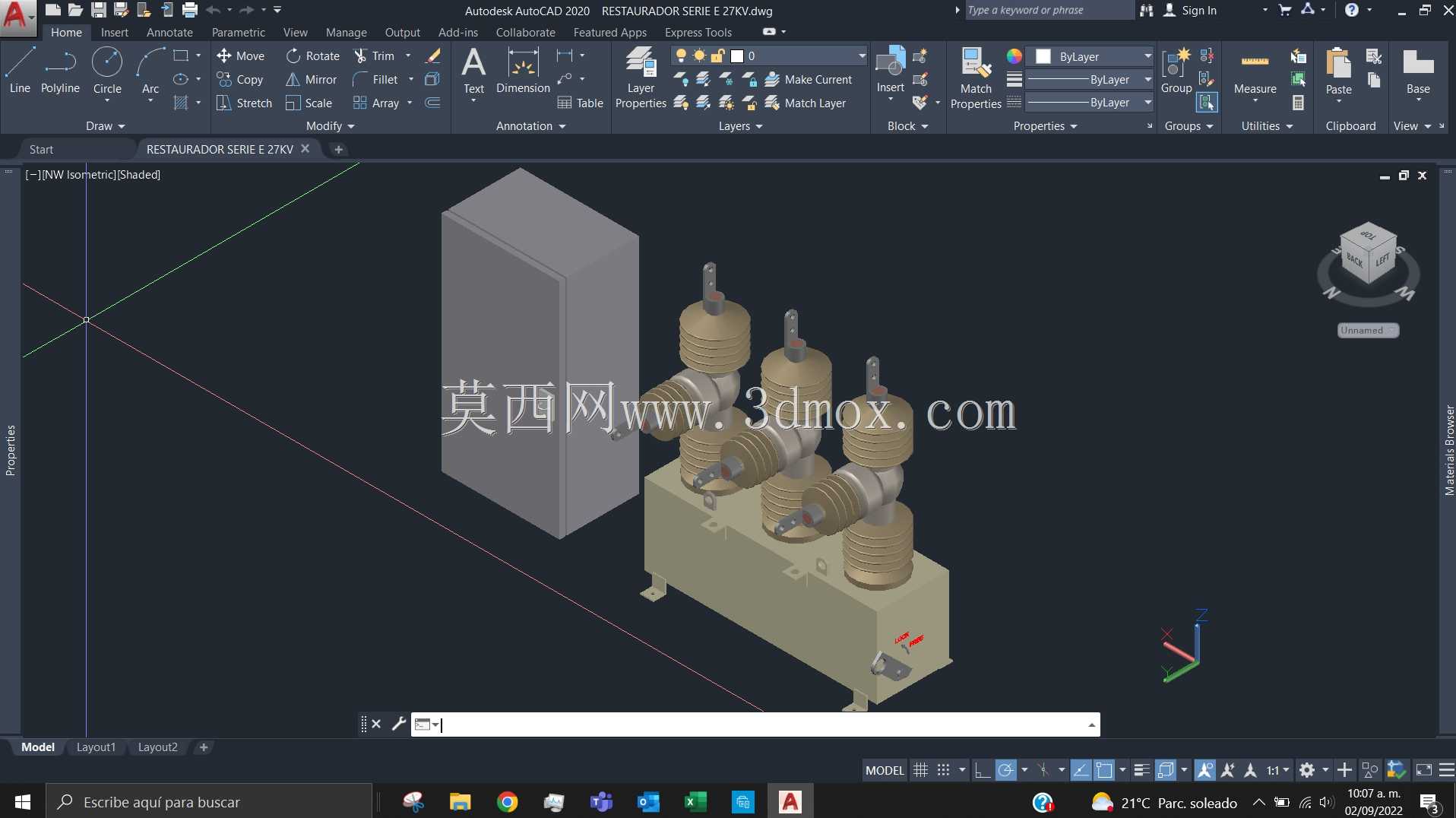

　　在中压配电网的运维与改造场景中，这类27kV等级的控制开关常被用于架空线路分段、环网柜进出线控制、台区高压侧通断保护环节，承担着负荷投切、故障隔离的核心作用，是县域电网升级、工业园区配电系统搭建里的常用一次设备。从三维结构呈现的细节来看，该设备采用三相共座式布局，三个绝缘支柱沿底座长度方向等距排布，每相支柱集成了真空灭弧室、绝缘拉杆、进出线接线端子，支柱外侧的硅橡胶伞裙结构按照27kV电压等级的爬电距离要求设计，能够在多雨、多尘的户外环境下避免沿面闪络问题。旁边配套的立式柜体是开关的操作机构与二次控制单元舱，柜体采用冷轧钢板折弯焊接成型，门板与柜体结合处预留了密封胶条安装槽，可满足户外IP54以上的防护等级要求，柜体底部预留了与开关底座对接的传动杆过孔，安装时需要保证传动杆与机构输出轴的同轴度偏差不超过2mm，否则会出现分合闸卡涩、行程不到位的问题。

　　设计这类高压开关的三维模型时，首先要明确带电体之间、带电体与接地构件之间的安全净距，27kV系统的户外带电体相间净距不小于200mm，带电体对地净距不小于180mm，建模时需要先在装配环境里划定这些安全边界，再依次排布三相绝缘支柱的位置，避免后续结构干涉。开关底座采用槽钢焊接框架结构，底部预留了四个M16的安装地脚孔，孔位间距按照常用的水泥杆横担、槽钢支架的安装尺寸设计，适配大部分户外台架、箱变内部的安装空间，底座上还预留了接地端子的安装位，要求接地电阻不大于4Ω，满足配电系统的接地保护规范。

　　从功能特性来看，该型号ADVC开关具备电动分合闸、手动应急操作的双重功能，操作机构舱内的储能弹簧、传动拐臂的位置在模型里都做了等比例还原，能够直观看到分合闸过程中传动件的运动轨迹，在做配套的柜体设计、安装支架设计时，可以直接调用该模型做干涉检查，不需要反复测量实物尺寸。绝缘支柱的伞裙数量、伞裙伸出长度是按照Ⅲ级污秽等级的爬电比距要求计算的，每千伏电压对应不小于25mm的爬电距离，27kV等级的总爬电距离不小于675mm，模型里的伞裙尺寸完全符合这一设计要求，能够为同类型高压开关的绝缘结构设计提供参考。

　　在实际工程应用中，这类开关常和跌落式熔断器、避雷器、配电变压器配合使用，安装在变压器高压侧进线端，当变压器出现过载、短路故障时，开关能够快速分断，切断故障电流，避免故障范围扩大。建模时还原了开关进出线端子的结构，端子采用平板式接线结构，适配宽度不大于60mm的铜铝过渡接线排，接线排安装时需要保证接触面平整，涂抹电力复合脂降低接触电阻，避免长期运行出现接头发热问题。操作柜体的门板上预留了分合闸指示窗、手动操作手柄插孔、机械闭锁装置的安装位，机械闭锁能够保证开关处于合闸位置时无法打开柜门，防止运维人员误入带电间隔，这些细节结构在三维模型里都有清晰体现，能够帮助电气设计人员快速完成整套配电装置的布局设计，减少现场安装时的尺寸错配问题。

　　做这类高压配电设备的三维建模，不能只做外观的曲面还原，更要把安装配合尺寸、带电安全距离、运动部件行程边界这些工程核心参数准确还原，才能让模型真正服务于设计、选型、安装指导的实际环节，而不是单纯的外观展示。比如开关分闸时，绝缘拉杆带动动触头向下运动的行程是18mm±1mm，建模时要给这个运动行程预留足够的空间，避免和底座上的其他构件发生碰撞；操作柜体的吊装孔位置设置在柜体顶部两侧，吊装时要保证吊绳夹角不大于60度，避免柜体变形，这些工程细节的还原，才是工业三维模型的核心价值所在。
