菲尼克斯PT4-PE接线端子三维结构

　　在低压配电与工业控制柜的布线作业里，这类PE接地端子是柜内接地回路的核心连接部件，承担着设备外壳、屏蔽线缆、安装金属构件与系统接地排之间的可靠导通作用，避免设备漏电、静电累积带来的安全隐患，同时也能为电磁屏蔽层提供稳定的等电位连接点，降低柜内强电回路对信号线路的电磁干扰。从实际使用场景来看，这类端子常被批量安装在TH35标准电气安装导轨上，和同系列的相线、中性线端子并排布置，统一完成柜内多回路的接地汇流，在光伏汇流箱、PLC控制柜、自动化生产线的接线工位、机床电气舱内都有极高的使用占比，是电气装配环节里用量极大的基础连接元件。

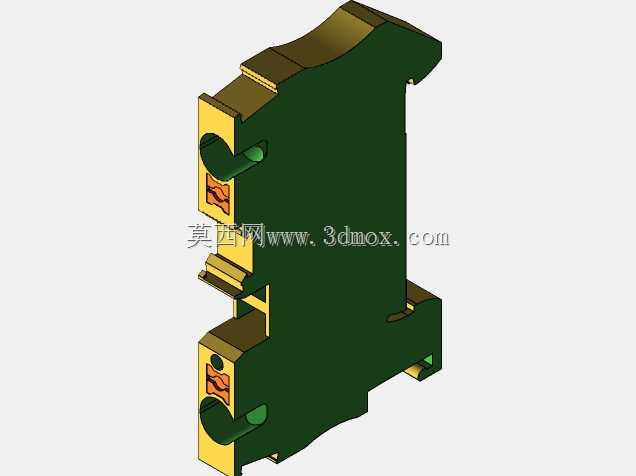

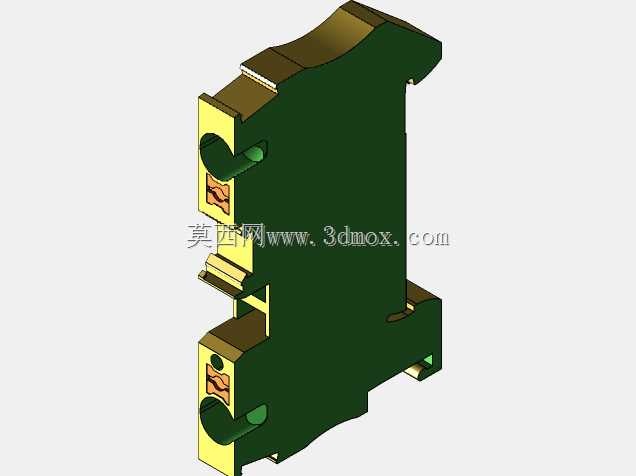

　　从结构设计逻辑来看，这款端子的外壳采用对称式的卡位结构，底部的导轨卡扣做了弹性退让设计，安装时只需要将端子底部斜口对准导轨上沿，按压下端即可完成卡装，拆卸时用一字螺丝刀撬动底部的解锁卡扣就能快速取下，不需要额外的紧固件，能大幅提升柜内批量装配的效率。端子的接线端采用直插式连接结构，导线剥线后可以直接插入接线孔，内部的弹簧压片会自动锁紧导线，不需要拧紧螺丝，相比传统的螺钉式端子，能减少装配时的扭力控制环节，也避免了设备长期运行中因为震动导致的螺钉松动、接触电阻变大的问题。接地端的金属导电件做了连续的导通设计，相邻端子拼接后可以通过侧面的连接桥实现等电位导通，不需要额外跨接线，能让整排接地端子形成连续的接地通路，减少接线工作量。

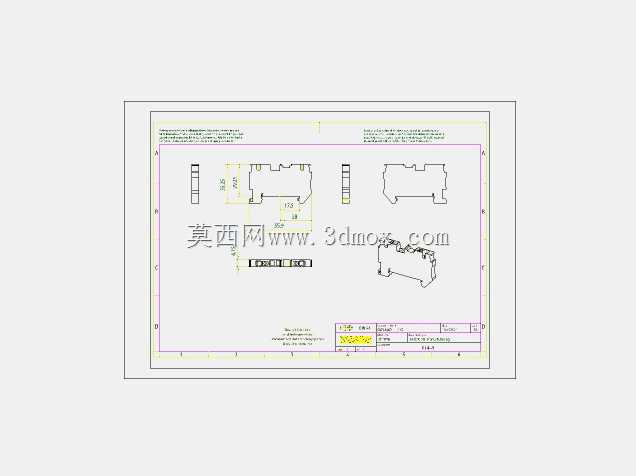

　　从安装边界尺寸来看，这款端子的宽度适配4平方毫米导线的载流需求，单极宽度控制在极小的尺寸范围内，能在有限的导轨安装空间内布置更多回路，整体高度不会超出柜内布线的常规安全距离，和相邻的断路器、继电器等元件之间不会产生安装干涉。端子的外壳做了防触电的防护结构，接线孔周围的绝缘挡板能避免手指误触带电部位，满足IP20的防护等级要求，适配柜内安装的安全规范。金属导电部分采用铜合金材质，表面做了镀锡处理，既能保证足够的导电截面积，满足接地回路的载流要求，也能避免长期使用中氧化导致的接触不良，弹簧压片采用不锈钢材质，抗疲劳性能好，多次插拔导线后依然能保持足够的压紧力，保证连接的可靠性。

　　在建模过程中，需要重点还原几个关键的装配特征：首先是底部导轨卡扣的弹性结构尺寸，要保证卡扣和标准导轨的配合间隙在合理范围内，模拟实际安装时的卡入行程，避免出现装配干涉或者卡装过松的问题；其次是接线孔的位置和内部弹簧腔的结构，要准确还原直插式接线的锁紧角度，保证导线插入的行程和实际产品一致；另外端子侧面的拼接定位槽和连接桥插孔的位置也要精准还原，因为实际使用中这类端子都是多片拼接使用，相邻端子的定位凸台和凹槽要能完全契合，保证拼接后整排端子的导轨安装面齐平，不会出现高低错位的问题。端子表面的标识区域也做了对应的结构预留，可以插入标识条来标注每个回路的接地用途，方便后期运维时的线路排查。

　　从工程选型的角度来看，这类接地端子的选型需要匹配对应导线的线径，4平方规格的端子可以承接最大4平方的多股或单股铜导线，满足大部分工业设备的接地导线线径要求，和同系列的其他功能端子外形尺寸一致，可以实现混合安装，让柜内的接线排布更加整齐美观。端子的绝缘外壳采用阻燃尼龙材质，能满足电气元件的阻燃等级要求，在出现短路过流的极端情况下，不会出现明火蔓延的问题，符合低压电气设备的安全标准。在三维建模时，还要注意还原端子表面的脱模斜度和注塑工艺特征，保证模型的结构符合实际生产的工艺要求，不会出现无法开模的结构问题，所有的倒角和圆角都要和实际产品一致，避免因为尖锐棱角导致装配时划伤操作人员或者导线绝缘层。
