WYFS06T1A单相电源噪声滤波器件

　　在工业电控柜、精密检测设备、小型数控加工单元的配电回路设计中，电源侧的电磁干扰抑制始终是结构与电气设计协同阶段需要重点考量的环节，这类单相噪声滤波器的应用，核心是阻断电网侧的传导类电磁干扰侵入设备内部控制回路，同时避免设备自身功率器件工作产生的高频杂波反向馈入公用电网，满足电磁兼容相关测试要求。从实际安装场景来看，这类器件通常布置在柜内电源进线端的第一级位置，紧邻总空开或进线端子排安装，底部带安装固定孔的金属底座可以直接通过螺栓固定在柜内安装板上，安装时需要预留足够的接线空间，输入端与输出端的接线需要保持物理隔离，避免输入输出线缆近距离平行排布导致滤波效果打折扣。

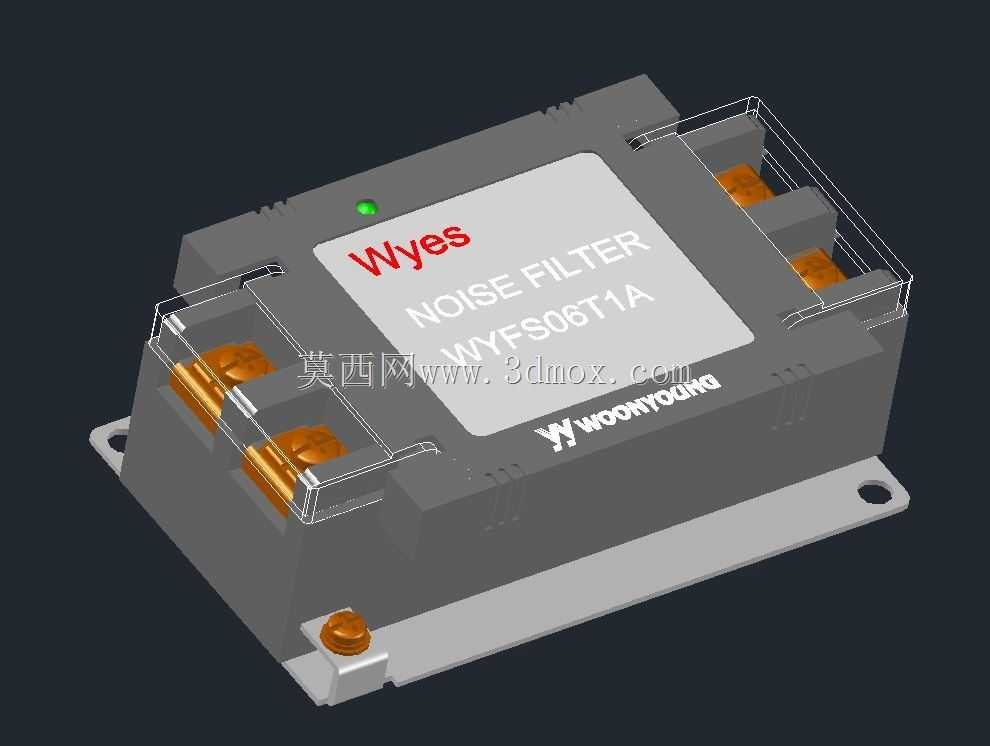

　　从结构设计逻辑来看，这款滤波器采用一体化灌封结构，外部壳体为阻燃工程塑料材质，顶部的透明防护盖可以覆盖接线端子区域，既可以避免运维过程中误触带电端子，也能阻挡柜内积尘、凝露落在接线部位引发绝缘问题，壳体正面印有清晰的型号标识与品牌标识，顶部设置的状态指示灯可以直观反馈器件是否处于正常通电工作状态，运维巡检时无需拆解防护结构就能快速判断器件工作状态。接线端子采用大电流承载能力的铜质接线位，表面做镀锡处理降低接触电阻，适配多股软线压接冷压端子后的接线需求，端子旁的标识清晰区分输入输出端，避免安装时接反导致滤波功能失效。

　　从功能特性层面，这类单相噪声滤波器针对共模、差模干扰都有对应的抑制回路设计，内部集成的共模电感、差模电容与泄放电阻经过参数匹配，可以覆盖工业现场常见的低频到高频段传导干扰，对于伺服驱动器、变频器这类高频开关器件工作时产生的尖峰干扰有明显的衰减作用，在精密测量仪器、医疗电子设备、半导体检测设备的配电设计中，这类滤波器是保障设备信号采集精度、避免控制系统误触发的核心配电元件。设计选型时需要重点关注额定电流、耐压等级与实际回路负载的匹配性，同时核算安装空间的尺寸边界，这款滤波器的底座安装孔位间距、整体高度都适配标准柜内安装的空间要求，不会与周边的断路器、接触器等元器件产生安装干涉。

　　在三维建模过程中，需要精准还原器件的外形轮廓、安装孔位坐标、接线端子的位置与尺寸，同时还原顶部透明防护盖的结构、状态指示灯的位置、表面标识的排版位置，这些细节的还原可以帮助结构设计人员在完成柜内布局时提前校验安装间隙，模拟接线的弯折半径，避免实际装配时出现器件与线槽、其他元器件干涉的问题。建模时需要注意底座金属安装板的厚度、安装孔的孔径与沉头尺寸，确保装配仿真时螺栓可以顺利穿入固定，端子区域的空间预留需要满足常规接线操作的手部操作空间要求，透明防护盖的开合间隙也需要在模型中准确体现，方便后续做运维操作的空间校验。实际工程应用中，这类滤波器的金属底座需要与柜内安装板做可靠的电气连接，保证滤波回路的接地阻抗满足设计要求，建模时也需要预留接地端子的安装位置提示，帮助设计人员在布线阶段提前规划接地线路的走向。
