三相常规型电源噪声滤波器件结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:897090
  • 三相常规型电源噪声滤波器件结构设计
  • 三相常规型电源噪声滤波器件结构设计

  在工业电控系统的布线设计里,电源侧的传导干扰一直是容易被忽略却直接影响设备运行稳定性的环节,这款三相常规型噪声滤波器,就是针对三相交流供电场景下的共模、差模干扰抑制需求开发的配套元件。从实际应用场景来看,这类器件常被安装在数控设备、变频驱动系统、精密检测仪器的电源进线端,用来阻隔电网侧的尖峰脉冲、高频杂波传入设备内部电路,同时也能避免设备自身工作产生的电磁干扰反向馈入电网,影响同供电回路下其他敏感设备的正常运行。

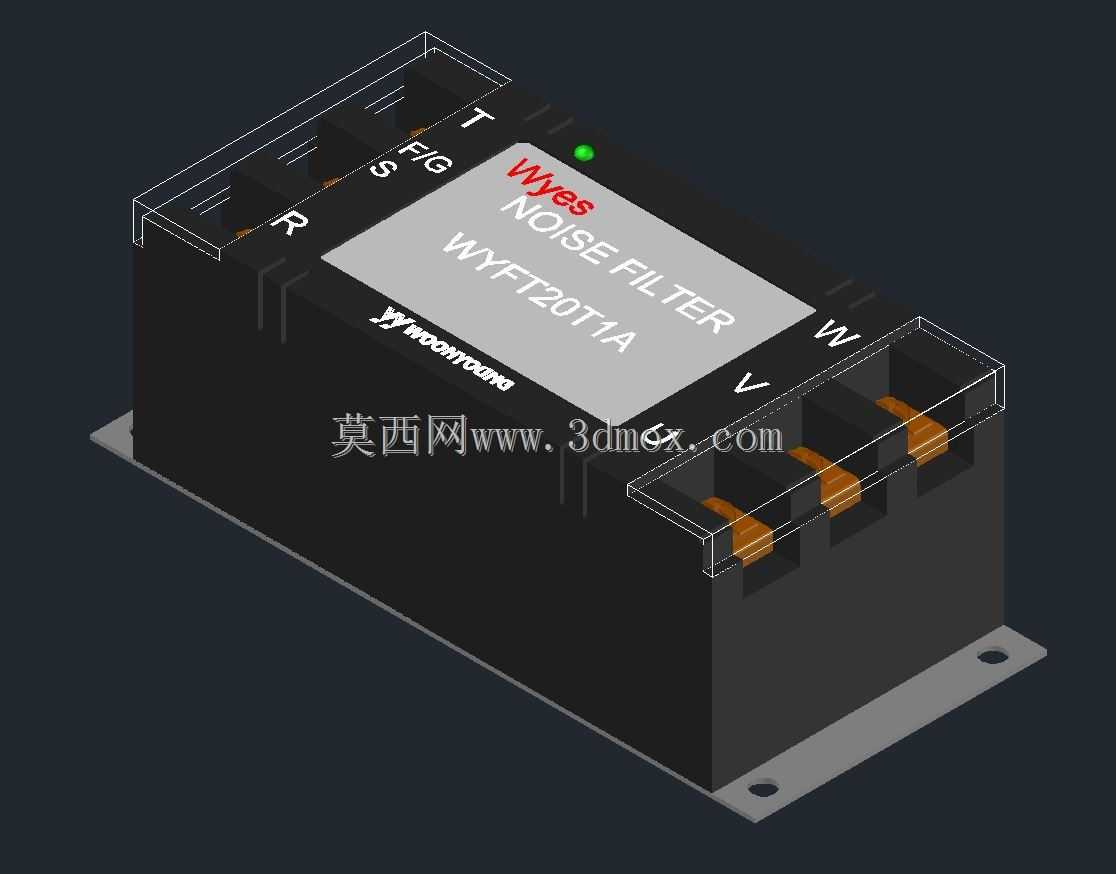

  从功能特性上看,这款三相滤波器采用三进三出的接线结构,对应三相供电的R、S、T、W、V、U接线端,端子采用直插式接线位设计,接线时无需额外转接件,单股硬线或压接冷压端子的软线都可以直接插入锁紧,适配工业现场常用的2.5-6平方毫米线径的动力线缆。器件顶面设置了工作状态指示灯,供电正常时指示灯常亮,运维人员巡检时可以直接通过指示灯判断滤波器是否处于正常工作状态,无需额外测量线路通断。壳体侧面预留了标准导轨安装卡扣,同时底部带有带安装孔的金属固定底板,既可以卡在标准DIN导轨上完成柜内快速安装,也可以通过M4螺丝直接固定在电控柜的安装板上,适配不同的柜内布局需求。

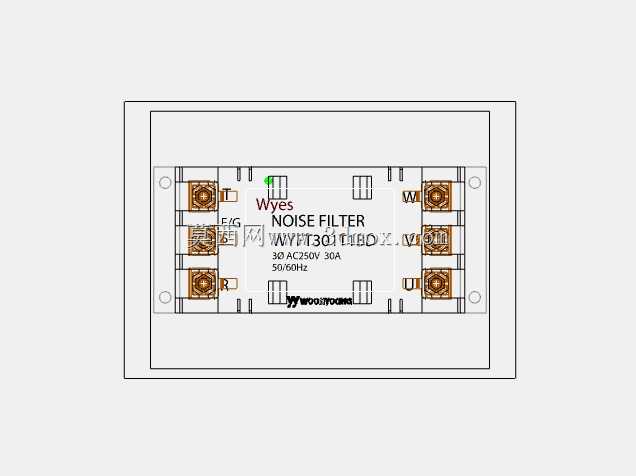

  做这款器件的三维建模时,首先要明确安装边界的尺寸约束:整体壳体采用阻燃工程塑料注塑成型,主体外形为长方体结构,底部金属安装板向两侧伸出安装耳,两个安装孔的中心距严格匹配常用滤波器件的安装孔位标准,确保替换同规格旧器件时无需重新在安装板上打孔。接线端子的位置排布按照三相相序做了明确标识,每个接线位的间距满足电气安全间隙要求,避免不同相序的线缆在接线后出现绝缘距离不足的问题。顶面的标签区域做了微凹的沉台设计,实际生产中标签粘贴后不会因为安装、搬运过程中的剐蹭出现卷边脱落,标签上的型号、参数、接线标识位置在建模时都做了对应位置的预留,和实物的标识位置完全对应。

  建模过程中,壳体的边角都做了R2的圆角处理,既符合注塑件的工艺脱模要求,也能避免安装时尖锐边角划伤操作人员或线缆绝缘层。内部的滤波电路腔体和外部接线端之间做了隔离筋设计,建模时还原了这部分结构,确保结构设计符合电气绝缘的安全要求。底部的金属底板采用镀锌钢板材质,建模时还原了板材的厚度以及安装孔的沉边设计,安装时螺丝可以完全沉入孔内,不会突出底板表面影响安装平整度。

  在设备选型配套时,这类滤波器的安装位置需要尽量靠近设备的电源进线口,缩短进线侧的无滤波线缆长度,避免杂波通过进线段再次耦合进入电路,建模时还原的整体外形尺寸,可以直接导入电控柜的布局装配模型中,提前核对安装空间、接线操作空间是否充足,避免实际装配时出现器件和柜内其他元件、线槽干涉的问题。接线端子的高度设计也充分考虑了线缆弯曲半径的要求,接线完成后线缆的弯曲弧度不会超过线缆的最小允许弯曲半径,减少线缆长期受力出现的绝缘层老化、线芯断裂问题。

  不同于定制化的特殊规格滤波器件,这款常规型三相噪声滤波器的结构设计完全贴合通用工业电控系统的安装标准,不需要额外定制安装支架,也不需要调整原有柜内的布线走向,直接替换同规格的老旧滤波器或者在新建设备的电控系统中直接选用即可。建模时对每一个结构细节的还原,包括卡扣的弹性尺寸、接线端子的内凹深度、指示灯的安装孔径,都和实物的装配尺寸保持一致,结构工程师在做柜内布局设计时,可以直接调用这个模型完成装配校验,不需要反复测量实物尺寸调整模型参数,能有效缩短电控系统的结构设计周期,减少实际装配时出现的尺寸匹配问题。
