工业厂区配电盘配套照明亭结构设计

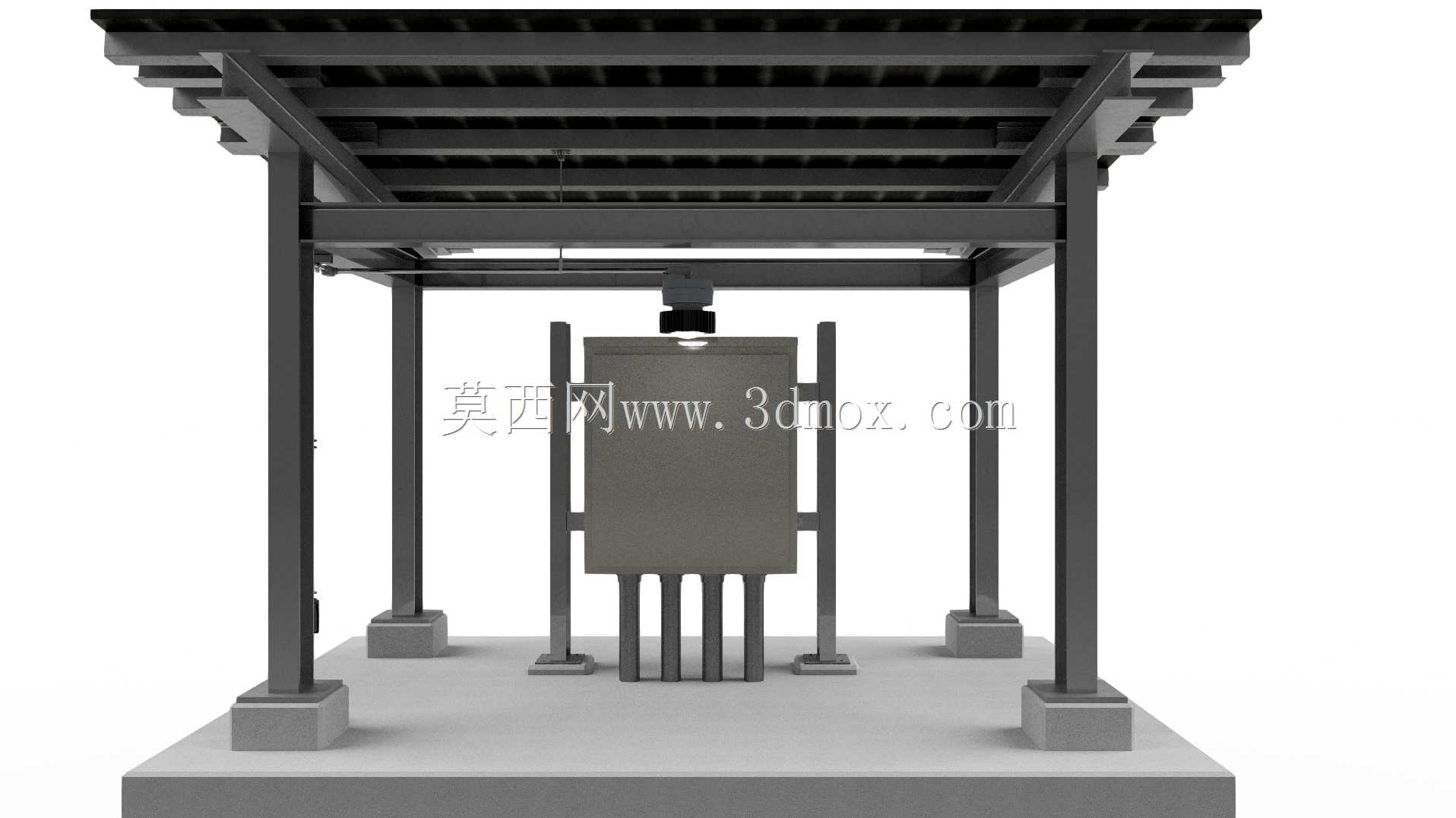

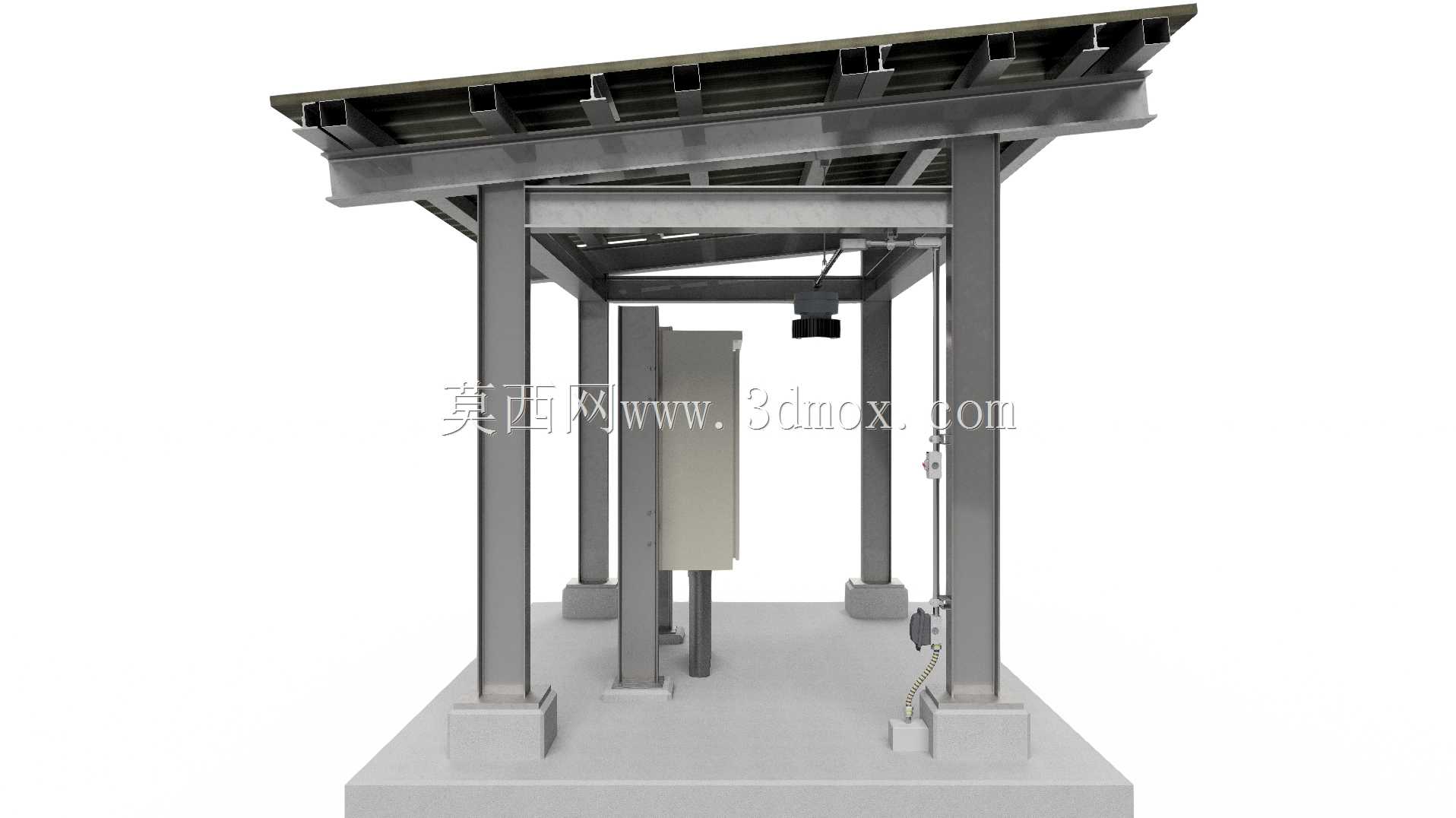

　　在工业厂区的变配电区域、户外配电装置周边，配电盘配套照明亭是保障运维人员夜间巡检、应急操作的核心配套设施，不同于普通厂区路灯，这类照明亭需要兼顾配电区域的特殊安全要求，既要提供足够的作业面照度，还要规避电气安全隐患，适配配电装置周边的安装净距要求。从结构设计逻辑来看，该照明亭采用框架式立柱承载结构，主体支撑构件选用型钢焊接成型，立柱底部设置与预埋基础匹配的安装法兰，安装时需要严格核对与周边带电配电盘的安全距离，按照10kV及以下配电装置的运维规范，照明亭的金属构件与裸露带电部位的净距不得小于0.7米，同时立柱整体做热镀锌防腐处理，适配户外长期日晒雨淋的使用环境，避免结构锈蚀带来的结构失效或者导电风险。

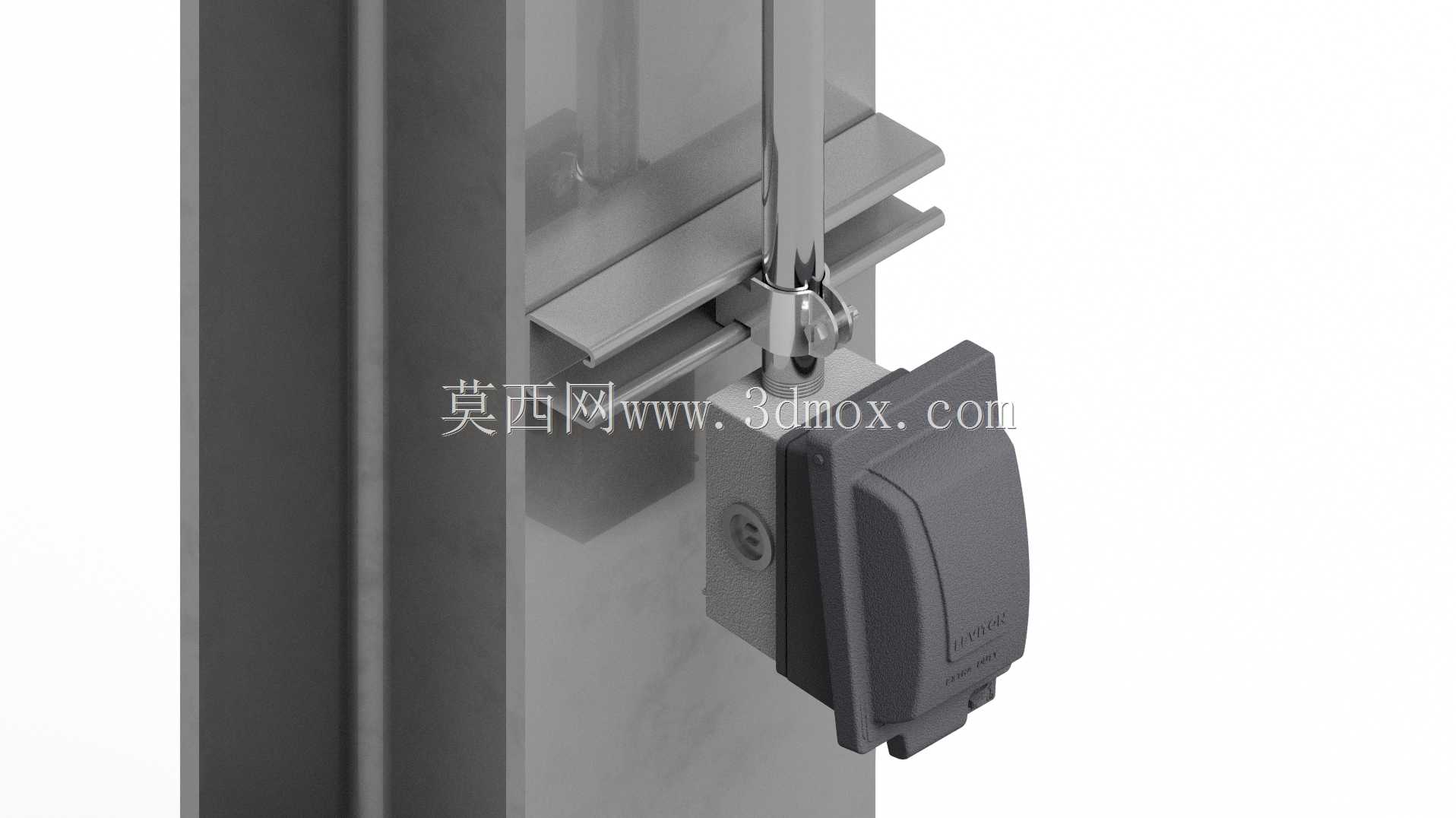

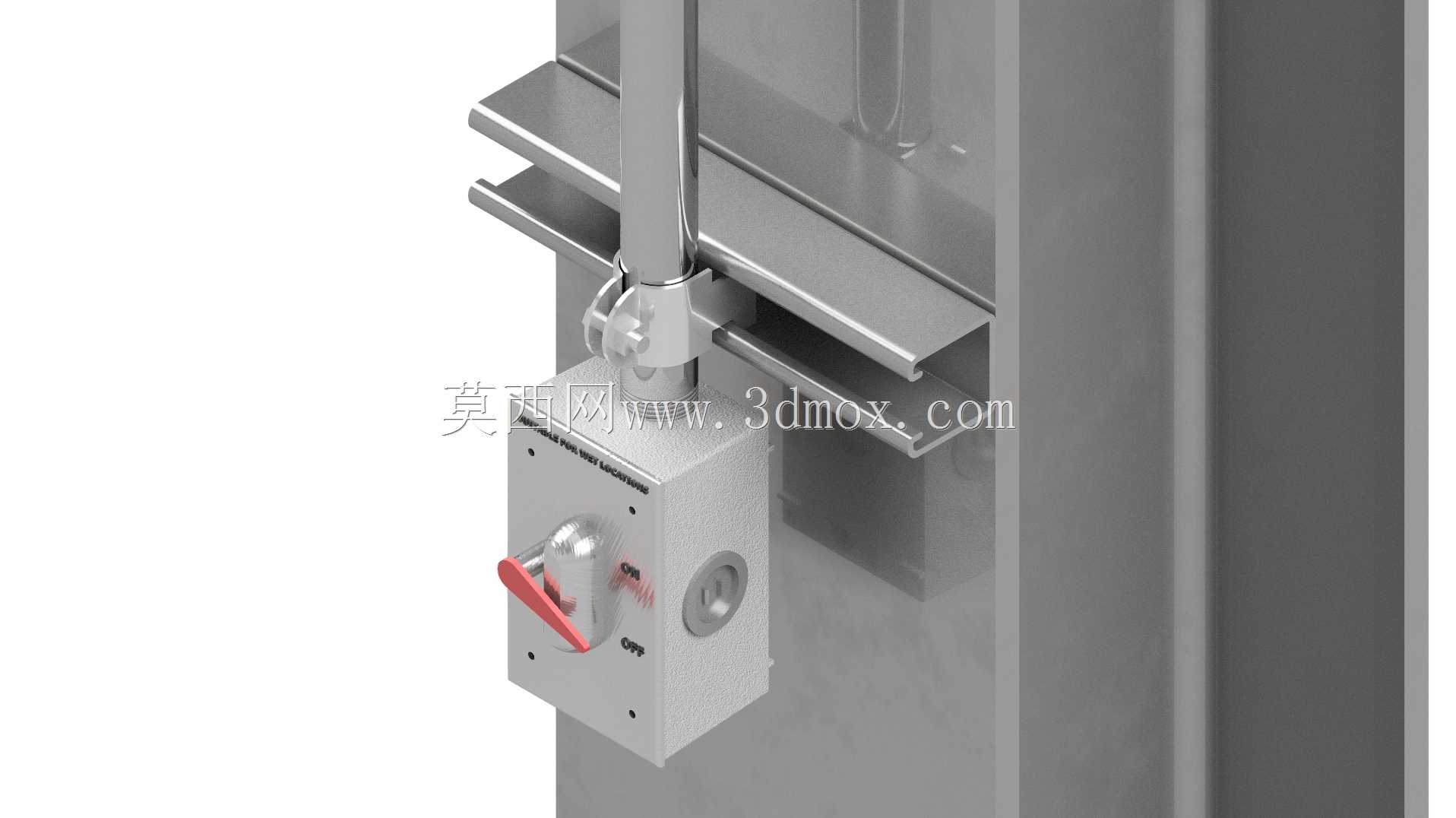

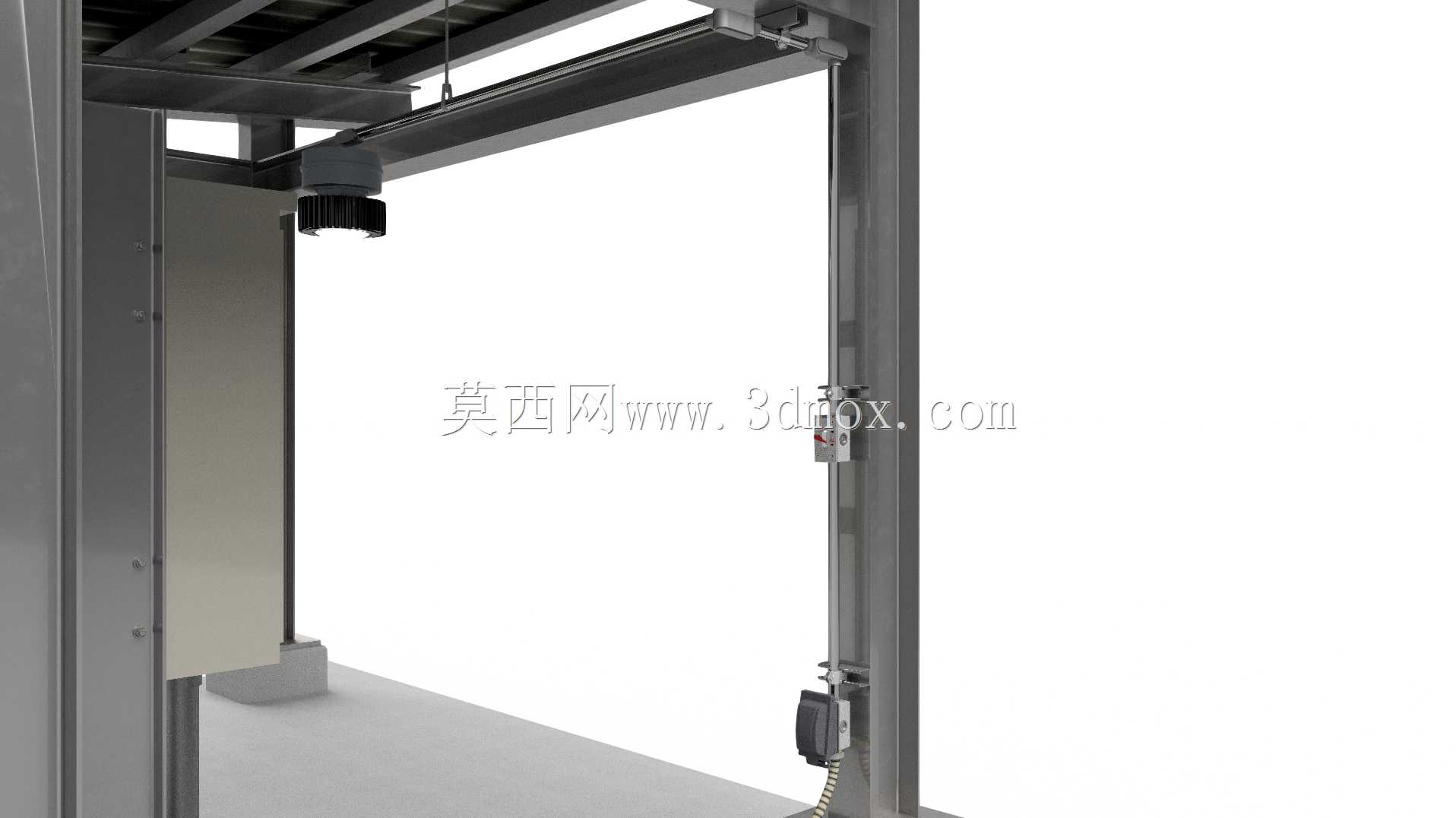

　　照明模块采用吊装式安装在亭体顶部的横梁下方，灯具选用防眩光的工业LED照明模组，照射角度直接对准配电盘的操作面区域，保证运维人员操作刀闸、查看仪表时的作业面照度不低于200lux，同时灯具的供电线路全部穿镀锌钢管沿立柱内部暗敷，线路接口处做防水密封处理，避免户外雨水渗入导致的线路短路问题，线路接入端单独设置漏电保护模块，和配电盘的主供电回路做电气隔离，防止照明回路故障影响主配电设备的正常运行。亭体侧面设置了配套的检修开关与应急呼叫按钮，开关安装高度距离地面1.3米，符合人体工程学操作高度，运维人员进入区域时可直接就近开启照明，不需要走到远端的配电盘处操作照明开关，应急按钮则直接接入厂区的安保值班室回路，出现突发状况时可一键触发告警。

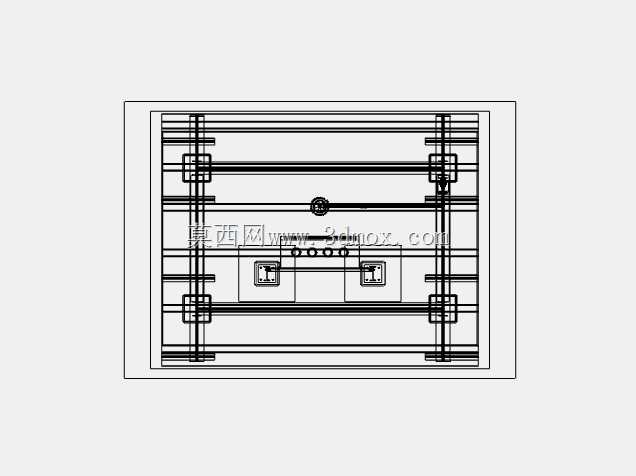

　　在安装边界的设计上，该照明亭的整体占地尺寸控制在1.2米×1.5米范围内，不会占用配电盘前的运维操作通道，按照配电装置的运维规范，盘前操作通道的净宽度不得小于1.5米，照明亭的安装位置特意设置在通道侧方的非操作区域，立柱边缘距离通道边线保留0.2米的安全余量，避免搬运运维工具、更换配电元件时发生碰撞。顶部横梁的悬挑长度经过严格核算，既保证照明光线可以完整覆盖整个配电盘的操作面，又不会让横梁突出到配电盘的上方吊装区域，避免后期吊装变压器、更换盘内元件时和吊装索具发生干涉。

　　结构细节上，亭体所有的金属棱角都做了圆弧倒角处理，避免运维人员巡检时磕碰受伤，立柱下部距离地面0.3米高度处设置了防撞警示条，涂刷黄黑相间的警示标识，提醒厂区内的作业车辆注意避让，防止车辆误撞损坏照明亭结构。照明亭的接地系统和厂区的主接地网做可靠连接，接地电阻不大于4欧姆，所有金属构件都通过接地扁钢连通，避免雷雨天气或者线路漏电时产生的跨步电压、接触电压伤害运维人员。不同于普通的户外照明支架，该照明亭在设计时还考虑了临时作业的拓展需求，横梁上预留了临时工具挂点，运维人员进行配电盘检修作业时，可以临时悬挂验电器、接地线、操作手柄等工具，不需要额外携带临时工具架，提升现场作业的便利性。整体结构没有多余的装饰性构件，所有设计都围绕配电区域的实际运维需求展开，从安全距离、防腐性能、照度覆盖、操作便利性多个维度做了针对性优化，完全适配户外配电盘周边的特殊使用场景，能够在长期户外使用过程中保持结构稳定与功能可靠，为配电设备的日常运维、故障抢修提供稳定的照明支撑。
