电气管道标识固定安装组件结构

　　在工业厂区电气布线、建筑机电安装、化工园区管线排布的现场作业中，不同介质管线的清晰标识是运维巡检、故障排查、安全管控的核心环节，这套电气管道标识固定安装组件，正是针对明装电气管线的标识挂载与管道固定需求设计的结构件。从现场适配场景来看，这类结构常应用于厂房内架空敷设的电气穿线管道、电缆保护钢管的标识作业，区别于粘贴式标识易脱落、易被管线表面积灰覆盖的问题，采用刚性固定的标识挂载结构，能长期保持标识位置稳定，即便在有通风气流、管线微振动的车间环境下，也不会出现标识移位、掉落的情况。

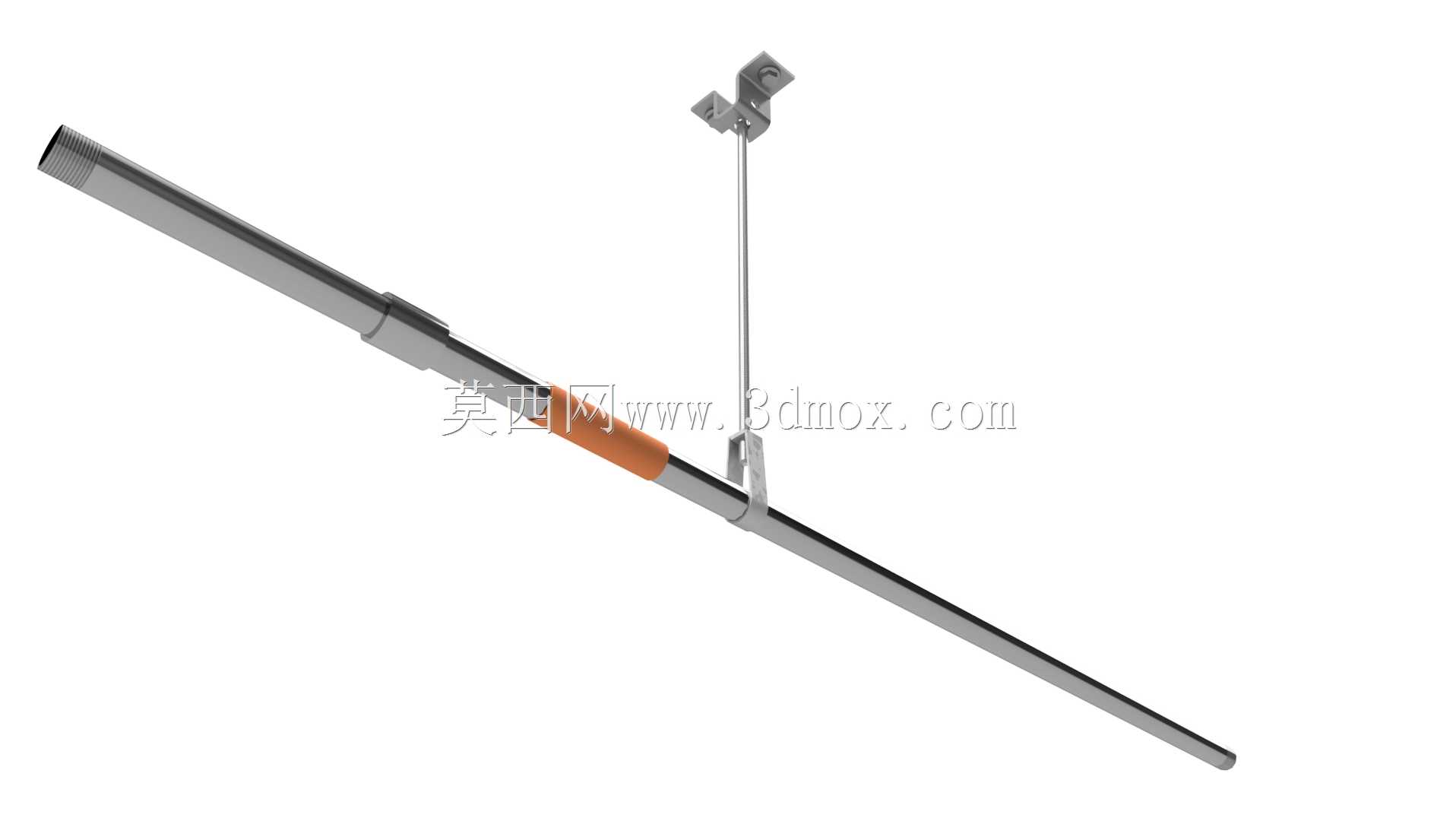

　　从结构功能拆分来看，整套组件包含长距离穿线管道主体、中部防滑固定抱箍、顶部吊装固定支架三个核心部分。管道本体采用标准圆形金属管材结构，端部做了外螺纹加工，可直接与同规格的电气穿线管件旋接，无需额外加工转接结构，适配现场常规的电气管线安装工序；中部的橙色防滑段一方面作为管道本身的介质色标提示，另一方面为抱箍提供更大的摩擦阻力，避免抱箍沿管道轴向滑移，保证标识挂载点的位置精度。顶部的吊装支架采用L型折弯固定座搭配细吊杆的结构，固定座上预留了两个安装孔，可通过膨胀螺栓直接固定在混凝土顶面、钢结构梁底面等安装基面，吊杆长度可根据现场管线的吊装高度做适配裁切，下端的抱箍与吊杆采用铰接结构，允许管道在小范围内调整角度，抵消安装基面不平整带来的装配应力，避免管道长期受扭出现连接松动。

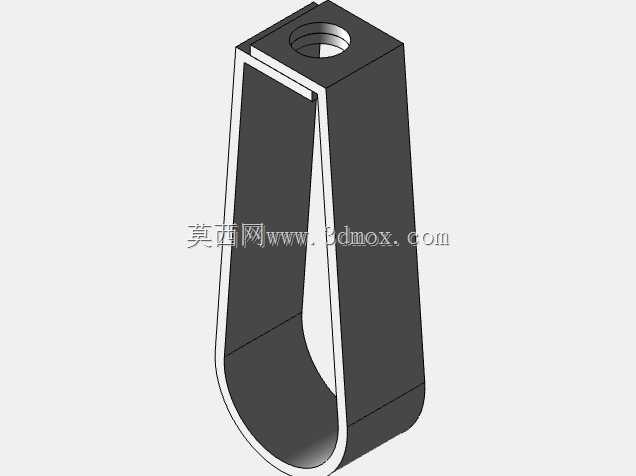

　　设计过程中优先考虑了现场安装的容错性，抱箍采用对开式卡扣结构，无需将整段管道从原有管路上拆卸即可完成加装，针对已投用的厂区管线改造场景，能大幅减少施工作业量，避免影响现有电气系统的正常运行。安装边界方面，这套结构适配的管道外径覆盖常规电气穿线钢管的常用规格，吊装支架的固定座中心距为常规膨胀螺栓的安装间距，吊杆的最小吊装高度可满足管线与顶面预留100mm布线间隙的要求，最大吊装高度可通过更换不同长度的吊杆实现，适配不同层高的厂房安装需求。

　　从结构强度设计来看，吊装支架的板材厚度经过载荷校核，除了承载管道本身的重量外，还预留了挂载标识牌、附加小型管线的载荷余量，不会因为长期承重出现吊杆弯曲、固定座变形的问题。管道表面做了防锈防腐处理，可适应潮湿车间、轻度腐蚀环境下的使用需求，橙色标识段采用耐候性涂层，长期受光照、温差影响也不会出现明显褪色，能持续发挥色标提示作用。在实际运维场景中，巡检人员可通过这套结构上挂载的标识牌快速识别管道内的线缆回路、电压等级、走向信息，相比传统的粘贴标识，这种刚性固定的结构不会因为管道表面凝露、积灰导致标识内容模糊，也不会因为管线检修时的触碰导致标识脱落，能大幅降低运维人员的管线识别成本，减少误碰带电管线的安全风险。

　　建模过程中对各个配合面的公差做了合理设定，抱箍与管道的配合间隙控制在合理范围，既保证安装时能顺利卡入管道，又不会因为间隙过大出现晃动；吊杆与固定座、抱箍的连接孔位做了同轴度优化，避免现场安装时出现螺栓无法穿入的问题；管道端部的螺纹参数符合通用电气管件的连接标准，可直接与现有标准件库内的管接头、锁紧螺母配合，无需单独定制转接零件。整体结构没有复杂的异形曲面，所有零件均可采用常规的钣金切割、折弯、管材切割、焊接工艺加工，加工成本低，适合批量生产应用，在各类电气安装工程中都有较高的适配性。
