工业立式水泥筛选设备结构设计

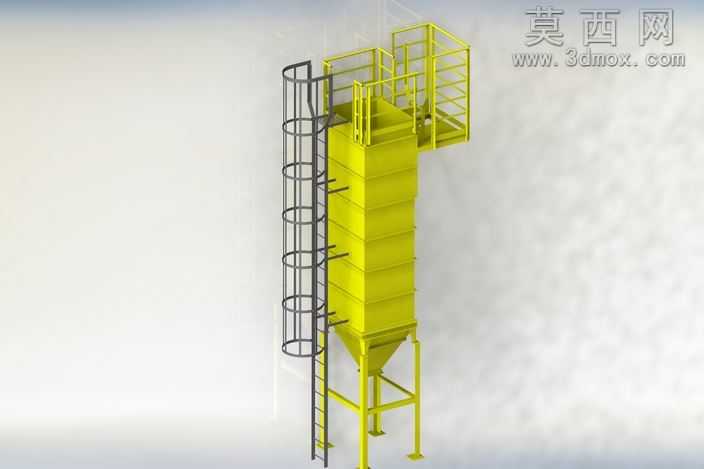

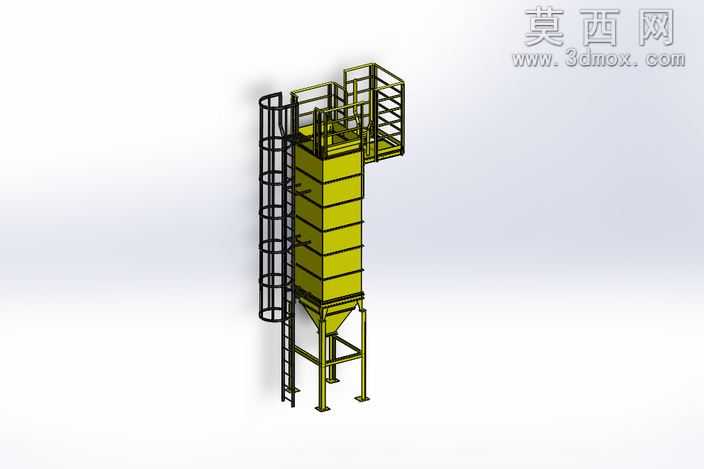

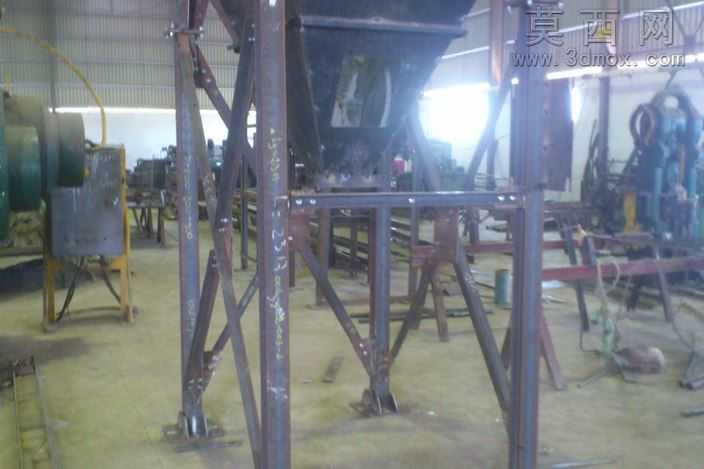

本作品为立式水泥筛选设备的三维设计模型，采用SolidWorks完成全参数化建模，整体结构遵循工业建材物料筛分的实际作业需求进行设计。建模过程中首先搭建主体承载框架，采用型钢焊接式立柱支撑结构，底部设计为锥形集料斗结构，方便筛分后水泥物料的集中收集与出料，主体仓体采用分段式模块化设计，每段仓体通过法兰结构实现拼接，既保证了仓体的结构强度，也便于后期内部筛网组件的检修与更换。设备侧面配置垂直爬梯与顶部操作检修平台，平台周边设置标准化安全防护护栏，爬梯采用护笼式结构设计，完全符合工业设备高空作业的安全规范要求。材质渲染阶段，主体仓体采用工业黄哑光金属漆材质，还原工矿设备的标准涂装效果，爬梯、护栏、支撑框架采用深灰黑色金属材质，区分不同结构部件的功能属性，锥形料斗与支撑腿做了金属磨砂质感处理，模拟实际钢材焊接后的表面质感，渲染时添加柔和的环境漫反射光影，清晰呈现各部件的结构衔接关系，避免阴影遮挡关键结构细节。设计思路上，该筛选设备针对水泥粉体物料的筛分特性，将筛分仓体做立式布局设计，相比卧式筛分设备大幅减少占地面积，顶部预留进料接口可直接对接上游物料输送设备，物料进入仓体后依靠重力配合内部筛网组件完成分级筛选，合格粒径的水泥物料下落至底部锥斗排出，大粒径杂质被筛网截留后可通过侧部清杂口完成清理。模型中所有连接螺栓、法兰盘、爬梯踏步、护栏横杆等细节均做了1:1还原建模，未省略任何装配结构，可直接用于设备装配演示、生产加工参考以及作业场景的可视化展示，整体结构受力分布合理，支撑腿底部设计有安装固定板，可通过膨胀螺栓与地面基础固定，保证设备运行过程中的结构稳定性。
