立式工业料仓筛选设备三维设计

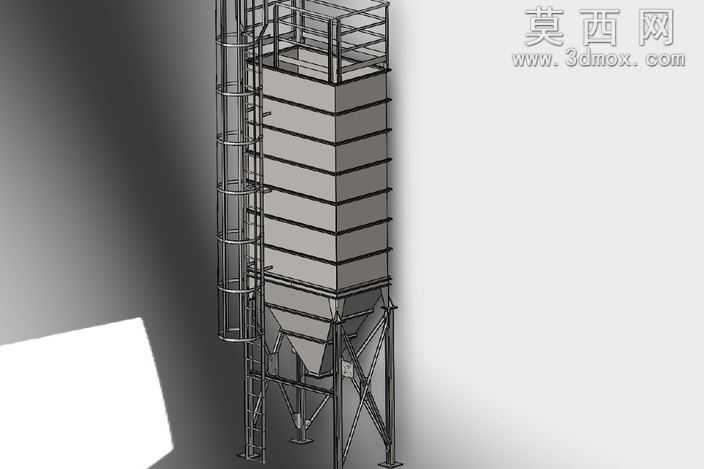

本作品为立式集成化储料筛分一体筛选设备的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各功能模块的结构细节。整体设备以立式塔状结构为核心布局，下部为多锥斗集料出料结构，中部为分层堆叠的储料仓体，侧部集成爬梯与顶部检修操作平台，所有结构件均按照工业设备实际生产的尺寸比例进行1:1建模还原。建模过程中对仓体的拼接焊缝位置、爬梯的踏步间距、护栏的安全高度、支腿的斜撑受力结构、锥斗的出料倾角都做了精准的参数化设定，确保模型结构符合实际工业设备的设计规范，可直接用于后续的工程出图、结构校核与生产参考。材质与渲染阶段，针对不同部件的实际工业用材赋予对应材质属性：仓体外壁采用哑光碳素钢板材质，还原工业钢材的磨砂金属质感；爬梯与护栏采用镀锌钢材材质，呈现轻微的金属反光特性；支腿结构采用重型型钢材质，突出厚重的承重质感；渲染时采用影棚级三点布光方案，主光源从侧上方投射，勾勒出设备整体的轮廓层次，辅助光源补全暗部结构细节，避免支架与爬梯区域出现死黑，环境光采用柔和的漫反射设置，让仓体分层的拼接结构、锥斗的斜向曲面都能清晰呈现，同时添加柔和的地面投影，增强模型的空间真实感。结构设计上，该设备将储料功能与筛分功能集成于立式塔体结构内，相较于传统分散布置的筛分储料设备，大幅缩减了厂区占地面积，顶部平台预留了筛分驱动机构的安装位，中部仓体设置了分层挡料结构，可避免物料下落过程中出现离析问题，下部多锥斗设计可实现不同粒径物料的分路出料，侧部爬梯采用护笼式结构，满足高空检修的安全规范，支腿采用交叉斜撑的桁架结构，在保证整体承重强度的前提下减少了钢材用量，降低设备整体自重。设计过程中充分考虑了设备的实际使用场景，对易磨损的锥斗内壁、物料冲击区域预留了衬板安装位，对需要定期维护的筛分组件预留了拆装操作空间，所有连接法兰、螺栓孔位都按照通用机械标准做了标准化设计，确保模型具备实际工程参考价值，可用于选矿、建材、粮食加工等行业的物料筛分储料环节的方案展示、结构验证与教学演示使用。
