折弯拼接式金属钣金安装固定组件

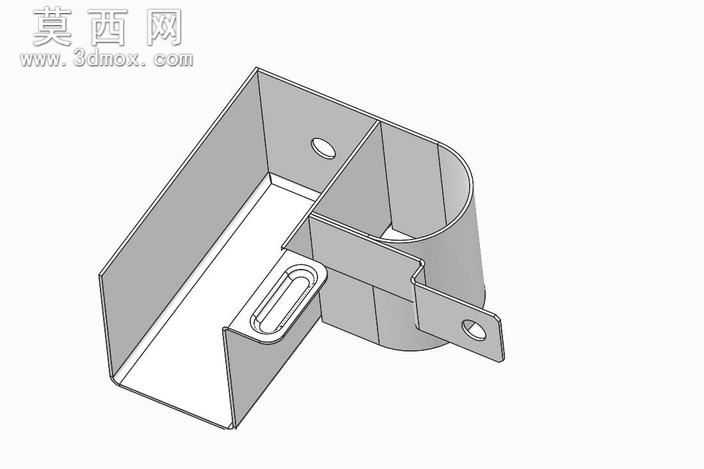

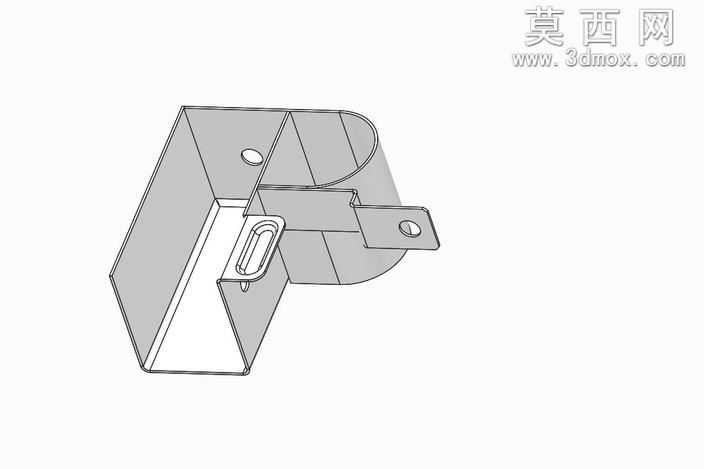

该金属板组件采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循钣金加工的工艺逻辑，从基础平板特征出发，依次完成折弯、裁切、冲孔、翻边等特征的逐步搭建，确保每一处结构特征都能匹配常规钣金冲压、折弯设备的加工能力，避免出现无法落地的工艺死角。模型整体采用等壁厚的金属板材作为基础材质，建模时严格统一板材厚度参数，所有折弯处均按照钣金加工规范设置对应折弯半径与折弯止裂槽，防止实际加工过程中出现板材开裂、回弹超差的问题。组件整体为空间弯折的盒式承托结构，一侧为半开放的U型容纳腔体，腔体边缘做了顺滑的圆弧过渡处理，既能够提升结构边缘的强度，避免应力集中，也能消除尖锐边角带来的装配安全隐患；腔体侧壁预留有圆形定位通孔，用于装配过程中的定位销穿设或者紧固件的预装定位，保障组件与对接部件的装配同轴度。组件另一侧延伸出带安装孔的外延固定耳片，耳片与主体结构的衔接处做了加强弯折处理，提升耳片的承重抗变形能力，耳片上的安装孔采用腰型孔与圆孔搭配的设计，既能够通过圆孔实现精准定位，也能通过腰型孔补偿装配过程中的位置公差，降低装配对位的难度。主体结构上还设计有一体冲压成型的卡扣式弹性挂接结构，该结构通过板材的局部裁切弯折形成弹性悬臂，挂接端做了导向斜角设计，能够在装配时实现快速卡入定位，无需额外紧固件即可完成预固定，提升装配效率。建模过程中对所有的板材衔接处都做了贴合面的公差预留设计，确保焊接或者铆接工序中各部件能够紧密贴合，减少后续打磨调整的工作量；同时对所有外露的板材边缘都做了压边或者倒钝处理的特征设计，避免锐边划伤操作人员。整体结构在满足安装固定、承托限位功能的前提下，尽可能通过一体折弯成型减少额外拼接零件的数量，降低组件的整体装配成本与重量，同时通过合理的弯折加强结构提升整体的结构刚性，避免薄壁钣金件在使用过程中出现受力变形的问题。
