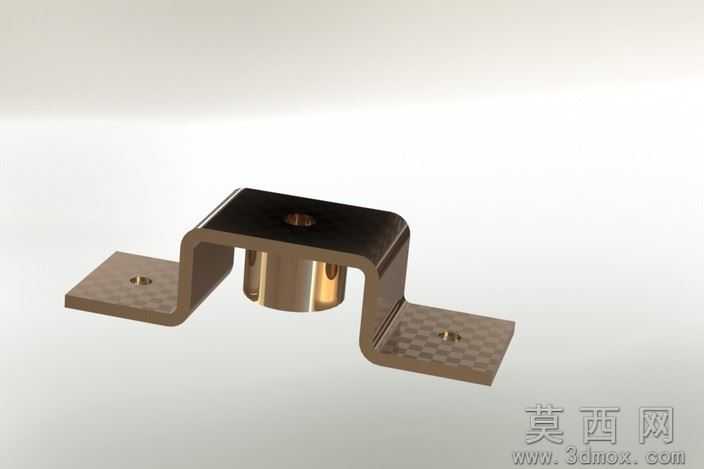

双折边带筒座金属安装支架结构设计

本作品为一款金属材质的安装固定支架，采用三维建模软件完成全参数化设计，建模过程中首先绘制支架的基础轮廓草图，以对称基准面为参照完成两侧折边结构的轮廓绘制，通过拉伸凸台命令生成基础板件实体，随后对两侧翼板执行折弯特征操作，精准控制折弯角度与折弯半径，保证两侧安装翼板处于同一水平高度，且与中间基座形成稳定的Z型弯折结构。中间部位的筒状安装座采用拉伸与抽壳结合的方式构建，在筒座与底板的衔接位置添加圆角过渡特征，避免应力集中问题，同时在筒座侧壁设计有定位凹点结构，用于配套轴类零件的周向定位，两侧翼板上分别开设圆形安装通孔，孔位位置经过尺寸校核，可适配标准规格的紧固件完成安装固定。材质设计上选用常见的镀锌钢材作为基础材质，渲染阶段调整金属材质的反射率与粗糙度参数，还原金属表面的哑光金属质感，添加环境光遮蔽效果突出结构的弯折层次与衔接细节，通过场景打光凸显支架的立体轮廓，让各部位的结构特征清晰呈现。设计思路上充分考虑支架的安装使用场景，两侧对称的折边翼板可提供稳定的安装支撑面，中间凸起的筒座可用于承接柱状零部件，整体结构一体成型无多余拼接部件，既保证了结构的整体刚性，也简化了后续的加工工艺流程，弯折处的圆角处理既提升了零件的结构强度，也避免了锐边带来的安装安全隐患，各安装孔位的尺寸与位置公差均按照通用五金配件的行业标准设定，可直接适配常规的装配需求，模型完成后经过干涉检查，确认各部位结构无重叠、无尺寸冲突，可直接用于后续的工程图导出与加工生产参考。
