无人机直升机用轴流式叶片三维建模设计

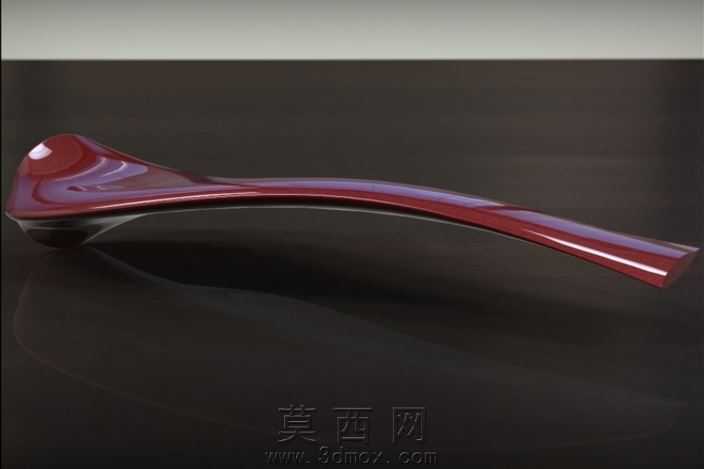

本次轴流式叶片建模以NASA兰利HSNLF-0213自然层流翼型为基础截面开展设计，首先在三维建模环境中导入翼型原始坐标点，通过样条曲线拟合生成光滑连续的翼型轮廓线，对翼型前缘、后缘的曲率进行连续校验，确保截面曲线无拐点、曲率过渡平顺，避免后续曲面生成出现褶皱或破面。建模过程中采用多截面放样的曲面生成逻辑，沿叶片展向设置多个控制截面，根据轴流工况的气动需求调整每个截面的安装角、弦长与扭转角度，从叶根到叶尖实现线性扭转过渡，匹配流体通过时的攻角变化规律，降低流动分离带来的效率损失。叶根位置设计平滑过渡的安装衔接结构，通过曲面桥接命令将翼型截面与安装基座曲面进行G2连续拼接，保证整体结构无应力集中的突变棱角。曲面生成完成后，对整体叶片进行加厚处理，根据叶片不同位置的受力载荷调整壁厚分布，叶根区域适当增加壁厚提升结构强度，叶尖区域控制壁厚降低整体转动惯量，加厚过程全程校验曲面偏移的合理性，避免出现壁厚不均或曲面自交的问题。材质设置阶段，针对叶片的使用场景赋予高光泽的复合材料材质，调整材质的反射率、粗糙度与环境贴图参数，模拟碳纤维复合基材表面的亮面烤漆效果，渲染时采用三点布光方案，主光源打出叶片的曲面轮廓高光，辅助光源补全暗部细节，环境光提供整体的漫反射照明，最终渲染出的效果能够清晰展现叶片沿展向的扭转曲面形态，以及翼型截面的流畅气动轮廓。建模全程遵循气动设计与结构强度的双重要求，所有曲面均经过连续性检查，整体模型可直接用于后续的流体仿真分析、结构强度校核以及3D打印样件制作，能够适配无人机、小型直升机轴流动力系统的设计验证需求，叶片的曲面精度满足航空类动力部件的前期设计迭代要求，可通过调整翼型参数、扭转角度快速衍生出不同工况适配的轴流叶片方案。
