带iLogic参数化功能的大型电气配电盘

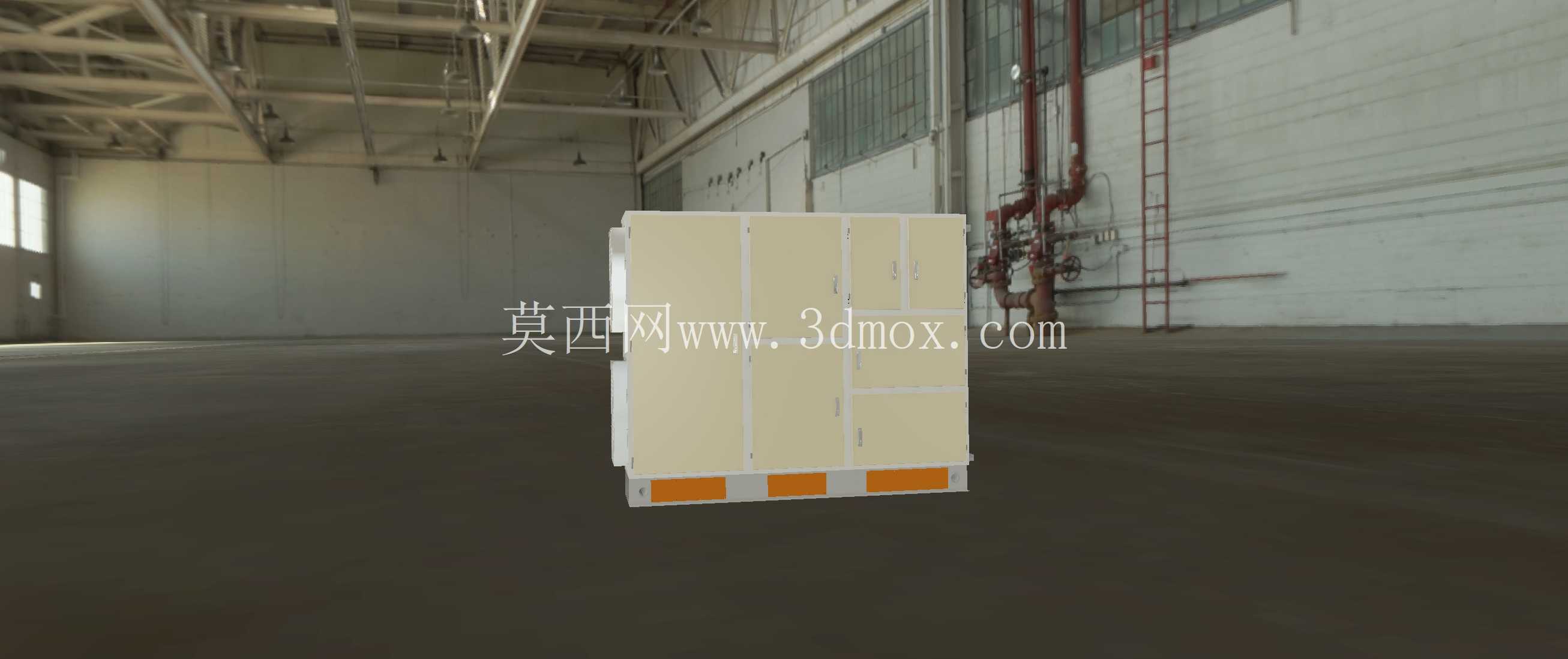

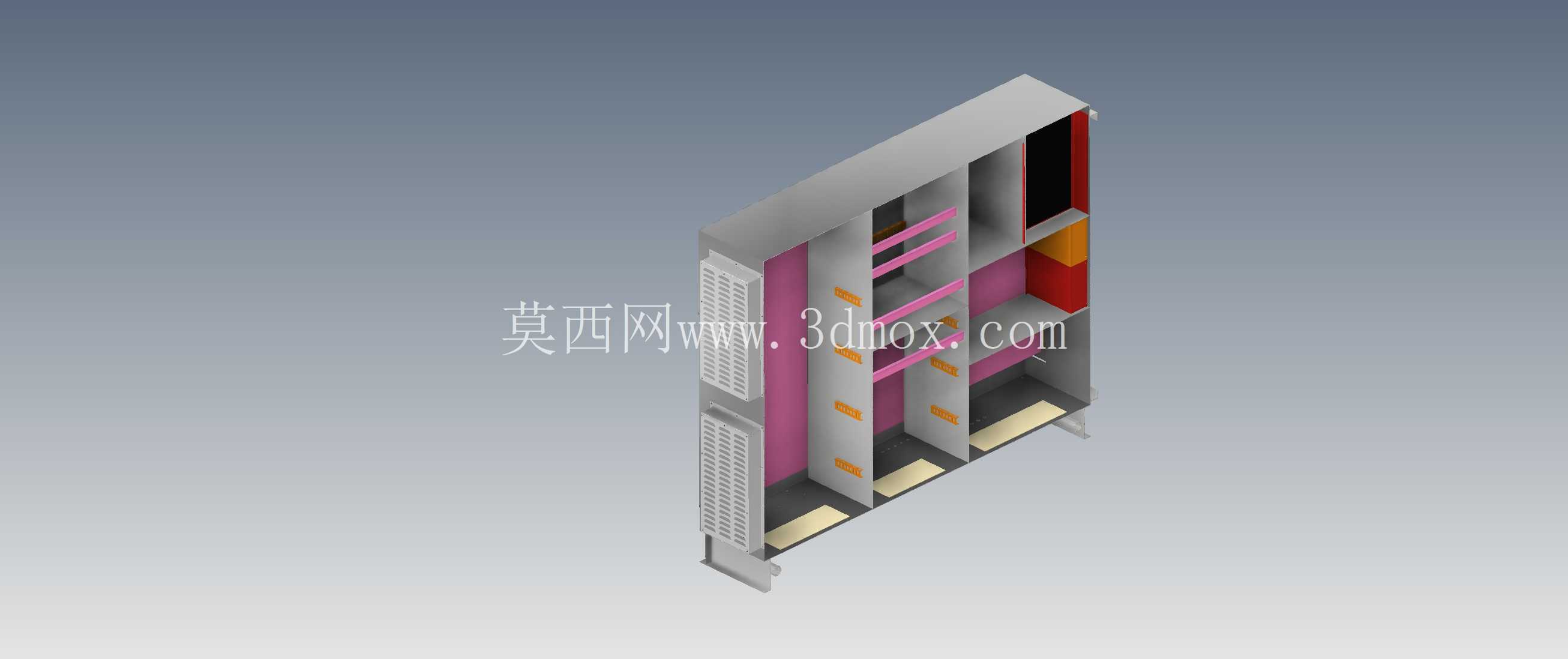

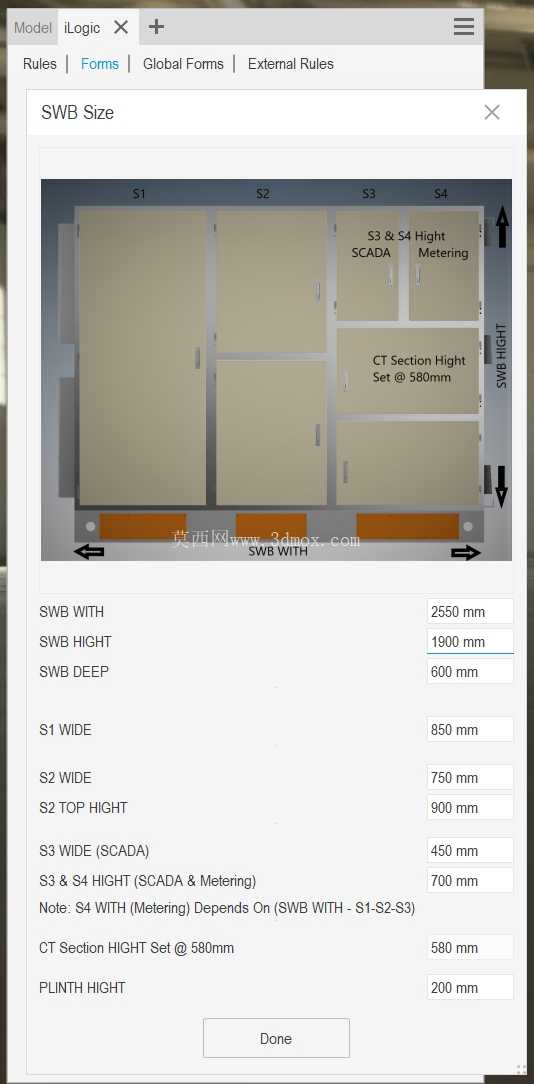

　　在工业厂区低压配电、大型商业综合体配电间、数据中心供配电支路这类场景里，多回路集成式配电盘一直是现场布线、回路分断、计量监测的核心载体，这类设备往往需要根据现场预留的安装空间、进出线方向、回路数量做定制化调整，传统固定尺寸的三维模型在做方案适配时，往往需要反复修改草图、重新装配约束，调整效率极低，很难满足前期方案快速迭代的需求。这款配电盘在建模阶段就嵌入了iLogic参数化表单逻辑，把设计过程中高频调整的尺寸参数全部做了关联绑定，不需要逐个修改特征尺寸，只需要在表单里输入对应数值，整个柜体的门板分隔、底座高度、腔体深度就能自动更新，甚至在生成二维工程图的时候，视图尺寸、标注也会跟着三维模型的参数同步变更，不会出现三维改完二维漏改的错漏问题。

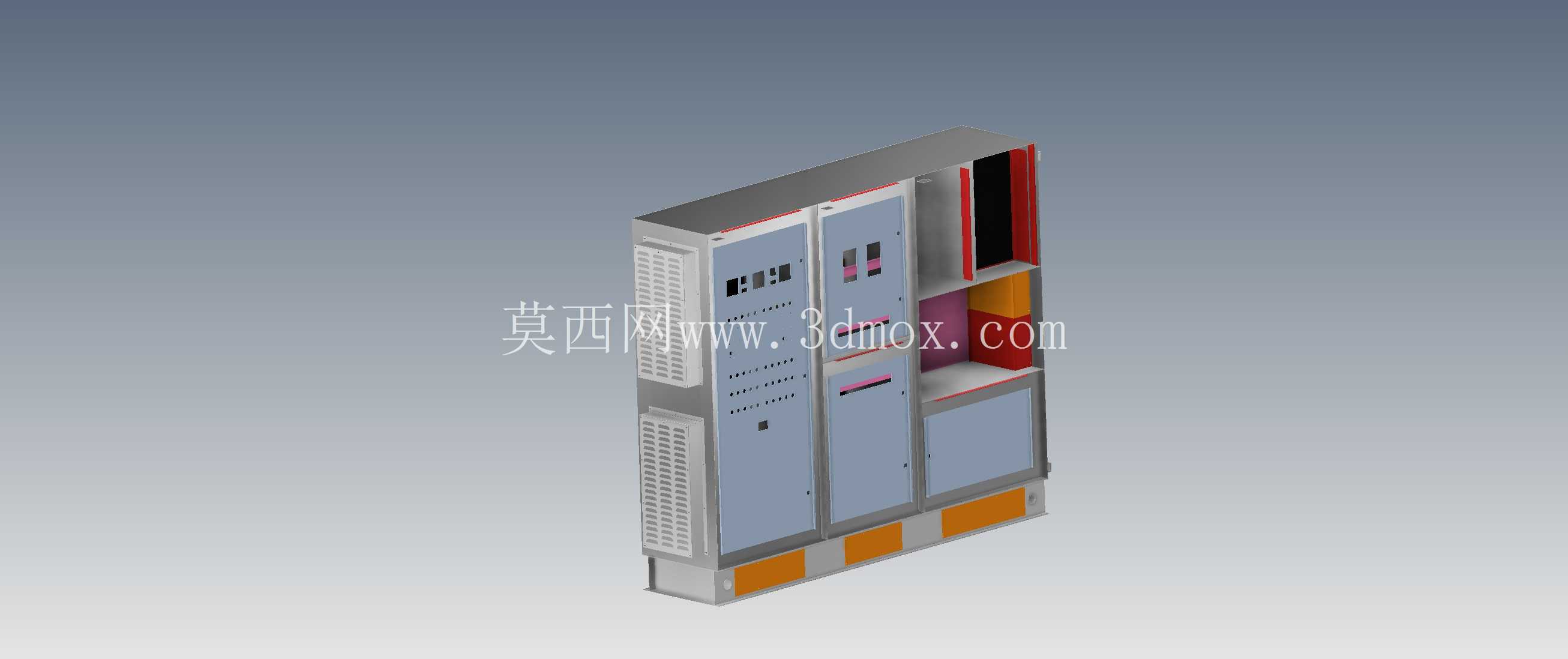

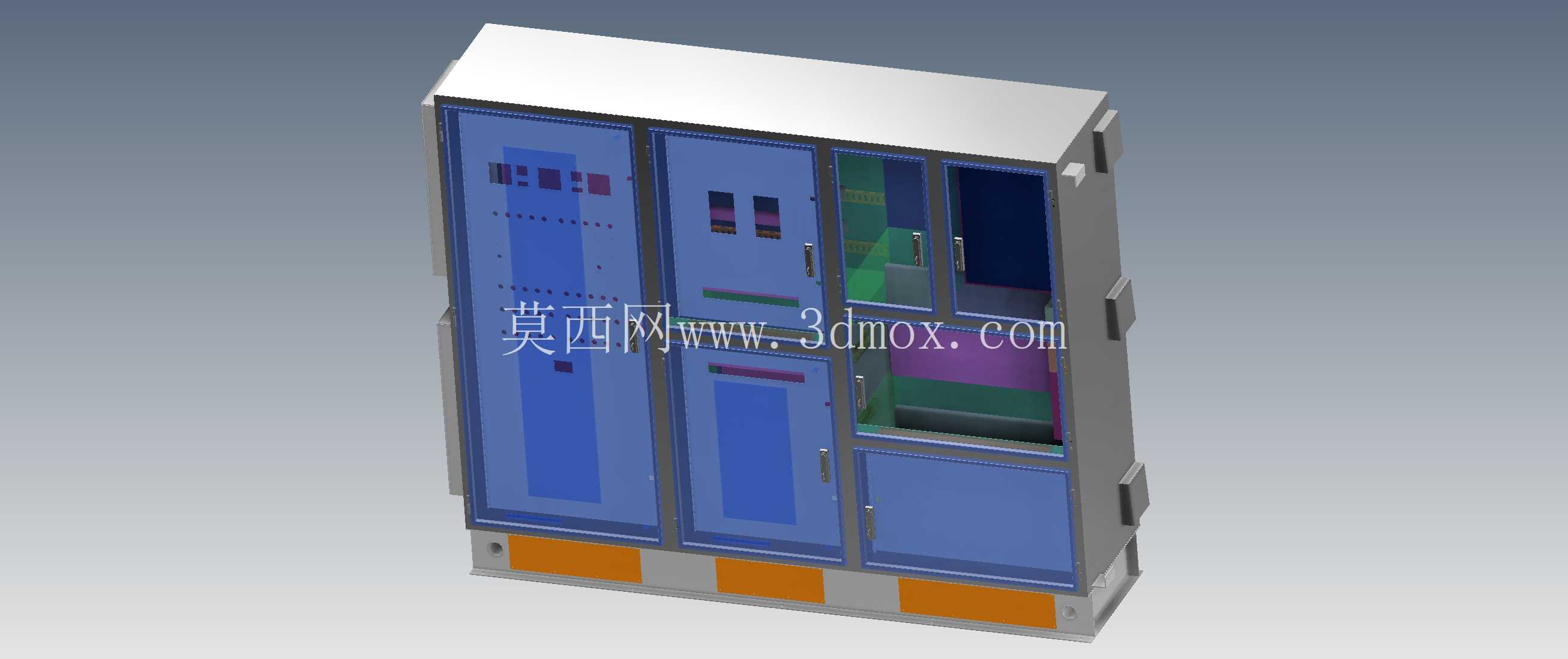

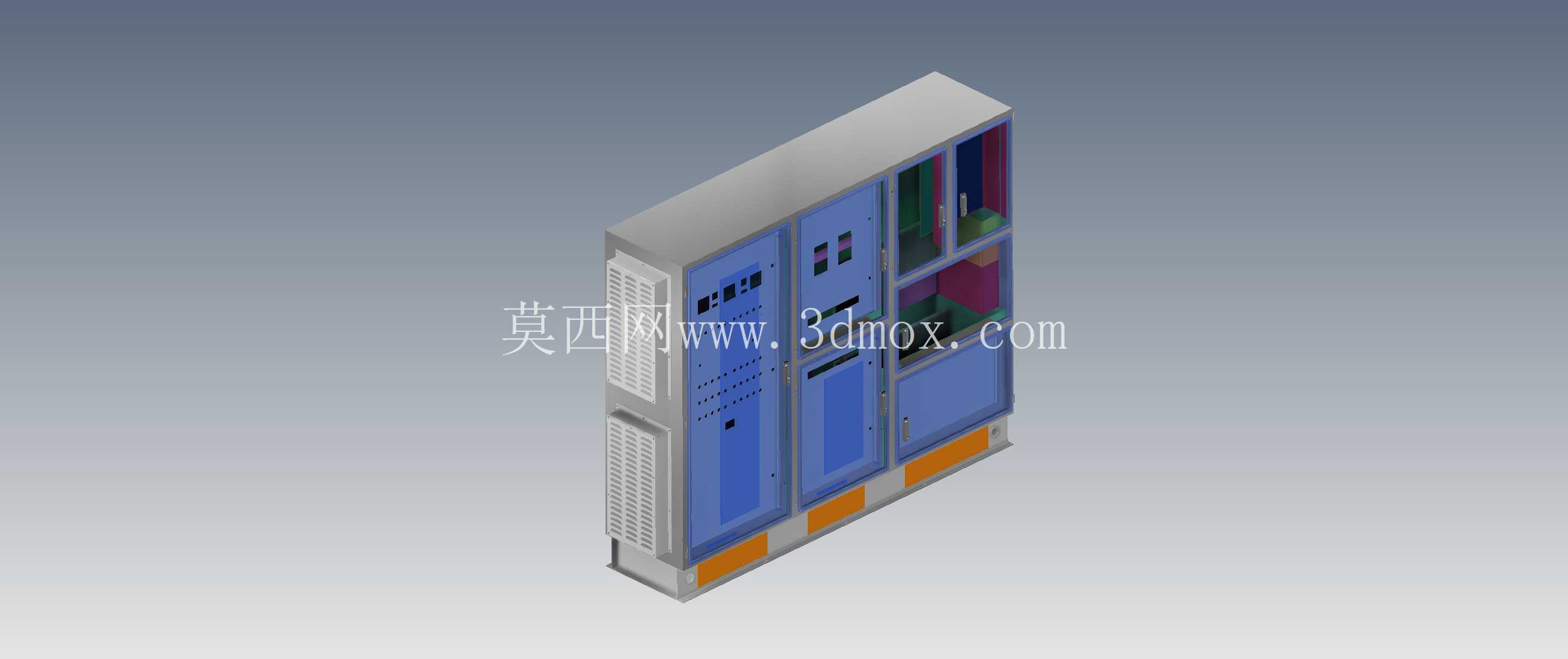

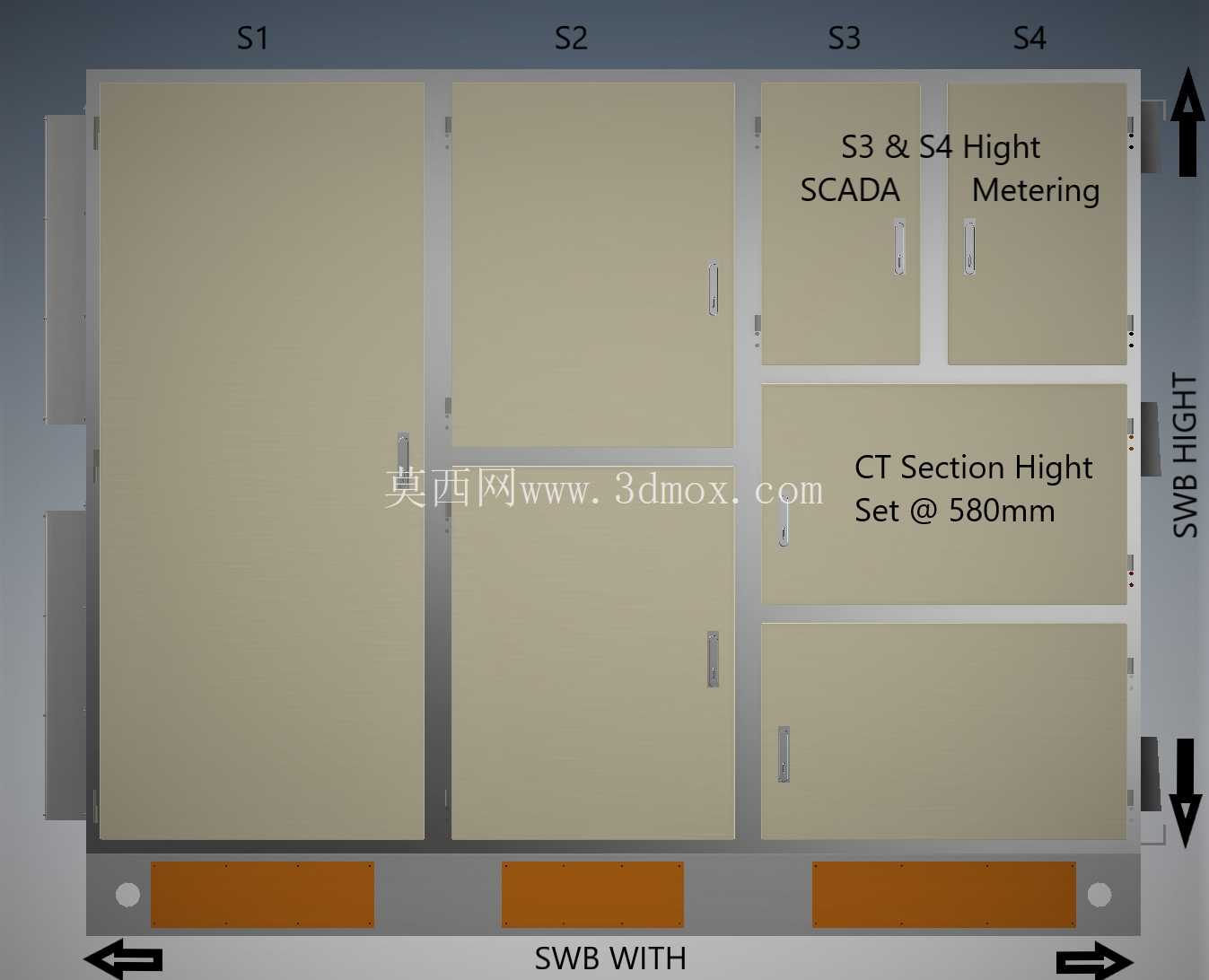

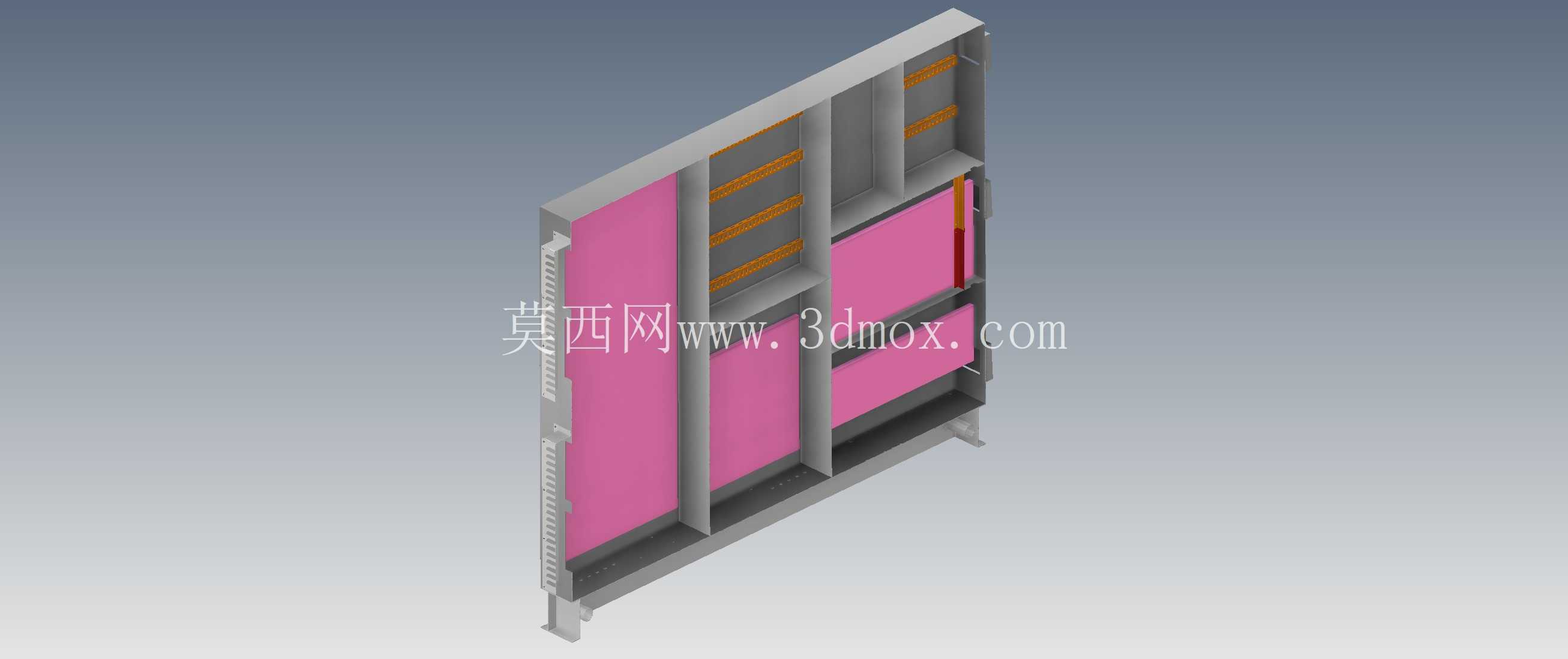

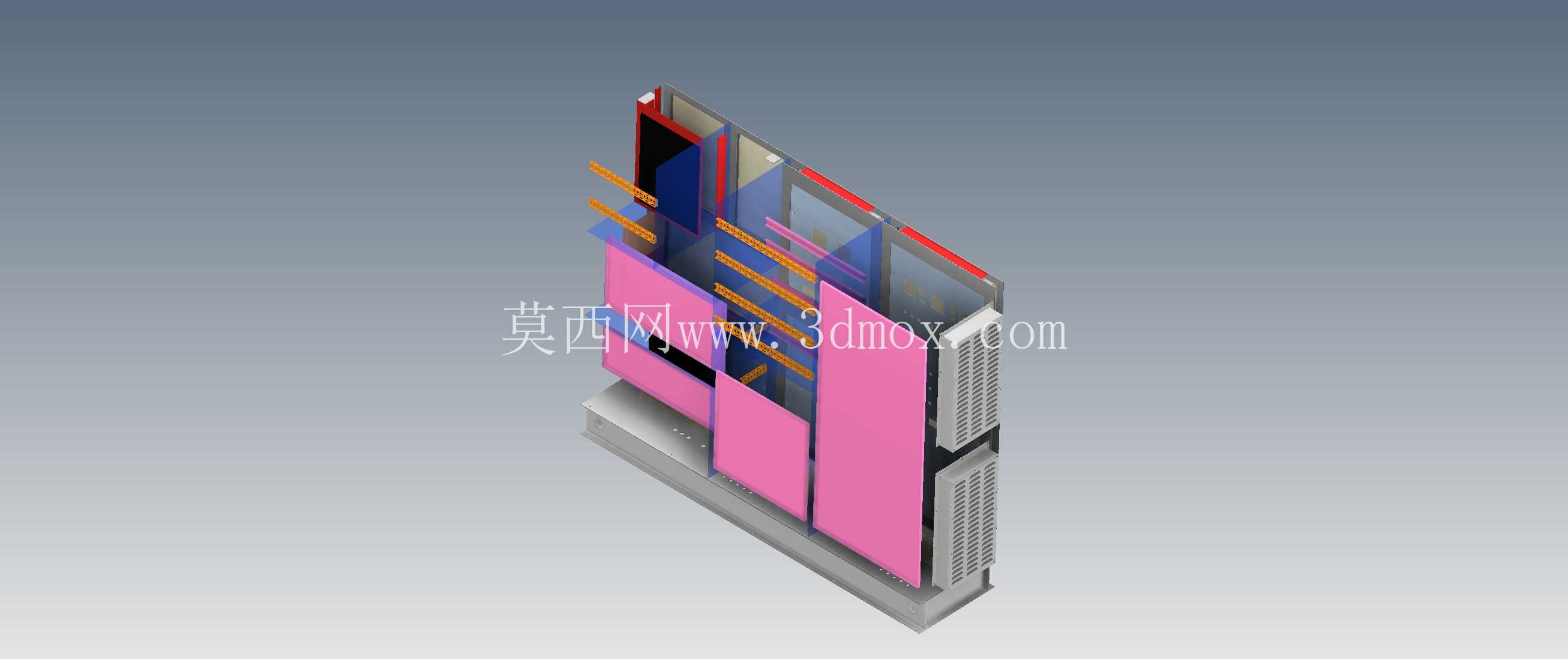

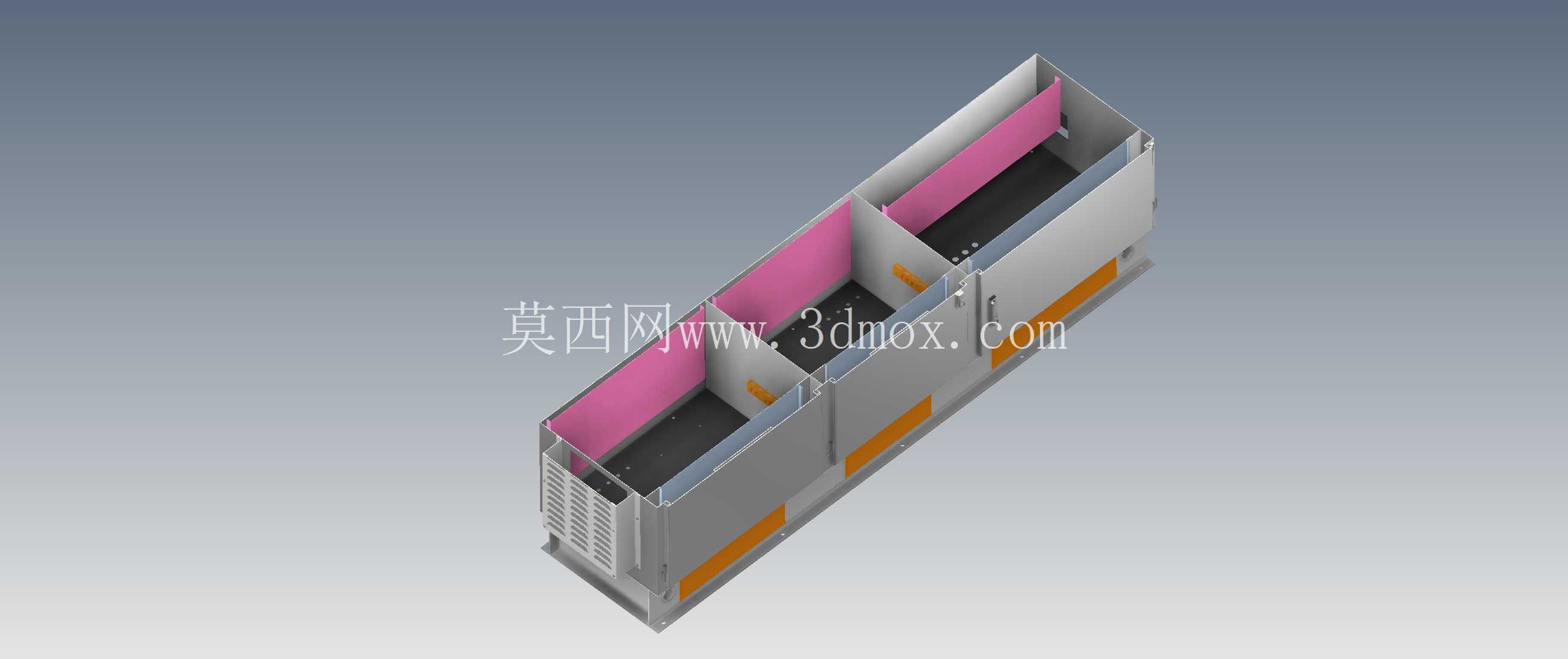

　　从柜体的分区布局来看，整柜沿宽度方向划分为四个独立功能隔室，最左侧的S1隔室作为主进线与主断路器安装腔，预留了足够的铜排布线空间，柜门采用整幅大门板设计，方便大规格进线电缆的敷设与主开关的操作维护；相邻的S2隔室作为出线回路安装区，门板做了上下分段设计，上部可以嵌入操作按钮、状态指示灯，下部对应出线开关的操作位置，不需要打开整扇柜门就能完成日常分断操作；右侧的S3、S4隔室做了功能细分，上部区域分别预留了SCADA系统采集终端、电能计量模块的安装位置，对应门板上预留了观察窗与显示屏安装位，不需要开门就能读取计量数据、查看设备运行状态，中部设置了CT安装舱，电流互感器的安装基准面距离柜底的高度做了参数化关联，调整整柜高度的时候，CT的安装位置会自动保持在规范要求的操作高度区间，下部隔室作为电缆出线舱，预留了电缆固定架与接地排的安装位置，方便多回路出线电缆的整理与固定。

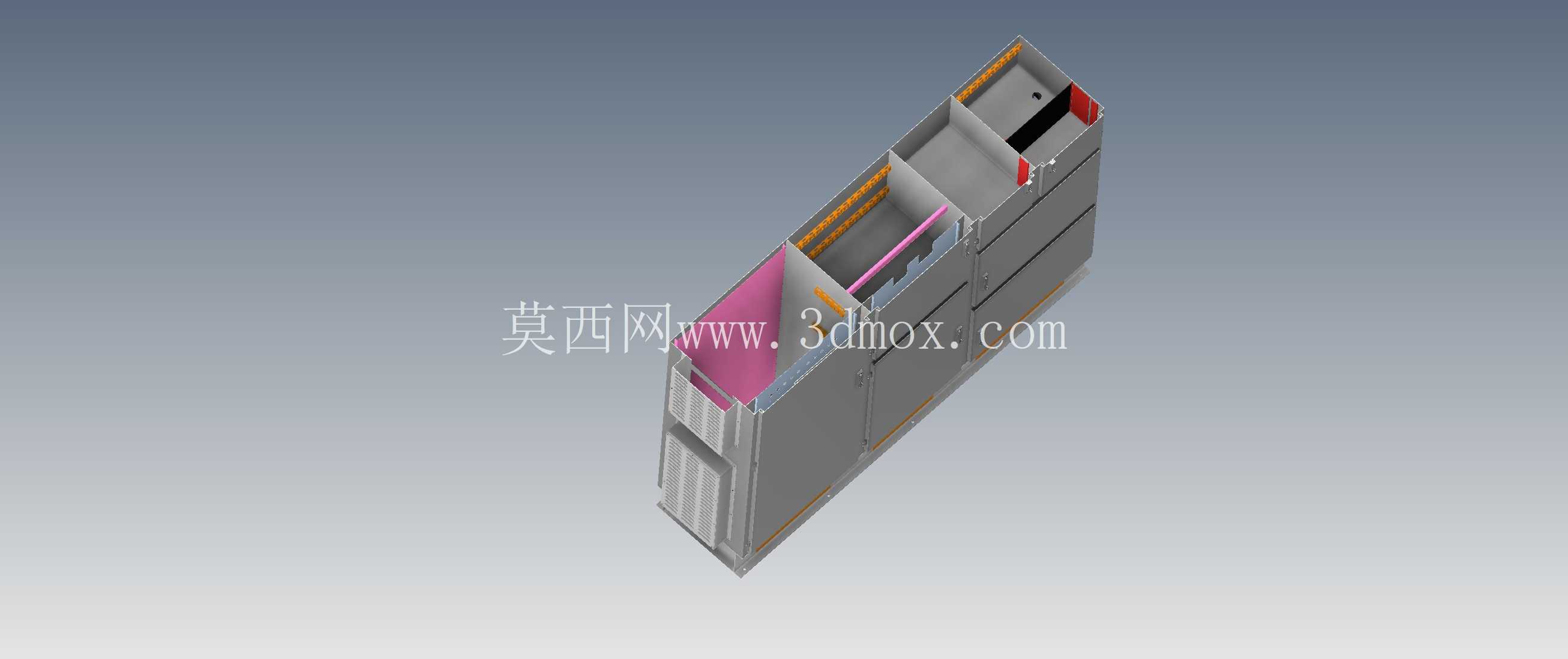

　　柜体底部采用一体式折弯底座，底座高度可以通过参数表单直接调整，适配不同现场的基础高度、电缆沟深度要求，不需要重新绘制底座的折弯特征与安装孔位，底座上预留的柜体固定孔位也会随底座尺寸变化自动调整孔间距，保证和现场预埋的安装螺栓位置匹配。门板与柜体框架的连接采用暗藏式铰链，铰链的安装位置随门板尺寸自动调整约束位置，不管门板尺寸怎么调整，铰链的安装边距都能保持在五金件要求的合理范围内，不会出现参数调整后铰链位置偏移、门板无法装配的问题。柜内的安装梁、隔板都做了参数化关联，调整柜宽、柜深的时候，安装梁的长度、隔板的尺寸会自动更新，安装梁上的模数孔也会按照标准间距自动阵列，不需要手动重新排布孔位。

　　在实际工程应用里，这类参数化配电盘模型可以大幅提升前期方案的响应速度，面对不同项目的尺寸要求，只需要输入现场测量的安装边界尺寸，就能快速生成对应规格的柜体模型，直接导出二维图纸用于生产下料，也可以导入到厂区整体布局模型里做干涉检查，提前核对柜体和周边桥架、电缆沟、其他设备的安全距离，避免现场安装时出现尺寸冲突。和传统固定尺寸的配电盘模型相比，嵌入iLogic逻辑的参数化模型不需要设计人员重复做相似结构的建模工作，把重复的尺寸调整、特征重建工作交给程序逻辑完成，设计人员只需要把精力放在回路配置、元器件布局这些核心设计环节上，能有效缩短配电方案的设计周期，也能减少手动改尺寸时容易出现的特征报错、装配约束失效等问题。
