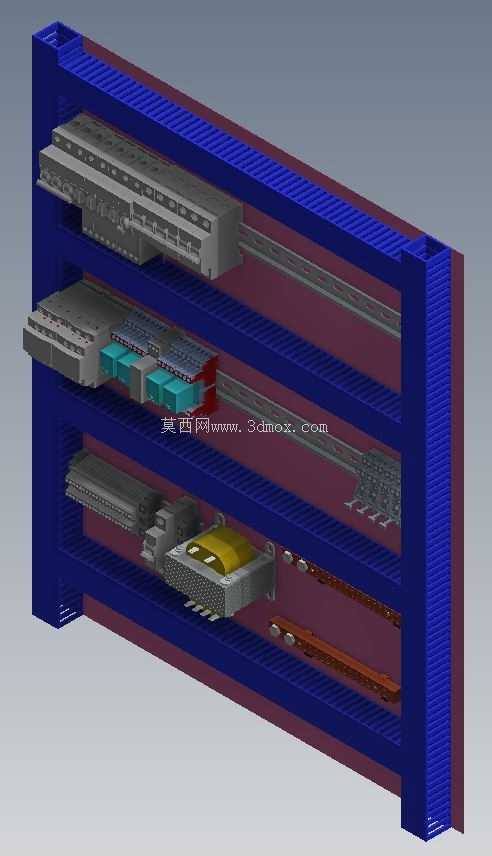

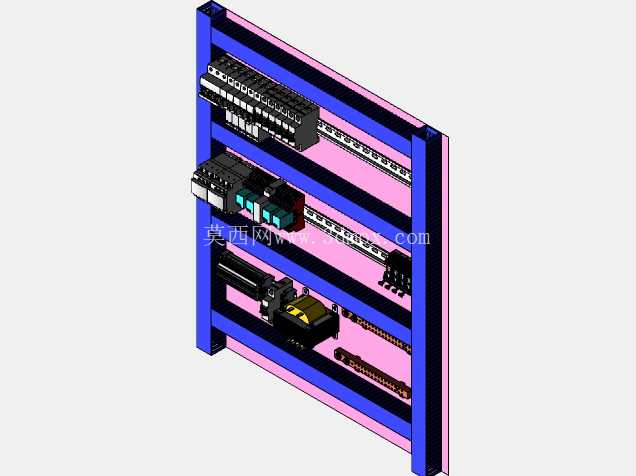

工业控制柜内部电气元件排布结构

　　在工业配电与自动化控制场景中，电气盘的布局合理性直接决定整套电控系统的运行稳定性、后期维护效率与现场操作安全性，这套排布结构的设计完全围绕工业现场的实际使用需求展开，没有冗余的装饰性结构，所有空间分配都服务于电气功能的实现。从安装边界来看，整套盘体依托标准型材框架搭建，框架侧边预留的安装孔位完全匹配工业现场通用的安装固定标准，不需要额外做打孔改造就能直接适配多数车间、设备站的电控柜安装位，盘体深度方向预留的间隙充分考虑了元件接线后的弯折半径，不会出现线束挤压导致的绝缘层破损风险，上下层之间的间距设置也避开了元件的散热盲区，避免大功率元件运行时热量堆积影响周边敏感元件的工作精度。

　　设计过程中首先梳理了不同类型电气元件的安装优先级，强电回路的元件排布在靠近进线侧的层架，缩短大电流线缆的走线长度，减少线路损耗与电磁干扰的辐射范围，弱电控制类元件则布置在远离强电回路的区域，层间预留的走线槽空间可以将强弱电线缆完全分隔开，避免信号传输过程中出现干扰误动作。每个元件的安装位置都预留了足够的操作空间，不管是日常的按钮操作、指示灯观察，还是后期故障排查时的元件拆装，都不需要额外拆除周边相邻的其他部件，接线端子的排布位置对应每个元件的出线方向，线束可以顺着层架侧边的走线槽规整排布，不会出现跨层飞线的情况，既方便后期对线束走向的核查，也能避免线束与元件散热片直接接触带来的安全隐患。

　　从实际应用场景来看，这类电气盘布局可以直接适配生产线主控柜、设备配套电控箱、小型配电分站等多种使用场景，框架上的安装导轨采用通用标准规格，不管是断路器、接触器、继电器还是PLC模块、接线端子排，都可以直接卡装固定，不需要定制特殊的安装配件。布局设计时充分考虑了不同元件的散热需求，发热量大的元件布置在盘体上部区域，利用热空气自然上升的特性带走热量，对温度敏感的控制类元件则布置在盘体下部温度相对稳定的区域，避免长期高温环境缩短元件使用寿命。层架的承重设计也匹配电气元件的重量分布，重型元件布置在靠近框架支撑梁的位置，减少层板的受力变形，轻型的信号类元件则可以布置在层架中部区域，充分利用盘内的立体空间。

　　安装尺寸的设定上，整套盘体的宽度、高度参数都符合工业电控柜的通用模数，不管是嵌入安装在整线控制柜内，还是独立作为壁挂式电控盘使用，都能匹配对应的安装开孔尺寸，盘体前后预留的间隙既满足元件的安装深度要求，也给现场接线人员留出了足够的手部操作空间，不需要将整个盘体拆出就能完成大部分的接线与检修工作。排布时特意将需要频繁操作的元件布置在人体站立操作的舒适高度区间，日常巡检时不需要踮脚或者弯腰就能完成状态查看与操作，降低现场运维人员的工作强度。所有元件的标识位都预留了平整的安装面，后期粘贴线号标识、元件功能标识时不会出现曲面粘贴不牢的问题，方便运维人员快速识别元件功能与回路走向。
