异径六角NPT外螺纹过渡接头

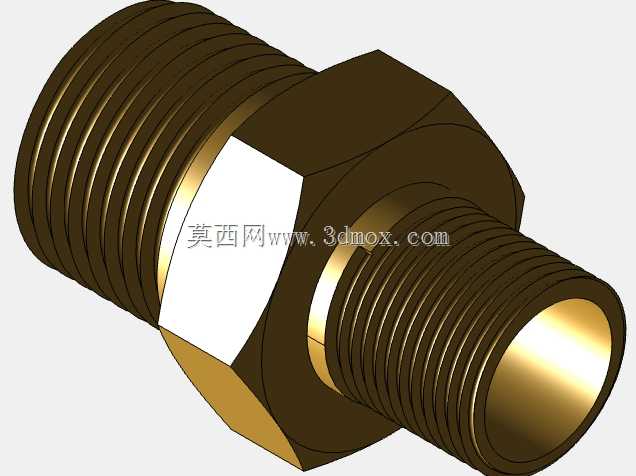

　　在液压气动管路、小型工业流体输送系统、实验室气路搭建以及民用供水供气的支路改造场景里，这类异径外螺纹六角接头是解决不同管径管路对接的核心基础零件，很多现场施工的管路适配问题，往往靠一个尺寸匹配的过渡接头就能省去大量改管、重新套丝的工作量。从实际使用场景来看，这类接头两端均采用NPT外螺纹设计，一端为1/4"NPT外螺纹，另一端为1/8"NPT外螺纹，主要用于实现两种不同公称通径的NPT内螺纹端口的刚性连接，常见于气动控制回路的支路分流、小型液压站的测压点引出、压缩空气管路的管径缩减过渡，甚至在部分低压燃油输送、惰性气体实验室管路中也会大量使用，NPT螺纹本身的锥度设计可以在缠绕生料带或者涂抹密封胶后实现可靠的压力密封，不需要额外加装密封垫片，适配多数1.6MPa以下的流体输送工况。

　　从结构设计逻辑来看，中间的六角台是整个接头的受力操作部位，设计时特意将六角对边尺寸控制在标准扳手适配范围内，既保证拧紧时扳手有足够的卡持面不会打滑，又不会因为六角体积过大造成相邻管路安装时的扳手空间干涉，很多新手设计这类接头时容易忽略六角厚度，要是六角段厚度过薄，拧紧时很容易因为扭矩过大造成六角棱边变形，甚至直接从六角根部断裂，这个模型里的六角段厚度和两端螺纹的大径做了匹配，刚好能承受NPT螺纹推荐拧紧扭矩下的剪切力，不会出现拧裂的问题。两端的螺纹收尾段也做了合理的退刀结构，不会出现螺纹收尾过长导致接头拧入内螺纹端口后无法贴紧、密封失效的问题，螺纹的有效旋合长度也符合NPT螺纹的标准要求，1/4"端的有效旋合长度能保证足够的螺纹啮合牙数，承受管路内压带来的轴向推力，1/8"端同样满足小通径管路的连接强度要求，不会因为旋合牙数过少在压力波动时出现脱开泄漏。

　　从安装边界来看，这类接头安装时不需要额外的工装，只用普通的开口扳手或者活动扳手卡住中间六角部位即可操作，安装时需要注意两端螺纹的同轴度，模型本身的两端螺纹同轴度控制在0.1mm以内，不会出现拧入两端端口后别劲、造成螺纹损伤的问题。接头整体的轴向总长度控制得比较紧凑，在空间狭小的阀岛安装、设备内部密集管路排布场景里，不会因为接头过长占用过多安装空间，两端螺纹的起始端都做了微小的倒角引导，对准内螺纹端口时可以轻松导入，不会出现螺纹错牙、乱牙的情况，这点在现场盲装、视线不好的设备内部管路安装时非常实用。另外接头的六角端面和两端螺纹的垂直度也做了控制，当接头拧到位后，六角端面和对接的端口端面可以保持平行，不会出现偏斜导致相邻管路安装错位的问题。

　　在实际选型时，这类接头因为两端都是外螺纹，只需要确认对接的两个内螺纹端口均为NPT锥管螺纹，且通径分别对应1/4"和1/8"即可直接选用，不需要额外搭配转接头，相比采用多个等径接头加补芯的组合连接方式，单个异径接头的泄漏点更少，整体连接刚性更好，在有轻微振动的设备管路上使用时，也不容易因为多个连接点的松动出现泄漏。建模时这类零件需要重点注意NPT螺纹的锥度参数、牙型角以及有效螺纹长度的匹配，六角部分的尺寸要符合标准扳手的开口尺寸系列，不能随意设定对边宽度，否则现场安装时会出现扳手卡不住、需要打磨接头的情况，同时两端螺纹的同轴度、六角与螺纹的垂直度都是影响实际安装体验的关键形位公差，建模时需要严格按照机械设计手册里的管接头标准参数设定，不能只做外形示意，否则加工出来的零件会出现无法装配、密封失效的问题。
