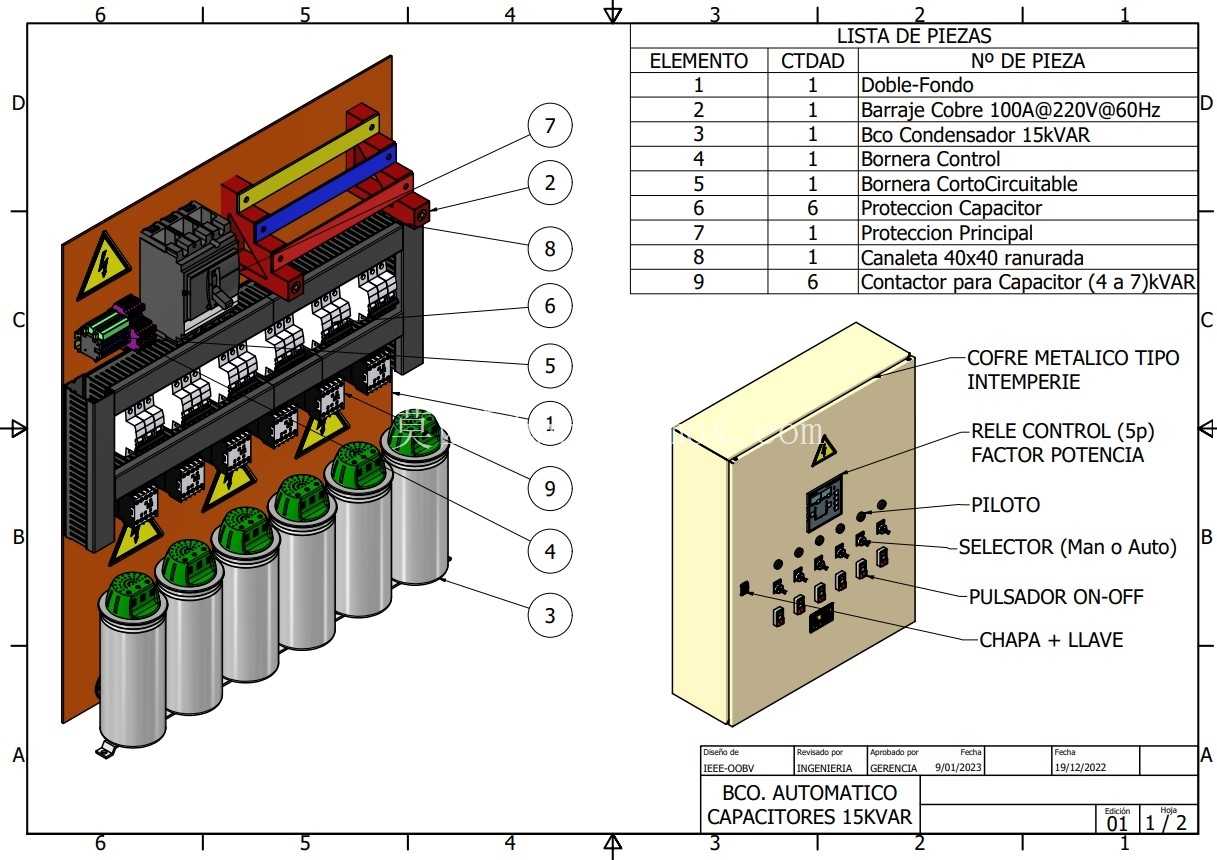

15kVAR电容补偿柜内部结构三维模型

　　这套电容补偿装置的三维结构，完整还原了工业配电场景下低压无功补偿柜的内部排布与外部壳体形态，适配工厂车间、商业配电房这类存在大量感性负载的用电场景，核心作用是就地补偿系统无功功率，降低线路损耗，提升功率因数，避免供电部门的力调电费处罚，同时稳定配电母线电压，保障后端精密用电设备的运行稳定性。从内部结构来看，模型完整呈现了主进线母排的分层排布逻辑，三相母排采用黄、绿、红三色区分相序，母排通过绝缘支撑件固定在柜体背板的安装梁上，进线端预留了双底板安装位，可适配不同规格的进线电缆接线端子，母排下方依次排布总进线断路器、电容投切接触器、电容器保护元件，每一组15kVAR的电力电容器都对应独立的投切回路，接触器选用电容专用投切型号，带限流电阻结构，可抑制电容器投切瞬间的涌流，避免触头烧蚀，每个电容器回路都配置了独立的短路保护元件，单回路故障时不会波及整柜运行，保障补偿系统的可靠性。

　　内部走线预留了40x40规格的线槽安装位，所有二次控制线缆都可通过线槽规整排布，避免一次主回路的大电流对二次控制信号产生电磁干扰，控制回路包含手动/自动切换选择开关、运行状态指示灯、启停操作按钮，还预留了锁具安装位，可实现柜门的闭锁管理，避免非授权人员误操作。从安装边界来看，内部元件的排布严格遵循低压配电设计的安全间距要求，带电体之间、带电体与柜体金属结构之间的爬电距离、电气间隙都满足低压成套开关设备的相关标准，电容器采用立式安装在柜体下部区域，既利用了柜体下部的闲置空间，也能降低整柜的重心，提升柜体安装后的稳定性，电容器底部预留了接线与散热空间，避免运行时热量积聚影响电容寿命。

　　外部壳体采用金属封闭结构，壳体表面做了防锈喷涂处理，柜门处设置了密封胶条安装位，可适配室内配电房的安装环境，阻挡灰尘进入柜体内部，柜门的操作元件排布符合人机工程学要求，操作高度适配日常站立操作的视线与手部操作范围，不需要弯腰或者踮脚即可完成状态查看与操作切换。建模过程中对每个元件的安装定位都做了精准约束，母排的折弯角度、安装孔位都和实际元件的安装尺寸匹配，接触器、断路器、电容器的安装导轨位置都预留了标准的35mm导轨安装空间，现场装配时可直接按照模型的排布顺序完成元件安装，不需要额外二次定位打孔，能大幅缩短成套柜的装配周期。

　　这套模型可直接用于低压电容补偿柜的结构设计参考、装配工艺指导，也可作为配电系统运维人员的培训教具，帮助相关人员快速理解电容补偿柜的内部结构与工作逻辑，在做新柜型开发时，也可基于这套排布逻辑调整元件参数，适配不同容量的补偿需求，比如调整电容器数量、母排载流量规格，即可衍生出不同补偿容量的柜型，减少重复建模的工作量。
