机柜旁路UPS电力配电装置结构设计

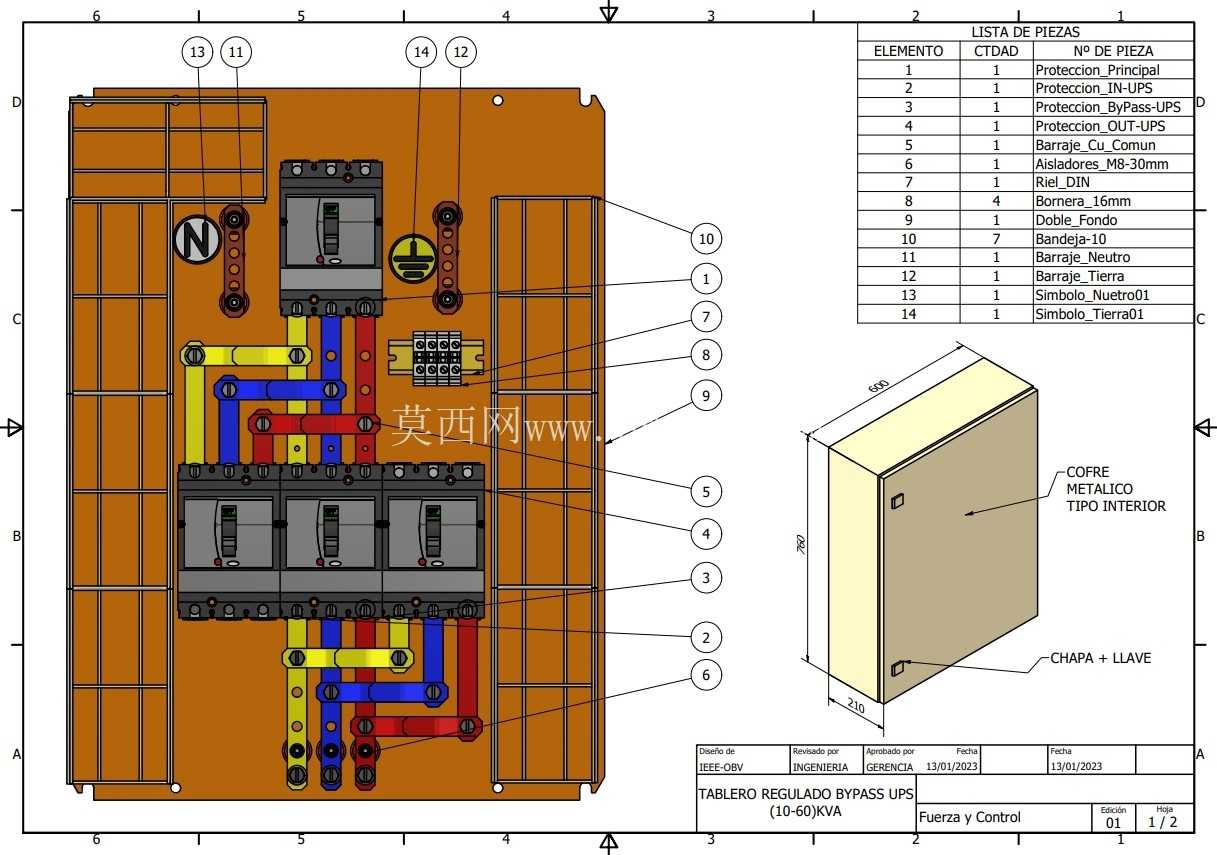

　　在数据中心、工业产线中控室、医疗影像设备机房这类对供电连续性要求极高的场景里，常规UPS设备一旦出现内部模块故障、需要例行维护检修时，直接断电切换会造成负载停机，带来不可预估的生产损失或数据风险，机柜旁路UPS装置就是为解决这一痛点设计的配电切换单元，整套结构完全围绕不停电维护、故障快速隔离的核心需求展开。从内部结构布局来看，装置采用立式柜式安装形态，主进线回路先接入主保护断路器，再分路至UPS输入接线端、UPS输出接线端，同时设置独立的手动旁路断路器，三个核心断路器之间设置机械联锁结构，从物理层面杜绝误操作导致的电源并联短路风险——操作维护时，先闭合旁路断路器，再断开UPS输出、输入断路器，即可将UPS模块完全从供电回路中隔离，全程负载端供电无中断，维护完成后按反向顺序操作即可切回UPS供电模式，整套切换逻辑不需要额外的电控辅助，纯机械结构即可实现可靠联锁，避免电控失效带来的操作风险。

　　内部母排采用分层分色排布设计，A、B、C三相母排分别采用黄、绿、红标识区分，零线采用蓝色母排，接地母排单独设置在柜体侧下方的专用安装位，母排弯折处全部做圆角处理，避免尖端放电，母排与断路器接线端的连接位置预留足够的螺栓紧固操作空间，不需要额外拆卸周边元件即可完成接线作业，每段母排的载流量按照10-50kVA的额定负载区间做冗余设计，满足长期满负荷运行的温升要求。

　　柜体外壳采用覆铝锌钢板折弯成型，门板与柜体框架之间设置连续的密封胶条，达到IP40的防护等级，可阻挡日常环境中的灰尘、杂物进入柜内造成元件短路，门板上设置专用的锁具与接地跨接线，避免门板带电引发安全隐患，柜体侧面预留标准的进出线敲落孔，支持上进上出、下进下出两种布线方式，适配不同机房的走线规划。从安装边界来看，柜体的整体深度控制在400mm以内，可直接并排安装在标准服务器机柜列中，不需要单独预留额外的安装空间，柜内元件的排布充分考虑了散热需求，主断路器等发热元件布置在柜体中上部，利用热空气自然上升的原理带走热量，不需要额外加装强制散热风扇即可满足长期运行的温度要求，柜内预留了足够的接线空间，多根大截面电缆接入时不会出现线缆挤压、弯折半径不足的问题。

　　整套结构的设计完全贴合现场运维的实际操作习惯，所有操作手柄都布置在柜体正面1.2米到1.8米的高度区间，运维人员站立状态下即可完成所有切换操作，不需要借助登高工具，每个断路器的操作位置都预留了标识牌安装位，可清晰标注每个回路的功能，避免运维人员误操作。内部的元件安装板采用可抽出式设计，当需要更换内部断路器、母排等元件时，只需要松开安装板的固定螺栓，即可将整个安装板连同元件抽出柜外作业，不需要探身到柜内狭小空间操作，大幅降低维护难度。柜体的接地系统做了等电位设计，所有金属结构件、元件安装板、门板都通过专用接地导线连接到主接地排，确保故障时柜体整体电位一致，避免接触电压伤人。在实际项目应用中，这类旁路UPS柜通常和UPS主机、输出配电柜并排安装，组成完整的不间断供电系统，相比内置旁路的UPS设备，独立外置的旁路柜可支持更大容量的负载切换，同时在UPS主机整体更换时，也能通过旁路回路持续给负载供电，真正实现供电零中断。
