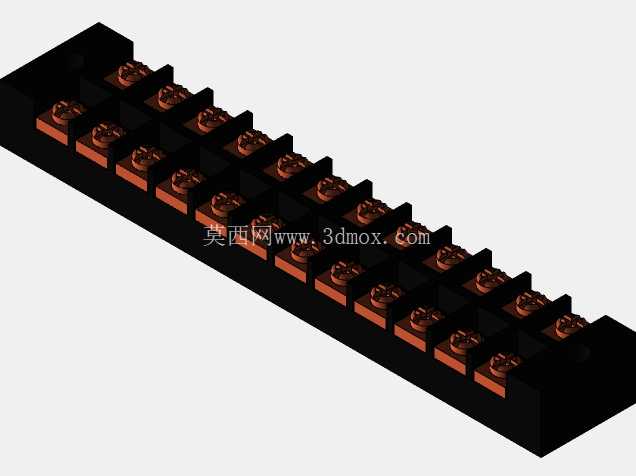

12位25A栅栏式接线端子结构设计

　　在低压配电、工业控制柜体、小型电源设备的二次回路接线场景中，多回路导线的分线连接一直是结构设计里需要兼顾可靠性与操作便捷性的环节，这款12位25A规格的栅栏式接线端子，就是针对这类场景开发的连接部件。日常做柜体布线、电源模块集成的时候，经常会遇到多根导线需要集中分接、同时要避免相邻接线位导线误碰短路的需求，这类栅栏式端子的结构刚好能解决这个痛点，相邻接线位之间的凸起隔栏，就是物理绝缘屏障，哪怕接线时导线铜丝有少量外露，也不会轻易和相邻回路搭接，大幅降低柜内布线的短路风险。

　　从结构设计逻辑来看，这款端子采用基座加接线位的分层布局，绝缘基座采用阻燃热固性材质模压成型，基座上均匀排布12个独立接线单元，每个单元对应一组压线螺丝与导电铜件，导电件采用紫铜镀锡处理，既保证导电性能，也能避免长期使用后铜件氧化导致接触电阻升高，适配25A额定电流下的长期载流需求，不会因为接触不良出现端子发热的问题。每个接线位的压线结构采用螺丝顶压式设计，适配线径范围覆盖常规配电用的多股软线与单股硬线，接线时只需要将剥好绝缘层的导线插入接线孔，拧紧顶部的压线螺丝即可完成固定，压线螺丝的头部做了防滑槽处理，螺丝刀操作时不容易滑牙，日常维护拆线也十分方便。

　　外形尺寸方面，整排端子的长度按照12位的间距均匀排布，相邻接线位的中心距留足了操作空间，哪怕是用电动螺丝刀批量接线，也不会因为间距过小碰到相邻的螺丝，基座的底部预留了标准安装孔位，可以直接通过螺丝固定在设备的安装板上，也可以适配标准导轨卡扣安装，安装边界的尺寸完全匹配常规低压电器的安装布局，不会和柜内其他元器件出现安装干涉。在实际设备应用中，这类端子常被用在小型电源变压器的输出端分线、工控设备的信号与动力回路分线、小型配电柜的二次回路转接等场景，相比传统的导线绞接后缠绝缘胶带的方式，这种端子排的连接方式一致性更好，每一路的连接压力都可以通过螺丝扭矩控制，长期运行在震动环境下也不会出现导线松脱的问题。

　　设计过程中，绝缘基座的隔栏高度做了针对性优化，隔栏高度高出压线螺丝顶部一定距离，不仅能防止相邻导线误碰，也能避免螺丝拧动过程中金属碎屑掉落到相邻接线位造成短路，基座的边缘做了圆角处理，安装操作时不会划伤操作人员的手部，导电件的嵌装结构采用过盈配合加定位卡扣的方式，和绝缘基座结合牢固，哪怕接线时过度用力拧螺丝，也不会出现导电件松动移位的问题。每个接线位的进线孔做了倒角导向设计，导线插入时不会被孔边的毛刺刮伤铜丝，能保证导线插入后完全被压线件压紧，不会出现部分铜丝外露的情况。从载流能力匹配来看，25A的额定载流量刚好适配常规小功率电源、控制回路的电流等级，12位的接线数量可以满足单台小型设备的大部分分线需求，不需要多排端子拼接，减少安装占用的空间。在做三维建模的时候，每个部件的配合公差都做了严谨的设定，绝缘基座的模压收缩率、导电件的冲压折弯公差、压线螺丝的螺纹配合精度都按照实际生产的工艺要求做了还原，模型可以直接用于生产开模前的结构验证，也可以用于设备布线时的布局干涉检查，提前预判安装过程中可能出现的空间不足问题。
