霍尼韦尔111SM17-T型微动开关结构设计

　　在工业自动化生产线的工位限位检测、小型家电的功能触发、工控设备的行程到位反馈场景里，这类小型微动开关是承担信号触发、电路通断控制的核心基础元件，本次拆解建模的霍尼韦尔111SM17-T微动开关，是目前低压控制回路里应用占比较高的一款基础型触发元件。从实际选型适配的角度看，这类微动开关的核心作用是通过外部机械力触发内部簧片的瞬动结构，在极小的行程位移下实现电路的快速通断，相比普通的按钮开关，它的触发行程更短、动作响应更快，且内部触点的通断速度和外部按压力度无关，能有效避免触点拉弧导致的接触不良问题，在频繁触发的工况下使用寿命更长。

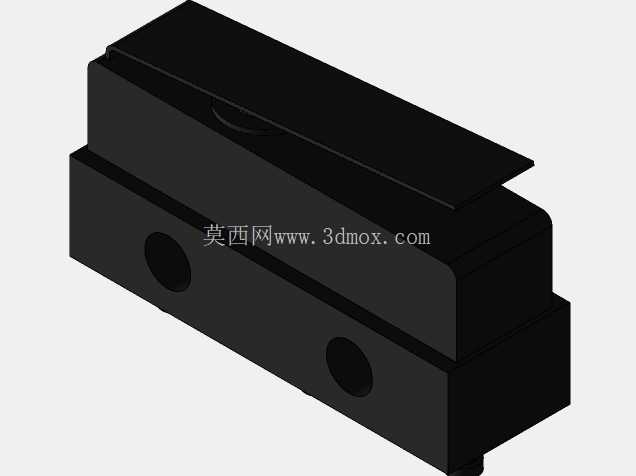

　　做这款开关的三维建模时，首先要还原的是它的瞬动机构核心逻辑：内部的铍青铜簧片是整个开关的功能核心，建模时需要严格还原簧片的预压弯折角度，这个角度直接决定了开关的触发力、复位行程以及动作临界点的位置，如果建模时簧片的弯折弧度偏差超过0.1mm，实际装配后就会出现触发压力过大、复位卡顿或者触点无法可靠闭合的问题。开关的外壳采用阻燃PBT材质，建模时要注意外壳的卡扣配合公差，上下壳的配合间隙控制在0.05mm以内，既不能过松导致装配后壳体晃动，也不能过紧导致装配时卡扣断裂，同时外壳上的触发按钮伸出孔要和按钮轴保持0.03mm的同轴度，避免按钮动作时出现卡滞。从安装边界来看，这款开关采用标准的侧装引脚设计，两个固定引脚的中心距严格按照行业通用的12.8mm间距设计，引脚直径1.2mm，适配市面上绝大多数PCB板的安装孔位，同时开关本体的总高度控制在10.2mm，宽度6.4mm，厚度3.5mm，属于超小型的微动开关品类，能适配狭小安装空间的设备需求，比如小型鼠标的按键触发、智能门锁的锁舌到位检测、3D打印机的限位触发等场景，都能利用它的小尺寸优势完成紧凑结构里的信号采集。

　　触发按钮的顶部做了圆弧过渡设计，这个细节是为了适配不同角度的触发外力，不管是垂直按压还是侧向小角度施力，都能顺利触发内部簧片动作，避免因为施力角度偏差导致的触发失效，建模时这个圆弧的R值控制在0.8mm，既保证了触发的顺滑度，也不会因为圆弧过大导致触发行程变长。开关的触点采用银合金材质，建模时要还原触点的铆接结构，静触点和动触点的接触面对平度要求极高，接触面的平面度控制在0.01mm以内，保证闭合时接触电阻稳定在50mΩ以下，避免大电流通过时出现触点发热的问题。在实际设备应用中，这款开关的额定负载为3A/250VAC，能满足绝大多数低压控制回路的通断需求，同时它的机械寿命达到100万次以上，电气寿命不低于10万次，在频繁触发的工位上能长期稳定工作，不需要频繁更换维护。建模过程中还要注意引脚的成型角度，直插式引脚的垂直度偏差不能超过0.1mm，否则在PCB波峰焊时会出现引脚插不进孔、焊接偏移的问题，引脚根部做了应力释放槽设计，避免装配时外力传导到开关内部导致簧片移位。

　　另外开关的复位弹簧参数也经过严格匹配，弹簧的线径0.15mm，自由长度2.3mm，预压量0.5mm，保证触发后按钮能快速复位，不会出现卡滞无法回弹的问题，建模时弹簧的螺距、圈数都要和实物一致，才能在后续的运动仿真里准确还原开关的触发手感和动作行程。从结构设计的合理性来看，这款开关的内部没有多余的冗余结构，所有零件都承担对应的功能，外壳的加强筋设计在不增加整体壁厚的前提下提升了壳体的抗冲击能力，即使受到1kg以内的外力冲击也不会出现壳体开裂的问题，适配工业现场相对复杂的安装环境。
