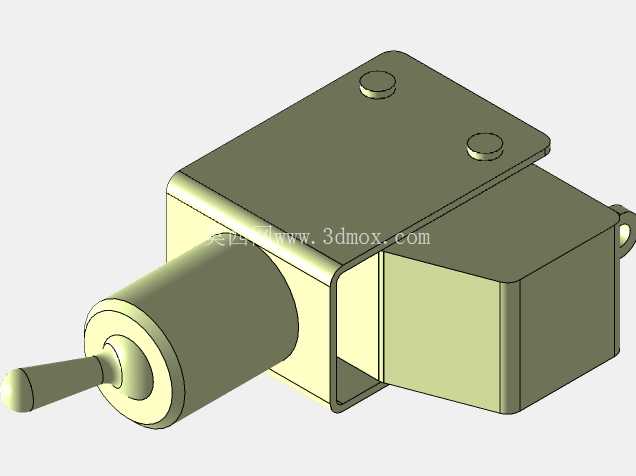

Тумблер МТ-1拨动式电源开关三维结构

　　在低压电气控制回路的搭建场景里，这类拨动式开关常被用于小功率电源回路的通断控制，常见于小型实验装置、老旧工控设备的本地操作面板、民用电气设备的电源切换位，承担着手动切断或导通回路供电的核心作用，区别于自锁按钮、船型开关，这类拨杆式结构的操作反馈更清晰，拨动手感的段落感明确，操作人员无需目视确认就能通过触感判断开关的通断状态，在光线不足的设备检修场景、需要盲操作的便携设备面板上适配性极强。从结构设计逻辑来看，这款开关的外壳采用绝缘耐温的酚醛树脂材质成型，外壳的壁厚控制在1.2mm左右，既保证了足够的结构强度抵御日常操作的拨动力冲击，也能在引脚焊接、回路过载产生局部温升时维持绝缘性能不下降，不会出现外壳形变导致内部触点错位的问题。

　　内部的触点组件采用银合金镀层的铜质基材，接触电阻控制在毫欧级，避免长期带载通断时触点发热氧化，拨杆的转动轴位置设置了复位弹片与定位卡槽，两个稳定工位分别对应回路导通与断开状态，拨杆摆动的角度控制在30度左右，操作行程不会过长导致面板操作空间不足，也不会因为行程过短出现误碰触发的问题。从安装边界来看，这款开关采用螺纹式面板固定结构，主体的安装开孔直径为12mm，配套的锁紧螺母可以适配1mm到5mm厚度的设备面板，不管是薄铁皮材质的工控机箱、还是厚度较大的绝缘塑料操作面板，都能通过调整螺母的锁紧位置实现牢固固定，不会因为设备运行的振动出现松脱移位。

　　引脚部分采用标准的焊片式结构，两个主回路引脚的间距为6.5mm，既可以直接焊接导线连接回路，也能配套标准的2.8mm插簧端子实现快速接线，在批量设备组装时能大幅减少接线的工时消耗。设计过程中重点考量了操作寿命的冗余，内部弹片的材质选用锡磷青铜，经过时效处理后弹性衰减率极低，在额定的5A/250VAC负载下可以实现超过10000次的通断操作不会出现触点接触不良、弹片失效的问题，拨杆与外壳的配合位置设置了防尘密封圈，能阻挡日常使用环境中的粉尘、少量溅水进入开关内部，适配车间、户外便携设备等非洁净环境的使用需求。

　　不同于市面上常见的微型拨动开关，这款开关的拨杆长度更长，操作时的力臂更长，所需的拨动力度更小，即使是戴薄劳保手套的操作人员也能轻松完成拨动操作，不会出现戴手套时抠不动拨杆的尴尬情况。外壳的外形采用方形切角设计，安装到面板上之后不会随螺母锁紧出现跟转，安装时不需要额外用工具固定开关主体，单人就能完成面板上的装配作业，引脚的焊接位置预留了足够的焊锡浸润空间，手工焊接时不会出现焊锡流到外壳缝隙里卡住拨杆的问题，波峰焊工艺下也能耐受260摄氏度的短时高温，不会出现外壳融化变形的情况。在三维建模过程中，所有的配合间隙都按照实际量产的公差要求设置，拨杆的转动间隙控制在0.1mm以内，既保证转动顺畅没有卡滞，也不会出现间隙过大导致的拨杆晃动问题，外壳的合模线位置做了弱化处理，实际生产中不会出现锋利的飞边划伤操作人员手指的隐患，固定螺纹的精度按照公制细牙螺纹的标准制作，和标准锁紧螺母的配合顺畅，不会出现滑牙、锁不紧的问题。
