俄标ПТ-6-18型拨动式电源开关结构设计

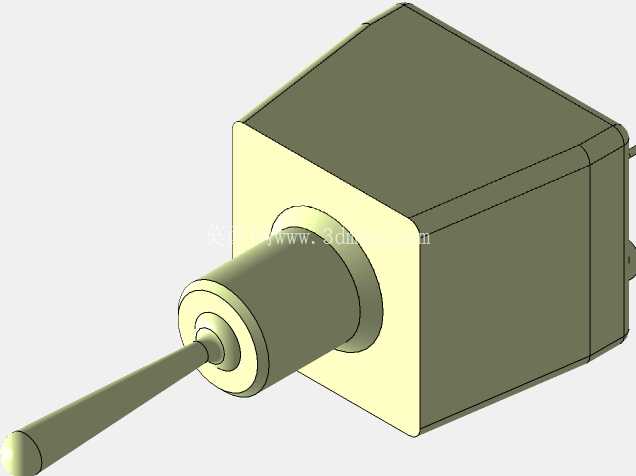

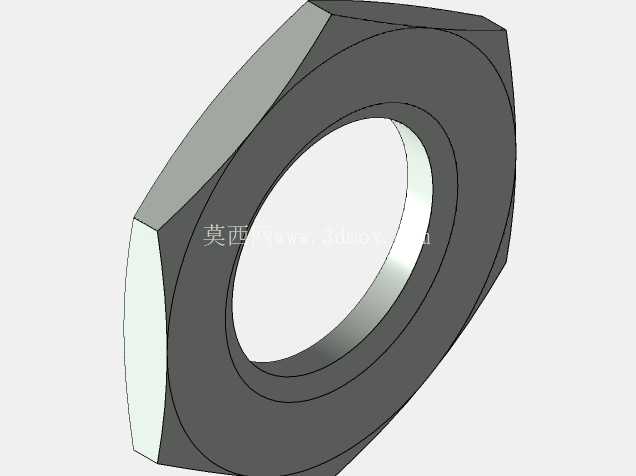

　　这款ПТ-6-18型拨动开关的三维结构，是针对低压小功率电气回路通断需求开发的控制元件，日常在民用小家电控制板、小型工业测控装置、教学实验台供电回路、低压配电信号回路里都能见到这类元件的身影，它的核心作用是通过手动拨杆的位移，带动内部动触点完成与静触点的接合与分离，实现回路电源的通断控制，相比同规格的按钮式开关，拨动式结构的操作状态辨识度更高，操作人员可以直接通过拨杆的位置判断回路是否处于导通状态，能有效避免误操作带来的设备带电风险。

　　从结构设计逻辑来看，这款开关的整体布局完全围绕触点可靠接触、操作手感清晰、安装适配性强三个核心目标展开。外壳采用阻燃热固性塑料注塑成型，所有棱角位置都做了R0.5的圆角过渡，既避免装配时划伤操作人员手部，也能减少注塑过程中的应力集中问题，防止外壳在高低温循环工况下出现开裂。内部的动触点采用铍青铜片冲压成型，触点表面镀银处理，既保证了导通时的接触电阻足够低，避免长期带载工作时触点过热氧化，也利用铍青铜的弹性特性，给拨杆操作提供清晰的档位反馈手感，当拨杆拨动到导通位置时，弹片的预紧力会让动触点与静触点保持足够的接触压力，即使设备存在小幅振动，也不会出现触点瞬间断开导致的回路断电问题。静触点采用铜嵌件注塑固定在外壳底座上，嵌件与外壳的结合面设计了两道环形密封槽，能阻挡日常使用中的灰尘、少量飞溅液体进入开关内部，避免触点积灰造成接触不良。

　　安装边界方面，这款开关采用面板嵌入式安装结构，主体安装部分的截面尺寸适配常规16mm直径的面板开孔，安装时从面板正面插入后，通过背部的塑料卡扣卡紧在面板上，不需要额外的螺母固定，装配效率比螺纹固定结构提升近40%，卡扣的卡接量设计为1.2mm，适配1-2mm厚度的钢板、塑料面板安装需求，覆盖了绝大多数小型电气设备的面板厚度范围。拨杆的操作行程设计为4mm，操作力控制在3-5N区间，既不会因为操作力过小导致轻微触碰就误触发，也不会因为操作力过大让操作人员频繁操作时产生手部疲劳。接线端采用焊片式结构，焊片的厚度为0.8mm，宽度为3.2mm，既可以直接焊接导线连接回路，也可以适配标准6.3mm规格的插簧端子，方便不同生产场景下的接线工艺选择，焊片与内部静触点采用一体化冲压结构，避免了铆接连接带来的接触电阻不稳定问题。

　　在实际选型适配过程中，这类拨动开关需要重点关注三个维度的参数匹配：首先是额定载流能力，这款开关的触点接触压力经过校准，适配交流250V电压下6A以内的阻性负载通断，不能直接用于电机、电磁阀这类感性大冲击负载的主回路控制，否则容易在触点分断时产生的电弧烧蚀触点表面，缩短开关使用寿命；其次是安装空间的预留，开关背部的接线端需要预留至少15mm的导线弯折空间，避免导线过度弯折导致的焊片受力松动，同时面板背部需要预留22mm的深度空间，保证开关插入后不会与内部的PCB板、其他元器件产生干涉；最后是操作位置的布局，拨杆的操作面需要高出安装面板表面3mm，周围要预留至少10mm的操作空间，方便操作人员用指尖完成拨动操作，不会被周围的其他元件、面板结构挡住操作路径。

　　从三维建模的细节处理来看，这款模型还原了实际产品的所有装配关系：外壳的卡扣位置做了0.2°的拔模斜度，符合注塑件的生产工艺要求；内部弹片的弯曲弧度完全按照实际冲压成型的角度绘制，能够直接用于后续的结构干涉检查、装配模拟；拨杆与外壳的配合间隙设计为0.15mm，既保证拨杆拨动时没有卡滞感，也不会因为间隙过大导致拨杆晃动量超标，影响操作手感。在进行设备整体装配设计时，可以直接调用这个模型完成面板开孔的位置定位、接线空间的校核，不需要再手动测绘开关尺寸，能有效缩短电气控制部分的设计周期，避免因为尺寸测绘误差导致的装配干涉问题。
