KINGBRIGHT贴片发光二极管结构设计

　　在做消费类电子、工业控制板卡的PCB布局设计时，贴片LED是最常接触的板载指示元器件，这次梳理的这款4040规格红色贴片发光元件，是KINGBRIGHT旗下常用的中小尺寸指示类器件，在做板卡三维布局干涉检查、整机装配模拟时，这类小尺寸元件的建模精度直接影响后续结构件开孔、面板透光位的匹配度。

　　从实际应用场景来看，这类4040尺寸的红色贴片LED，覆盖的使用场景非常广，小到手持测温设备、便携检测仪器的状态指示灯，大到工业控制柜的面板信号指示、工控IO模块的通道状态反馈，甚至是小型家电的功能提示位，都会用到这类封装的发光元件。不同于直插式LED需要预留引脚穿孔、波峰焊的工艺空间，贴片封装的元件可以直接走SMT回流焊工艺，适配目前主流的高密度PCB布板需求，尤其是在板上空间紧张、需要排布多路指示信号的场景下，4040的尺寸刚好平衡了发光亮度和占用板面空间的需求，不会像0603、0805封装的LED因为尺寸太小导致焊接对位难度提升，也不会像5050封装那样占用过多板面布线空间。

　　从功能特性上来说，这款红色发光的贴片LED，发光波长适配人眼对红色警示信号的敏感区间，在室内光照环境下不需要额外加导光结构就能获得清晰的可视效果，在做低功耗设备设计时，小电流驱动下就能达到足够的指示亮度，不会给板载电源回路增加过多负载。元件的封装本体采用耐高温的工程塑料材质，能够承受回流焊过程中的高温冲击，不会出现封装变形、引脚脱落的问题，封装边缘的尺寸一致性较好，在SMT贴片时吸嘴抓取的定位精度有保障，能降低批量生产时的抛料率。

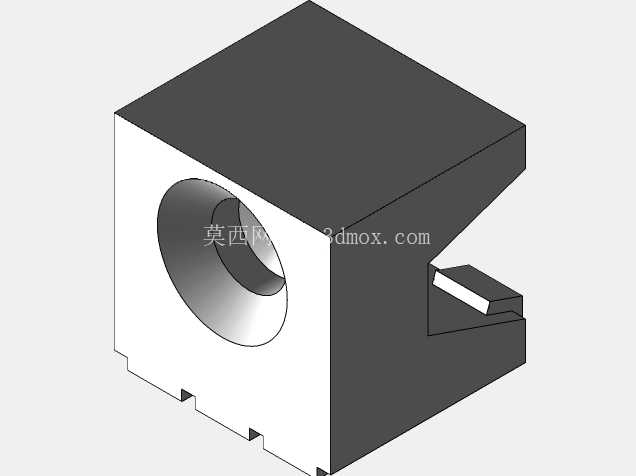

　　做这款元件的三维建模时，首先要明确安装边界的约束条件：元件的焊盘尺寸需要匹配120封装的标准焊盘规范，焊盘的外延长度、内间距要严格对应 datasheet 里的推荐值，避免出现建模尺寸偏差导致后续生成钢网时开口尺寸错误，影响焊接质量。本体的高度尺寸是结构设计时的核心参数，在板卡上方有透明面罩、导光柱或者外壳结构时，本体高度直接决定了导光柱和LED发光面的距离，距离过大会导致光线发散、指示亮度不足，距离过小则会出现装配时结构件压碰LED本体，导致元件虚焊或者封装破损的问题。建模时还要注意发光区的位置标注，虽然三维模型不需要做光学仿真，但明确发光面的中心位置，能方便后续结构设计时对齐导光柱的中心，避免出现光线偏斜、亮斑不均匀的问题。

　　从设计思路上看，这类标准贴片元件的建模不需要做过多的自定义结构，重点是还原真实元件的安装干涉边界：引脚的弯折角度、焊盘的裸露区域、本体的倒角细节都要和实物一致，不能为了建模省事把本体做成简单的方块，忽略引脚突出本体的部分——很多新手工程师在做PCB装配模拟时，经常会忽略元件引脚在焊盘上的延伸长度，导致后续设计的板卡固定柱、周边结构件和引脚出现干涉，打样后才发现装配问题，反而增加了改板成本。另外，这款元件的6x4尺寸规格是指本体的长宽尺寸，建模时要注意区分本体尺寸和焊盘总占用尺寸，焊盘在本体外的延伸部分是焊接时的锡膏附着区域，这部分的空间不能被其他结构件占用，否则会导致焊接时锡膏被结构件刮蹭，出现虚焊、连锡的工艺问题。

　　在实际选型使用时，这类红色贴片LED常被用作电源指示、故障报警、信号状态反馈的载体，因为红色光的穿透性较好，即使在设备外壳有半透明磨砂层的情况下，也能清晰传递信号状态。在做三维装配检查时，还要注意LED周边的元件高度差，如果LED周边有过高的电解电容、接插件等元件，可能会遮挡LED的发光角度，导致从设备正面观察时看不到指示状态，这时候就需要在建模时提前模拟不同观察角度下的可视范围，调整LED的布局位置或者增加导光结构将光线引导到面板可视区域。

　　另外，在做整机的三防漆涂覆工艺模拟时，这款LED的发光面区域需要在模型里单独做面的区分，方便后续导出工艺文件时标注发光面的遮蔽区域，避免三防漆覆盖在发光面上导致透光率下降，影响指示效果。很多结构工程师在建模时只关注外形尺寸，忽略了工艺层面的细节标注，导致后续生产时出现工艺遗漏，反而影响产品的最终交付质量。这类标准电子元件的三维模型，核心价值就是在设计阶段提前排查所有可能的装配、工艺、可视性问题，把所有潜在的设计风险在虚拟装配阶段解决掉，减少后续打样、试产阶段的修改次数，这也是三维建模在硬件结构设计中最实际的作用。
