气动机械单向非返回阀结构设计

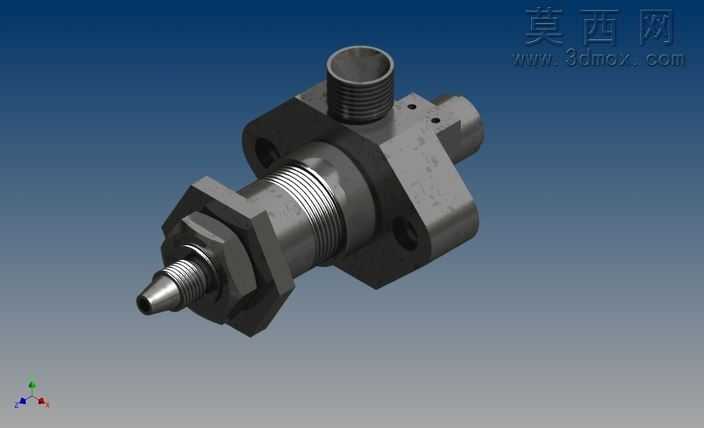

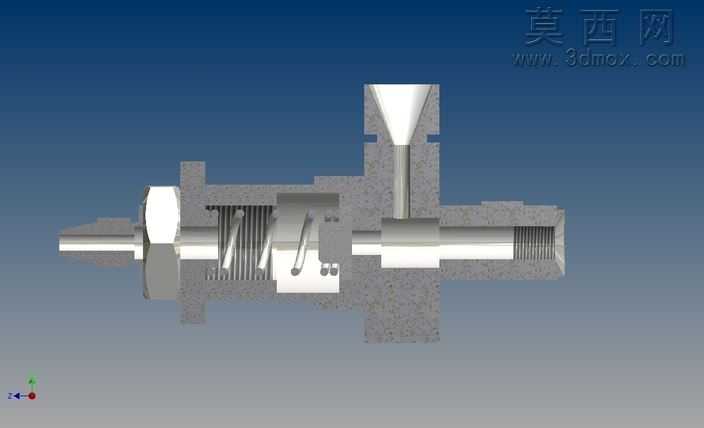

本作品为气动机械单向非返回阀的三维建模设计，建模过程中严格遵循机械加工的公差配合要求，对阀体的每一处结构都进行了精准的尺寸还原。首先从主体阀体的基体结构开始建模，通过拉伸、旋转、切除等基础特征命令搭建出阀体的整体轮廓，精准还原了阀体上带法兰的安装定位结构，法兰上的安装孔位严格按照气动管路的通用安装标准进行尺寸设定，保证模型可直接对接常规气动系统的安装接口。针对阀体上部的外螺纹接口，建模时采用螺旋线扫描切除的方式生成标准管螺纹结构，螺纹的牙型、螺距、有效旋合长度都符合气动管路的连接规范，可直观展示管路对接的装配关系。阀体前端的喷嘴结构做了精细化建模，喷嘴的锥形收缩段、端部的喷口孔径都按照实际气动喷嘴的通流特性设计，还原了介质流出时的流道形态。阀体中部的阀芯装配区域，建模时预留了精准的阀芯滑动腔室，配合六角锁紧螺母的结构，还原了阀门开启压力的调节结构，当前配置下阀门开启档位设定为5档，可通过调整锁紧螺母的预紧力改变弹簧张紧程度，进而调整阀门的开启压力阈值，满足不同工况下的压力开启需求。阀体顶部预留的压力表安装接口，采用标准内螺纹结构设计，可直接适配常规气动压力表的安装，方便实时监测阀前压力数值。材质渲染方面，阀体主体采用金属碳钢材质，赋予了哑光金属质感，表面做了轻微的机加工纹理处理，还原金属零件经机加工后的真实表面状态；螺纹部位做了轻微的反光处理，突出螺纹的牙型轮廓；锁紧螺母、喷嘴端部等部位做了差异化的金属质感区分，让不同装配部件的视觉层次更加清晰。渲染场景采用渐变蓝色背景，搭配柔和的环境光与定向补光，突出阀体的立体结构与装配细节，可清晰观察到各个部件的装配位置与连接关系。整个模型的结构设计完全围绕单向阀的止回功能展开，所有流道都做了圆滑过渡处理，避免介质流动时产生不必要的压损，同时兼顾了零件的加工工艺性，不存在无法加工的异形结构，可直接用于机械设计教学、气动系统方案演示、产品逆向设计参考等场景，能够帮助使用者直观理解气动单向非返回阀的工作原理与结构组成。
