工业控制用按钮式机电信号采集部件

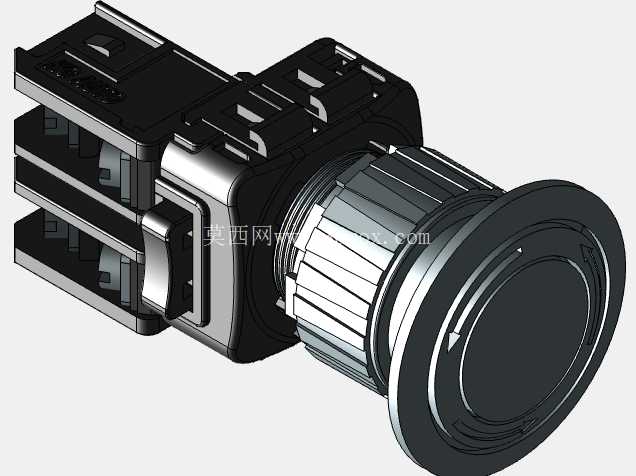

　　这款部件主要面向工业控制柜、设备操作面板的信号交互场景，在生产线工位操作盒、机床操作面板、自动化设备本地控制端都能见到同类结构的应用，核心作用是实现人工操作指令的信号转换与传输，将操作人员的按压动作转化为可被控制系统识别的电信号，同时兼顾面板安装后的防护与操作手感需求。从结构设计来看，整体采用前装式面板安装逻辑，前端的操作头带有防滑滚花结构，操作面做了圆弧过渡处理，既避免操作时的尖锐棱角磕碰，也能在戴劳保手套操作时提供足够的摩擦力，不会出现打滑按空的情况。操作头后侧的螺纹锁紧结构是这类面板安装元件的典型设计，适配标准厚度的控制柜门板，通过后侧的锁紧螺母可以快速完成在面板开孔处的固定，不需要额外的安装支架，能大幅减少现场装配的工时。

　　后部的接线基座采用模块化叠装设计，基座上的卡扣结构可以根据实际信号回路需求扩展触点模块，不需要更换整体部件就能适配常开、常闭或者多回路的信号输出需求，接线端采用防松脱的压线结构，能适配工业场景常见的多股软线与单股硬线，在设备长期运行产生振动的工况下，也不会出现接线松动导致的信号中断问题。设计过程中优先考虑了操作的反馈手感，操作头的按压行程做了合理的区间设置，按压到位时有清晰的触感反馈，操作人员不需要额外观察指示灯就能确认动作是否触发，能有效降低操作失误率。

　　部件整体的外形边界做了严格的尺寸控制，前端操作头的直径符合工控面板元件的通用尺寸规范，后部基座的长宽尺寸控制在紧凑范围内，在面板背后布线空间有限的场景下，不会和其他电气元件产生安装干涉，相邻安装的同类型元件之间可以按照标准间距排布，充分利用面板的安装空间。基座侧面的导向卡槽结构，能保证叠装触点模块时的对位精度，装配时不需要反复调整位置，卡扣卡入到位后有明显的锁定反馈，避免模块松脱。在实际选型应用中，这类部件需要匹配面板的开孔尺寸，这款结构的安装开孔符合行业通用的孔径标准，可以直接替换同规格的老旧部件，不需要对原有面板进行二次加工，降低设备改造的成本。

　　部件的外壳材料选用了工业场景常用的耐磨工程塑料，表面做了哑光处理，在车间照明环境下不会产生反光晃眼的问题，同时材料具备一定的耐油污性能，在机加工、装配车间存在少量切削液、机油飞溅的场景下，表面不会被快速腐蚀，日常清洁也比较方便。接线端的防护结构能避免金属碎屑、灰尘落入接线部位造成的短路风险，适配工业现场相对复杂的使用环境。从建模逻辑来看，整个部件的装配关系完全还原实际生产装配的流程，前端操作头的内部复位弹簧结构、触点的通断动作行程都做了对应还原，在做设备整体的干涉检查时，可以直接模拟部件按压时的动作行程，确认操作时不会和面板上的防护门、标识牌等周边结构产生碰撞。后部的接线端预留了足够的接线空间，在三维布线过程中，可以准确计算导线的弯曲半径，避免出现导线过度弯折导致的线芯断裂问题。安装螺纹的长度覆盖了常规控制柜门板的厚度范围，不管是薄钢板门板还是绝缘材质的厚面板，都能通过锁紧螺母完成可靠固定，锁紧螺母的侧边做了防滑槽设计，徒手就能完成初步锁紧，后续用工具加固时也不会出现打滑的情况。
