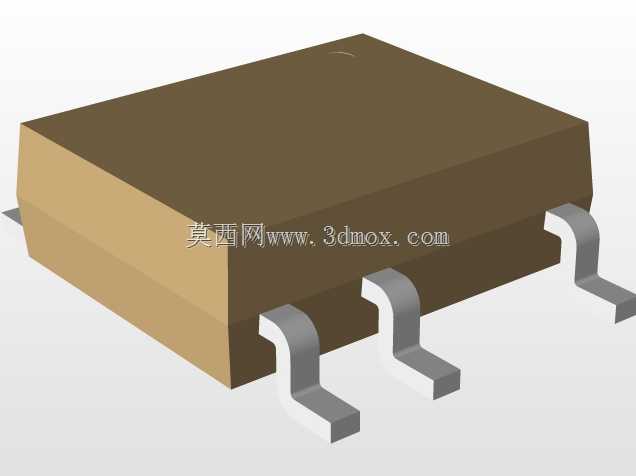

非汽车类LED驱动用MT7844芯片三维结构

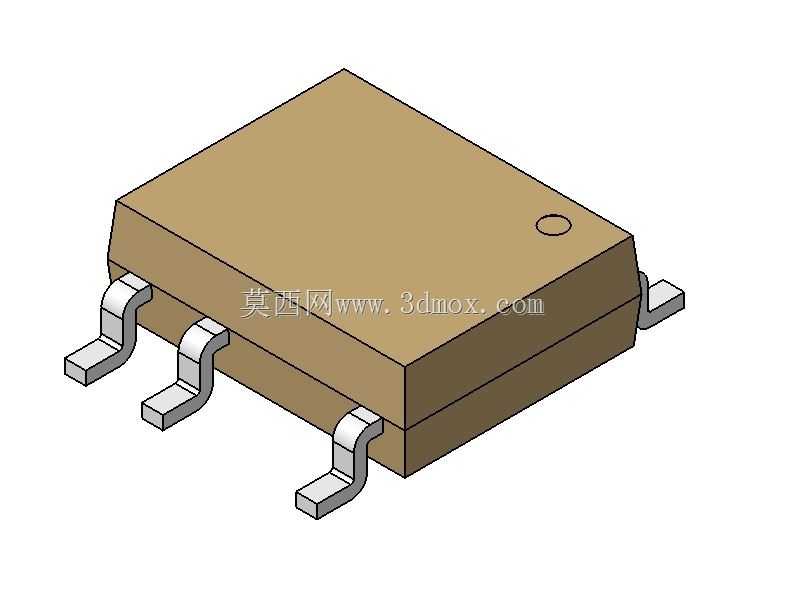

　　在非车载LED照明产品的电路设计环节，这类贴片封装的电源驱动芯片是整灯电源板的核心功率器件，主要承担交流输入侧到LED负载侧的恒流控制功能，适配室内吸顶灯、面板灯、商用筒灯等常规民用及商用照明场景，无需满足车规级的宽温、抗振动特殊要求，能在常规室内环境温湿度范围内稳定输出恒定电流，避免LED灯珠因电流波动出现光衰过快、频闪等问题。从结构设计角度看，该芯片采用表贴式弯脚封装，引脚成型时做了标准的共面度管控，焊接时能与PCB焊盘充分贴合，过回流焊过程中不会出现引脚翘曲、虚焊的问题，封装本体顶部的圆形标记点为引脚1定位标识，生产贴片时可通过视觉识别设备快速判定器件摆放方向，避免反向贴装导致的电路烧毁问题。

　　设计该三维模型时，优先还原了封装本体的实际注塑成型轮廓，本体边缘的微小脱模斜度、引脚根部与塑封体结合的溢胶边界都做了写实还原，没有做过度的理想化倒角处理，能直接用于PCB布局阶段的干涉检查——很多新手工程师在做电源板布局时，容易忽略芯片塑封体与周边电解电容、电阻的高度差，以及引脚伸出长度与焊盘的匹配度，导入该模型后可直接在装配环境下模拟焊接后的实际状态，核对焊盘间距是否符合引脚成型尺寸，避免后期打样时出现器件与周边结构件顶碰、焊盘设计不匹配导致的焊接不良。

　　尺寸层面严格遵循器件手册的典型值管控，本体长宽高控制在4.9mm6.05mm1.75mm的公差范围内，引脚的弯折角度、伸出长度、引脚间距都按照量产器件的实际成型尺寸建模，没有随意放大或缩小安装边界，在做电源模块的整体堆叠设计时，可直接将该模型调入PCB装配文件，核对芯片与电源板外壳、散热片的间隙，尤其是针对塑封外壳的LED驱动电源，要预留足够的电气安全间隙，避免芯片引脚与外壳金属部分距离不足导致的耐压测试不通过。

　　不同于车规级驱动芯片需要做额外的散热增强设计，该型号芯片的散热主要通过引脚向PCB铜箔传导，建模时也还原了引脚与塑封体结合处的接触面积，方便结构工程师在设计PCB时对应预留散热铜皮的尺寸，不需要额外加装独立散热片就能满足常规功率下的散热需求。在做整灯的BOM选型核对时，该三维模型可直接与器件规格书的尺寸做交叉验证，避免因采购的器件封装尺寸偏差导致的整机组装问题，很多中小功率LED电源的生产过程中，经常出现不同批次芯片引脚成型尺寸略有差异的问题，建模时保留了引脚的合理公差余量，能适配多数正规厂商生产的同型号器件，不需要针对单一供应商的器件单独调整封装尺寸。对于刚接触LED电源设计的结构工程师来说，可通过该模型直观理解表贴电源芯片的封装结构，区分不同引脚的功能对应的走线空间，在布局时预留足够的走线宽度，尤其是功率回路的引脚对应的铜箔要满足载流要求，避免因铜箔过窄导致的工作时温升过高。
