透明壳体机械结构三维设计作品

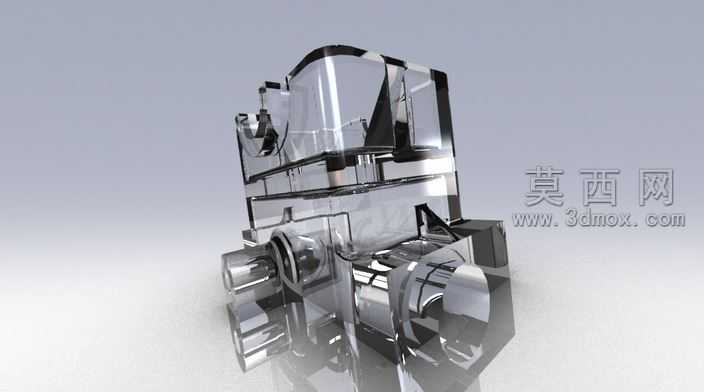

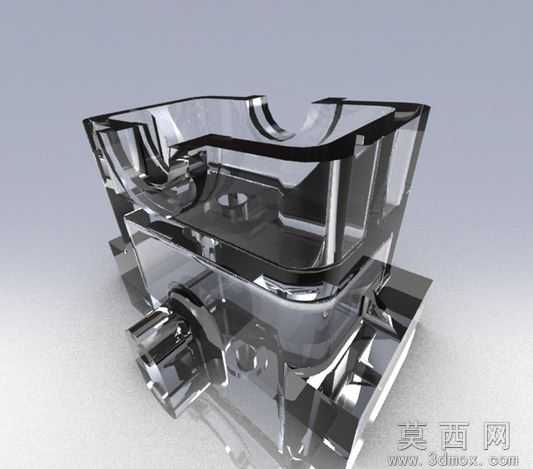

本作品采用三维参数化建模思路完成整体结构搭建，建模过程中优先以基准面、基准轴作为定位参照，先完成主体基座的实体特征构建，通过拉伸、切除、拔模等基础特征命令搭建出基座的承托结构与安装定位槽，再逐步向上构建上层壳体的轮廓曲面，针对壳体的弧形过渡区域采用曲面放样、边界曲面等命令保证曲面顺滑度，避免出现棱角生硬的拼接痕迹。材质设置阶段，为了清晰展现内部嵌套的机械结构，外层壳体选用高透亚克力材质，调整材质的折射率、透明度与反射参数，模拟真实透明塑料的光线折射效果，既可以清晰呈现壳体内部的凸台、卡槽、轴孔等细节结构，也能通过半透明的视觉层次区分内外结构的装配关系；内部金属结构部分选用抛光金属材质，调整金属的粗糙度、高光反射强度，模拟机加工金属零件的亮面质感，与外层透明壳体形成鲜明的材质对比，让整体结构的层次关系一目了然。结构设计上，壳体边缘设置了加厚的承力边框，边框处预留了弧形避让槽，用于适配对应装配部件的轮廓，壳体内部设置了多组定位凸台与安装柱，凸台位置经过尺寸校准，可与内部金属构件的安装孔精准对位，底部基座设置了伸出式轴接结构，轴体部分做了阶梯轴设计，不同轴段的直径差用于装配时的轴向定位，轴端设置了卡位结构防止装配后出现轴向窜动。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，突出透明壳体的折射光影与金属结构的高光轮廓，辅助光源从侧后方补光，弱化模型暗部的死黑区域，底部添加弱反光地面，让模型呈现自然的投影效果，最终渲染图可以清晰展现整个构件的内外结构关系、装配逻辑与细节特征，可用于机械结构教学、零件装配演示等场景，建模过程中所有特征均保留参数化历史记录，可根据实际装配需求快速调整各部分的尺寸参数，适配不同的安装使用场景。
