IPHONE4智能手机外观结构三维建模作品

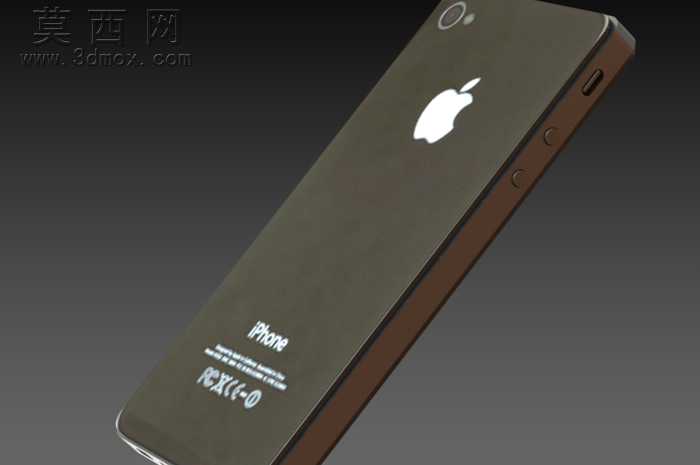

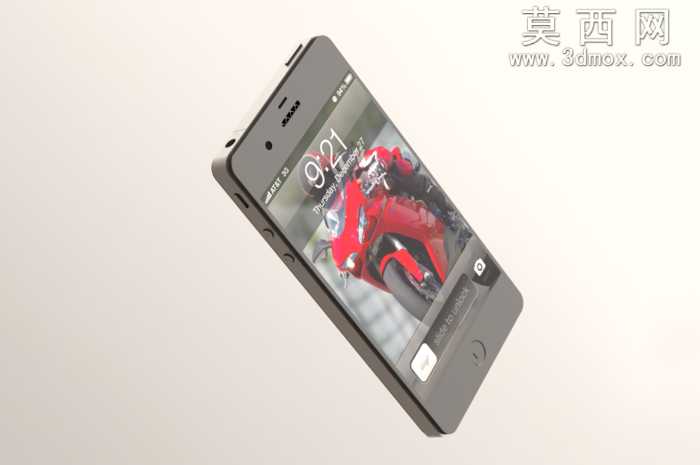

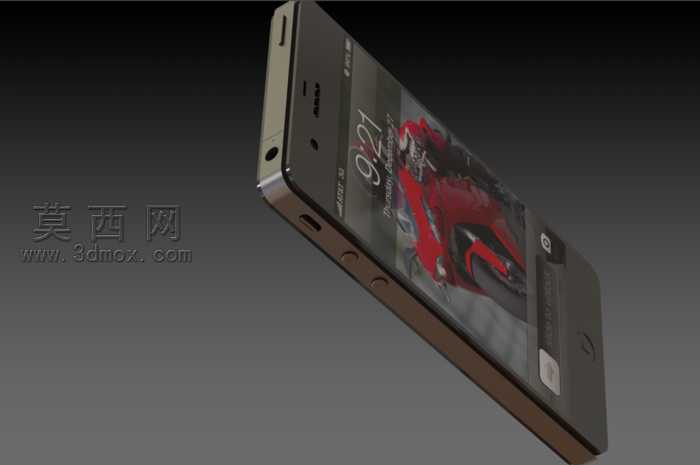

本作品为IPHONE4智能手机的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循实物1:1比例还原的设计思路，从外观轮廓到细节结构都做了精细化处理。建模初期先梳理IPHONE4的经典设计特征：前后玻璃面板搭配金属中框的三明治结构、机身侧边的按键布局、正面顶部的听筒与前置摄像头开孔、底部的扬声器与数据接口排布，先通过草绘绘制机身正侧面的基准轮廓线，确定机身的长宽厚参数与边角的圆弧倒角半径，保证整体比例与真机一致。实体建模阶段，先构建机身主体的基础实体，通过拉伸、切除命令完成中框的金属边框结构，对边框上的静音键、音量键、电源键的开槽位置做精准定位，单独构建按键零件后装配到对应位置，还原按键的凸起形态与装配间隙。前后玻璃面板部分单独建模，赋予高透光的玻璃材质，调整材质的反射率与粗糙度参数，模拟康宁大猩猩玻璃的光滑质感与环境反射效果；金属中框部分赋予不锈钢材质，调整金属的漫反射、高光参数，还原不锈钢边框的磨砂金属质感与边缘高光表现。屏幕部分单独构建分层结构，区分外层保护玻璃与内层显示区域，显示区域赋予深色屏幕材质，模拟熄屏状态下的屏幕质感，同时还原屏幕边缘的窄边框设计细节。机身背部的后置摄像头、闪光灯位置通过精准的定位切除，构建摄像头的凸起保护圈与镜片结构，还原背部苹果logo的内嵌效果，对logo的边缘做细微的倒角处理，模拟真机logo的精致质感。渲染阶段搭建暗调光影场景，采用侧上方主光源搭配环境补光，突出金属中框的光泽层次与玻璃面板的反光效果，调整阴影参数让机身在承载面上的投影自然柔和，通过多角度渲染展示机身的正面、侧面、背面的结构细节，完整呈现IPHONE4经典的直板触控手机设计形态，建模过程中对各零件的装配关系做了合理约束，保证模型结构逻辑符合真实产品的装配逻辑，可用于产品外观展示、结构参考等相关场景。
