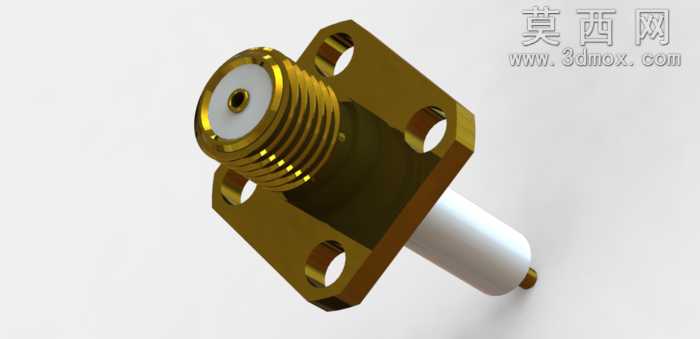

带四孔安装法兰的SMA射频连接器三维建模

本作品为SMA型射频同轴连接器的三维参数化建模成果，建模过程严格遵循射频连接器行业通用尺寸规范，完整还原了四孔法兰安装型SMA连接器的全部结构细节。建模阶段首先以连接器的中心轴线为全局基准，依次构建内导体、介质绝缘层、外导体、法兰安装座四大核心结构模块：内导体采用插针式设计，顶端接触段严格按照SMA接口标准控制直径与同轴度公差，尾部延伸段做了适配线缆焊接的台阶结构处理；介质绝缘层选用聚四氟乙烯材质对应的结构尺寸，精准卡接于内外导体之间，保证内外导体的同轴定位精度，同时预留了足够的介质耐压结构厚度；外导体部分完整还原了标准SMA公头的外螺纹结构、接口端面的密封贴合面，螺纹段的牙型、螺距、退刀槽结构均按照标准机械螺纹参数建模，无简化失真；法兰安装座采用方形带四安装孔的结构，四个安装孔围绕中心轴线呈对称分布，孔位间距、孔径、法兰厚度均匹配常规面板安装的尺寸要求，法兰与外导体衔接处做了圆角过渡处理，还原真实机加工零件的工艺特征。材质与渲染阶段，针对不同部件的真实材质做了分层材质赋予：黄铜材质的外导体与法兰部分，调整金属材质的粗糙度、反射率参数，还原镀金黄铜件的金属光泽与细腻的机加工纹理；聚四氟乙烯介质部分赋予哑光白色塑料材质，调整漫反射参数还原聚四氟乙烯特有的温润哑光质感；内导体接触端面做了白色绝缘介质与中心插针的材质区分，中心插针同样赋予镀金金属材质。渲染阶段采用工作室柔光布光方案，主光源从侧上方打亮连接器的主体结构，辅助光源补全暗部细节，添加柔和的环境反射效果，清晰呈现金属件的高光转折与结构层次，同时保留了零件表面的细微机加工纹理，避免渲染效果过于塑料化。结构设计上充分考虑了该类连接器的实际装配逻辑，各部件之间的配合间隙、卡接结构均做了还原，可直接用于射频组件的装配模拟、面板安装结构的干涉检查，也可作为射频类教学演示的三维素材使用。
