道路车辆系统对位连接装置结构设计

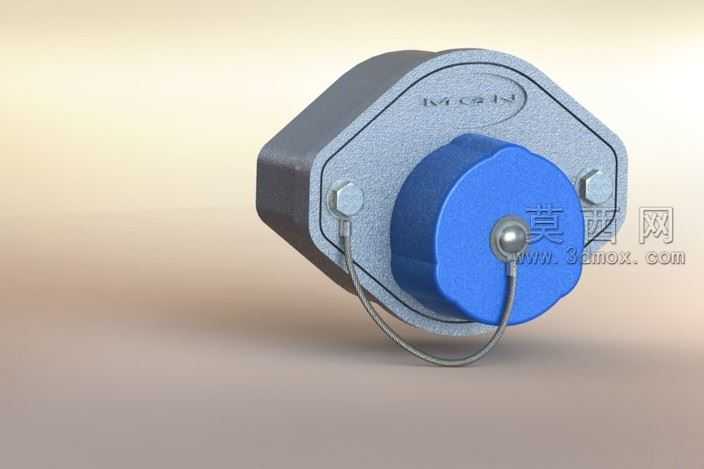

本作品为面向道路车辆配套系统的对位连接装置三维建模成果，建模过程依托专业三维设计环境完成，整体采用自顶向下的设计思路，先完成核心功能模块的布局定位，再逐步细化各零部件的细节结构，确保各部件装配间隙符合工业使用标准。模型主体外壳采用多边形切角造型，既兼顾了安装时的空间适配性，也通过规整的安装面提升了部件固定时的贴合度，外壳表面做了细腻的磨砂金属质感处理，还原了铸铝材质的哑光颗粒纹理，边缘处做了微小的倒角过渡，避免尖锐棱角带来的安装划伤风险。装置前端的蓝色端盖为核心防护部件，建模时单独拆分了独立的零件结构，端盖表面做了光滑的工程塑料材质渲染，色彩饱和度适中，和金属外壳形成清晰的视觉区分，端盖上预留的接线点位做了精准的定位开孔，配套的金属接线端子采用亮面金属材质渲染，端子尾部的连接导线做了自然的弯曲弧度处理，还原了线材的柔软质感，导线和端子的衔接处做了压接结构的细节刻画，还原真实线束的装配形态。外壳侧面的固定螺栓采用标准外六角零件建模，螺栓头部的防滑纹理、螺纹段的牙型细节都做了精细化还原，装配时和外壳的沉头孔位完全契合，没有出现错位或干涉问题。整体渲染采用柔和的侧方主光源搭配底部补光，既突出了金属外壳的质感层次，也清晰展现了蓝色端盖的轮廓边界，背景采用浅米色渐变处理，让视觉焦点完全集中在装置本身。设计过程中充分考虑了道路车辆使用场景下的抗震、防尘需求，外壳的合缝处预留了密封结构的安装位，端盖和主体的配合面做了止口结构设计，能够有效阻挡行车过程中的粉尘、水汽侵入内部接线区域，保障电路连接的稳定性。所有零部件的建模都遵循可装配、可出工程图的标准，各配合面的公差预留符合通用五金配件的加工要求，既可以作为产品设计阶段的方案验证模型，也可以用于相关配件的教学演示、结构参考使用。
