食品营养包装用巴尔德段注塑结构设计

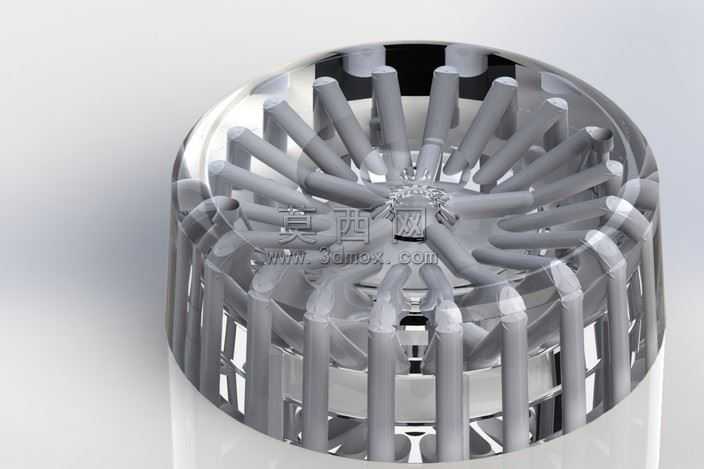

本作品为面向食品营养包装场景的巴尔德段构件三维设计，采用SolidWorks完成全参数化建模流程，建模阶段优先梳理构件的功能逻辑：该构件为包装端的导流防护结构，核心功能是实现包装内容物的均匀导出，同时兼顾外部防护与装配定位需求。建模过程中首先绘制中心基准轴与端面基准面，以中心定位凸台为核心特征起点，向外辐射绘制均匀排布的径向导流筋条，所有筋条采用等角度圆周阵列完成，阵列前对单根筋条做拔模角度处理，匹配注塑成型的脱模需求，避免后续生产出现卡模问题。筋条外侧设计环形围边结构，围边厚度做渐变处理，靠近装配端的位置加厚提升结构强度，靠近导流端的位置做薄化处理，优化导流时的流体通过效率。中心区域设计分流凸台，凸台表面做圆弧过渡处理，避免内容物输送时出现积料死角，凸台与径向筋条的衔接位置全部做R角圆角处理，既降低注塑时的应力集中问题，也减少内容物残留的可能。渲染阶段采用半透明硬质塑料材质模拟成品的透明PC材质效果，材质参数调整为高透光率、低粗糙度，添加轻微的环境反射效果，清晰展现内部筋条的排布结构与整体通透质感；背景采用浅灰色哑光平面，搭配柔和的顶光与侧补光，突出构件的立体层次与结构细节，避免阴影过重遮挡内部结构。结构设计上充分考虑食品接触场景的卫生要求，所有棱边都做圆角钝化处理，不存在清洁死角，同时筋条的间距经过参数化调整，既保证导流时的分流效果，也避免间距过小导致的内容物堵塞问题；装配端设计卡扣定位结构，可直接与包装主体完成卡合装配，无需额外连接件，提升装配效率。整体建模过程遵循自顶向下的设计思路，所有特征保留完整参数，可根据不同包装规格调整整体直径、筋条数量、围边高度等参数，适配不同容量的食品营养包装需求，模型完成后经过干涉检查，所有特征无重叠、无破面，可直接用于后续的模具设计与3D打印验证。
