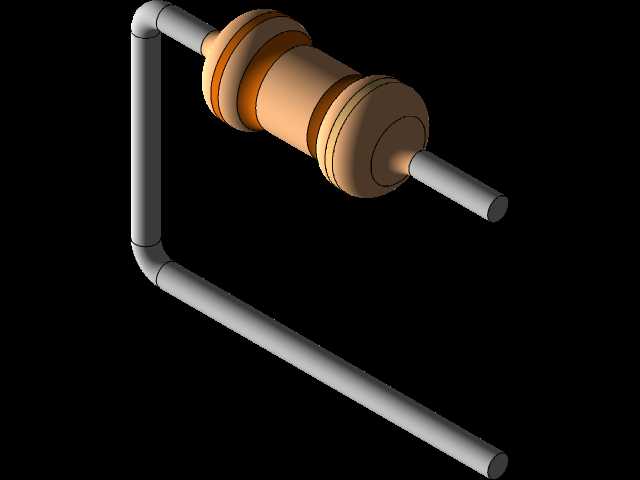

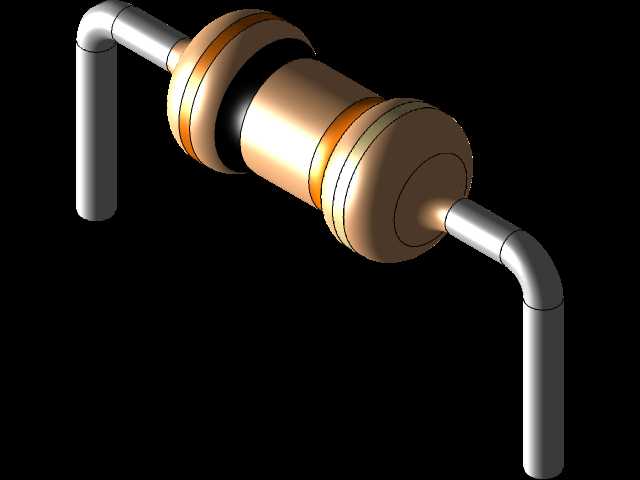

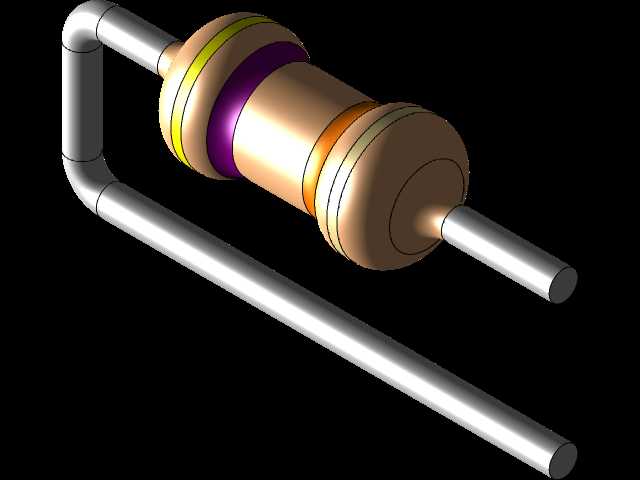

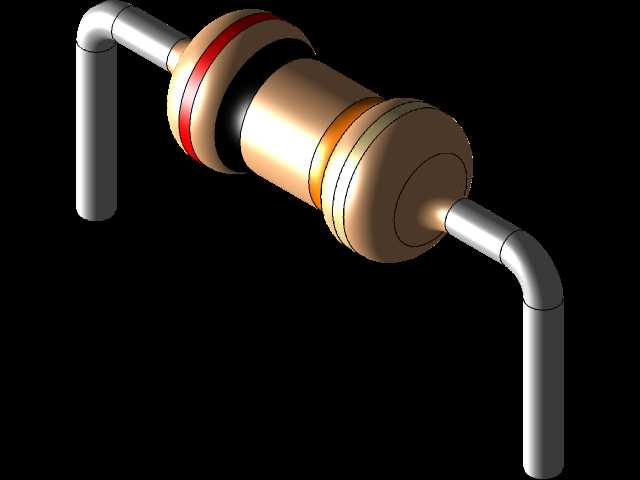

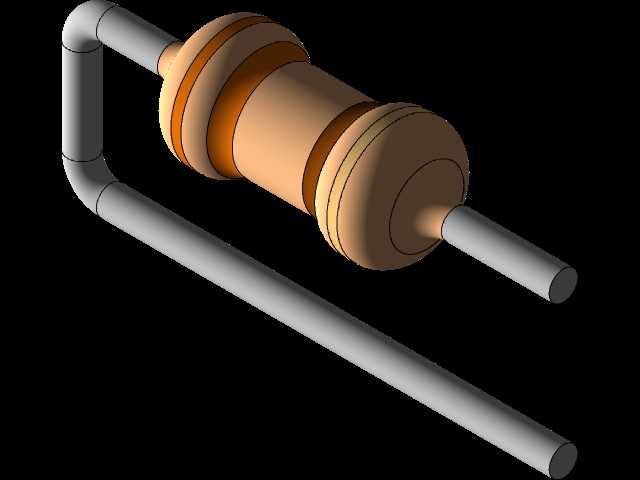

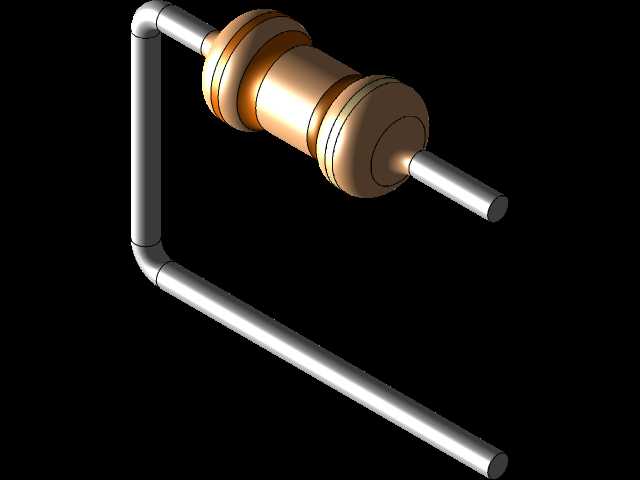

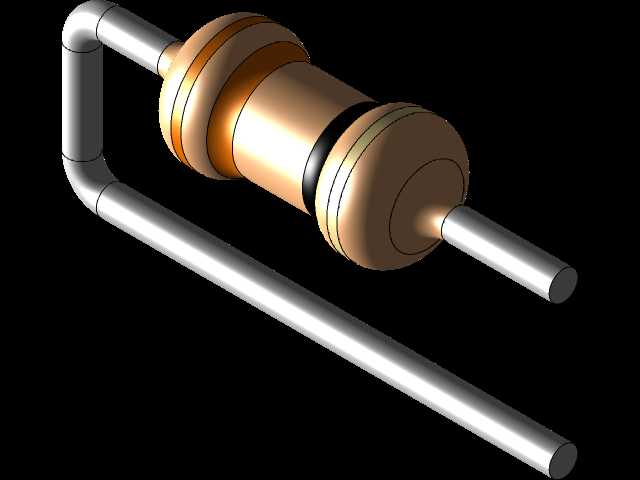

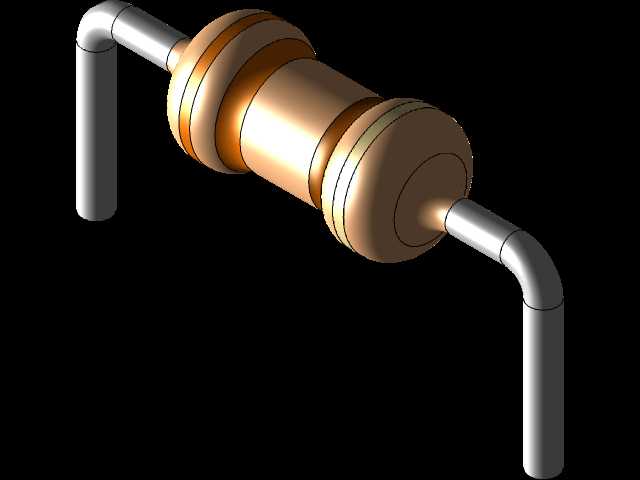

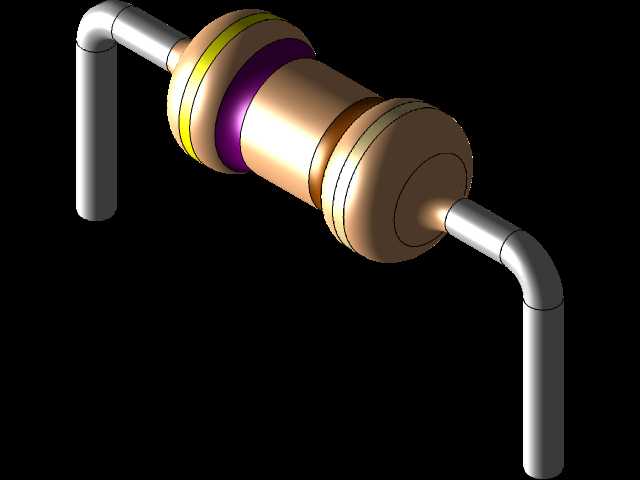

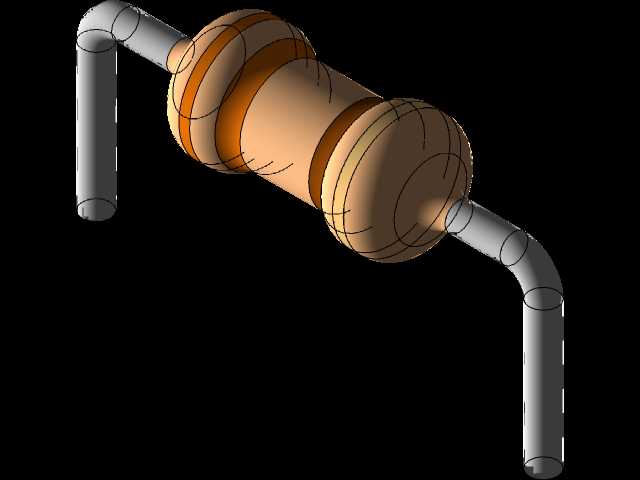

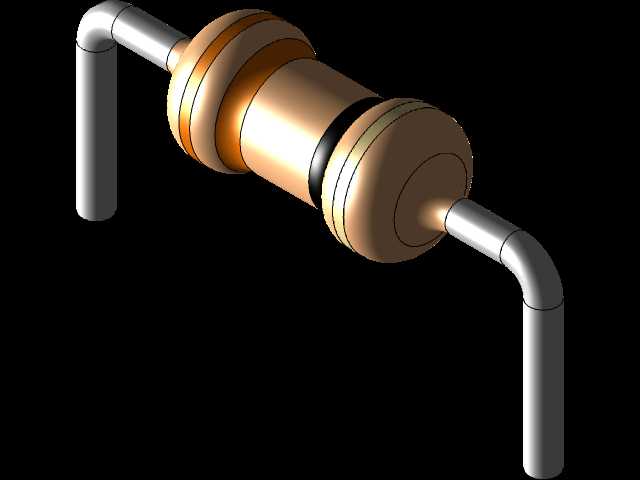

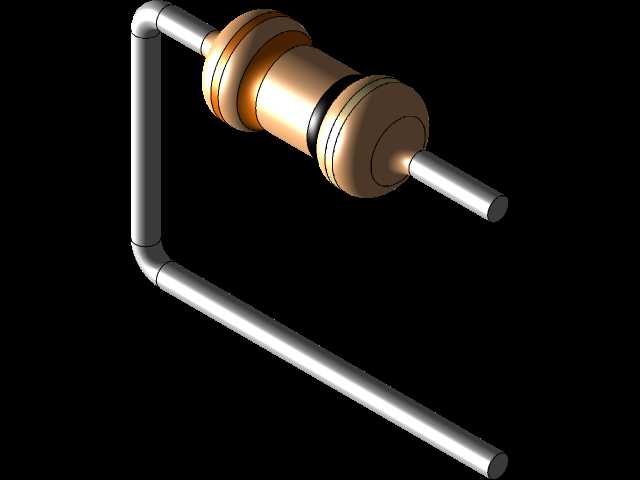

0.25W弯脚轴向碳膜电阻三维结构模型

　　在消费电子、工业控制板卡、小型电源模块的PCB设计环节里，轴向引线电阻是最常用的无源限流元件，这款0.25W功率等级的弯脚轴向电阻，是针对板内空间局促、元件高度受限的安装场景做的成型引线版本，区别于常规直插轴向电阻的直引线结构，它的两根引线在靠近本体的位置做了90度弯折，能让电阻本体平贴在PCB板面安装，大幅降低元件的装配高度，避免和外壳、上层排线或者其他高元件产生干涉。

　　从结构设计上看，电阻本体采用标准的圆柱陶瓷基体结构，表面覆盖碳膜电阻层之后涂覆米黄色的阻燃绝缘漆，两端用金属压帽卡紧固定引线，压帽和电阻膜层之间做了可靠的欧姆接触，保证长期工作下的接触稳定性，引线采用镀锡铜包钢材质，既有足够的机械强度支撑弯折成型，也具备良好的可焊性，适配波峰焊、手工焊等常规焊接工艺。做这个三维模型的时候，首先要还原电阻本体的真实尺寸比例，0.25W也就是1/4W功率的轴向电阻，本体直径和长度都遵循行业通用的规格标准，不会出现尺寸偏差导致的装配干涉问题；引线的弯折位置特意预留了和本体之间的安全距离，避免弯折应力直接作用在端帽压接位置，防止生产过程中引线断裂或者端帽松脱的问题，弯折后的引线引脚间距也匹配常用的PCB焊盘孔距，不需要额外调整焊盘位置就能直接调用到PCB的3D布局里。

　　实际应用中，这类弯脚成型的轴向电阻常用在开关电源的次级限流回路、小家电控制板的信号采样回路、工控IO板的端口保护回路里，相比贴片电阻，它的功率余量更大，抗脉冲浪涌能力更强，在有短时过载的电路场景里可靠性更高；而相比直引线的直插电阻，弯脚结构不需要生产线上额外做引线成型工序，能直接上机插装，减少生产环节的加工步骤，提升装配效率。建模过程中特意还原了本体表面的色环位置预留、端帽的压接台阶细节、引线表面的镀锡质感，还有弯折处的圆弧过渡，不会出现直角弯折的不符合实际加工工艺的结构，因为实际生产中电阻引线弯折都会预留小的圆弧半径，避免应力集中导致引线折断。

　　安装边界上，这款电阻平贴板面安装之后，本体距离PCB板面的高度不到2mm，加上本体自身的直径，整体装配高度控制在5mm以内，对于内部空间紧凑的适配器、小型控制器、车载小模块来说，这个高度尺寸能很好适配薄型外壳的设计要求，不会出现元件顶壳的问题；引线伸出PCB背面的长度控制在1.5mm左右，刚好满足焊锡浸润的要求，不会因为引脚过长导致背面焊点和其他结构短路。另外在结构细节上，端帽和绝缘漆层之间的衔接台阶也做了还原，因为实际电阻生产中，绝缘漆不会完全覆盖端帽，会留出一小段金属端帽的位置，这个细节在做PCB 3D装配检查的时候，能更准确地判断元件和周边走线、铜皮的安全距离，避免出现绝缘距离不足的安规问题。对于做电子设备结构设计、PCB三维布局的工程师来说，这个模型可以直接导入到常用的机械设计软件或者PCB设计软件里，用来做装配干涉检查、整机布局验证，不需要自己重新测绘建模，能节省不少元件库搭建的时间，而且模型的尺寸完全匹配量产元件的实际规格，不会出现模型和实物尺寸不符导致的装配问题。
