摩托车液压主制动手闸结构设计

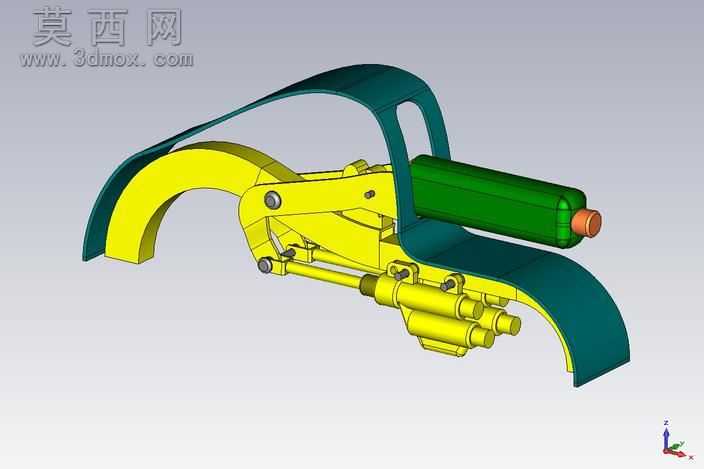

本作品为摩托车液压主制动手闸的三维结构设计，参考MBC Irbis TTR150车型的原厂制动结构完成1:1比例建模，整体可实现18度旋转操作的真实动作模拟。建模过程中优先采用参数化特征建模方式，先搭建手闸的杠杆枢轴基准，依次完成手柄主体、安装支架、液压主缸、护板结构的分步建模，对枢轴铰接位置做了同轴度约束，确保各活动部件无干涉，可模拟真实捏合制动的动作过程。材质渲染阶段，针对不同部件做了差异化材质分配：手柄主体与安装支架采用压铸铝合金材质，调整金属粗糙度参数模拟哑光铸铝的颗粒质感，边缘做轻微倒角高光处理还原金属机加工的细节；液压主缸储液腔采用半透明墨绿色工程塑料材质，添加轻微的透光折射参数，还原塑料油壶的视觉效果，端部的出油接头做了橙色橡胶密封件的材质区分，模拟橡胶密封圈的哑光弹性质感；外侧的弧形护板采用深墨绿色硬质塑料材质，表面做细微的磨砂纹理处理，还原越野摩托车护板的耐磨材质特性。结构设计上，严格遵循液压制动手闸的力学传递逻辑，手柄的枢轴点位置经过力臂比例优化，捏合时可推动主缸内部活塞建立液压压力，铰接位置的销轴、卡簧等细小紧固件均做了等比例还原，主缸本体的进出油口、安装固定孔位都按照真实配件的尺寸参数设计，护板的弧形轮廓完全贴合手柄的运动轨迹，既可以防止骑行中泥沙进入铰接部位，也能在摔车时对手柄结构形成防护。整体建模过程中对所有配合面做了间隙优化，避免三维装配中出现面体重合的渲染错误，各部件的分模线、安装凸台等工艺细节都做了还原，确保模型既可以用于结构原理展示，也可作为改装配件设计的参考基准，完整呈现了越野摩托车液压手闸的结构组成与工作逻辑。
