三角洲结构陶瓷3D打印设备原型设计

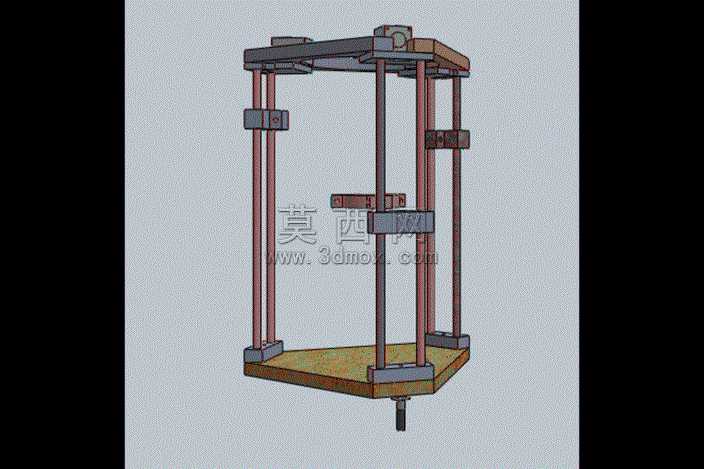

本作品为面向陶瓷材料成型的三角洲构型3D打印设备原型三维建模成果，整体采用立式框架式布局完成结构搭建，在三维建模过程中严格遵循三角洲并联运动结构的运动学原理，对各运动组件的装配关系、运动行程进行了精准的参数化设定。建模阶段首先完成底部六边形成型平台的结构绘制，平台采用带安装定位槽的板式结构，预留了打印喷嘴的竖向穿行空间，同时为平台调平组件预留了标准化安装位，平台边缘设置的六组固定座用于连接竖向支撑导柱，导柱采用等长圆柱结构，沿平台周向均匀分布，保证整体框架的结构对称性与受力均匀性。框架上部设置同规格的六边形顶部安装架，与底部平台形成上下呼应的支撑体系，顶部架体预留了驱动组件、送料管路的安装接口，可适配陶瓷浆料挤出机构的装配需求。三组竖向运动滑块分别套接在对应导柱上，滑块与并联臂的连接位置经过运动学仿真校核，保证打印过程中运动轨迹的精准度，避免出现运动干涉问题。中部设置的可升降打印平台托架，采用滑块与导柱配合的导向结构，可沿竖向完成精准的升降动作，托架表面预留了陶瓷打印基板的固定位，可适配不同规格的成型基板安装。底部伸出的挤出机构安装端，采用同轴定位结构设计，可匹配陶瓷浆料挤出喷嘴的装配精度要求，保证出料口与成型平台的同轴度。材质渲染阶段对不同组件进行了差异化的材质设定：支撑导柱采用金属铜质材质表现，还原金属杆件的金属光泽与表面质感；框架固定座、滑块组件采用磨砂金属材质，体现机加工零件的哑光金属质感；底部成型平台采用仿木质层压板材质，区分不同功能组件的视觉表现；顶部架体采用深色工程塑料材质，还原设备外覆件的材质特性。整体建模过程中对所有连接孔位、安装槽、配合面都进行了精细化建模，保证各零部件之间的装配公差符合机械设计要求，既还原了三角洲3D打印机的经典并联结构优势，又针对陶瓷材料打印的特殊需求对挤出端、平台结构进行了适配性调整，完整呈现了陶瓷3D打印设备从框架搭建到运动组件布局的完整设计逻辑，可作为陶瓷增材制造设备研发、结构验证的数字化原型参考。
