工业设备配套FT-361LED工作灯结构设计

　　这款LED工作灯的三维结构复刻，核心瞄准工业现场各类加工设备的局部作业照明需求，在数控加工中心操作工位、大型冲压设备的模具调试区域、自动化产线的工件检测点位，这类需要近距离高亮度定向照明的场景中，这类密封型工作灯是不可或缺的配套部件。不同于民用照明灯具，工业场景下的工作灯首先要解决的是复杂工况下的防护可靠性，因此在结构设计阶段，首先对灯体的密封边界做了明确界定：灯头正面的透光面板采用内嵌式安装，通过周圈均匀分布的四颗紧固螺钉将面板压合在灯体前端的密封槽内，配合槽内预置的密封胶条，可实现前端面的高等级防护，避免加工过程中飞溅的切削液、金属碎屑进入灯体内部损坏发光元件。

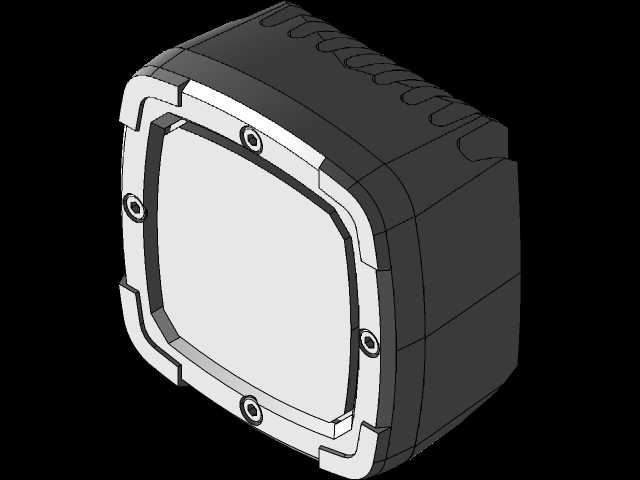

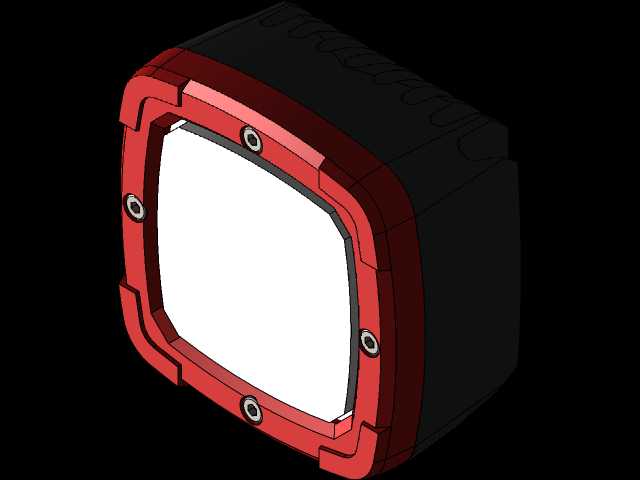

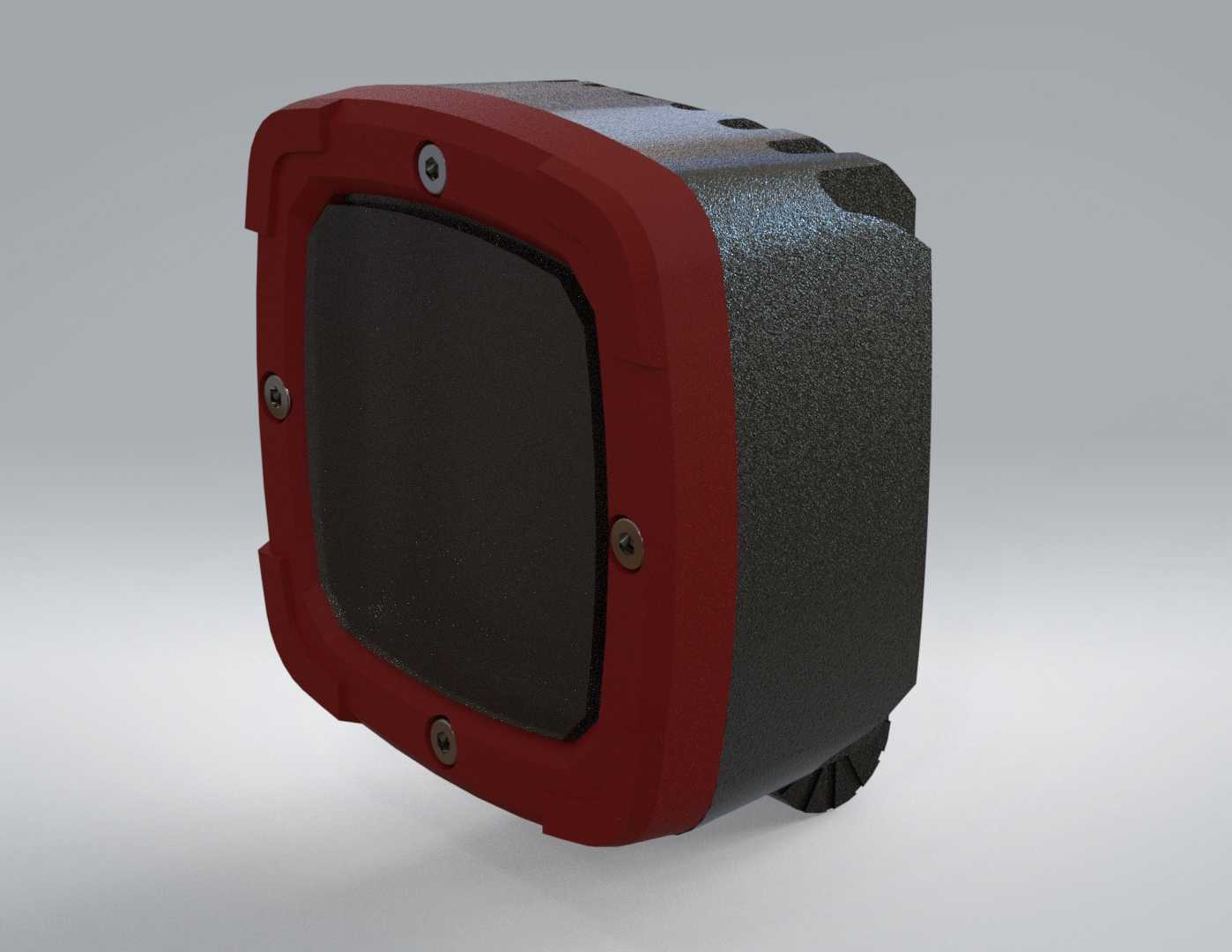

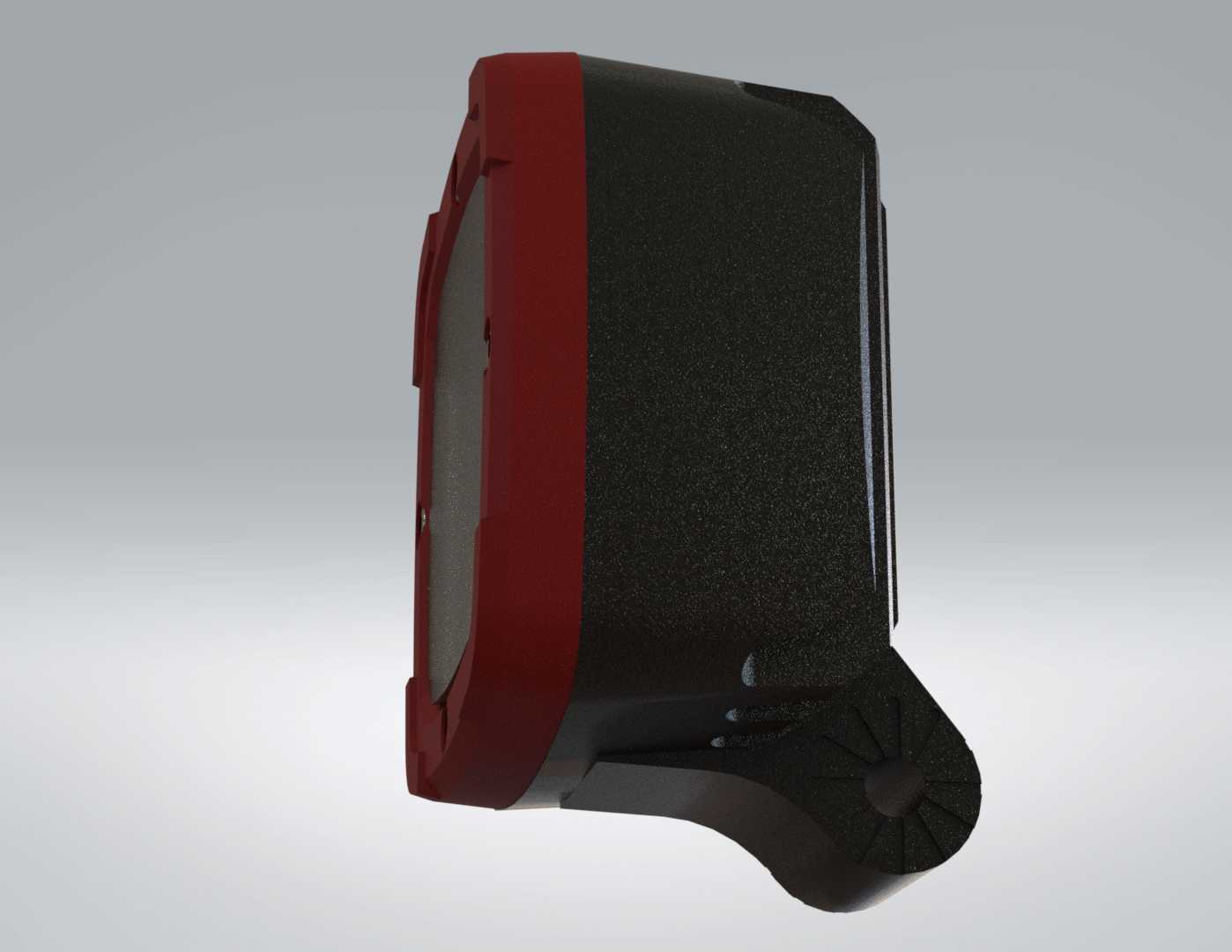

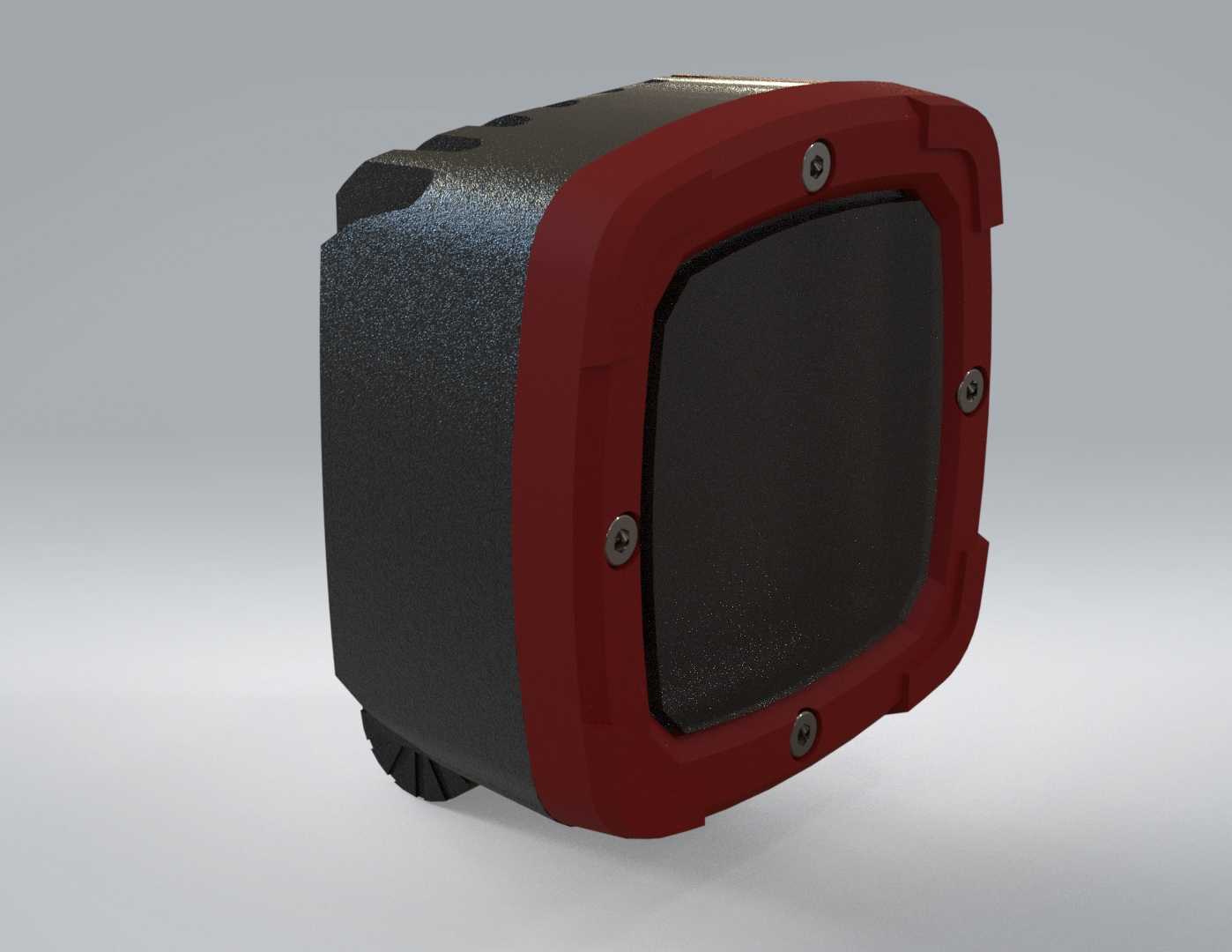

　　从外形结构来看，该工作灯采用近似方形的倒角式灯头设计，前端红色边框为高强度工程塑料材质，既可以作为密封结构的压合部件，也能在灯具受到意外磕碰时起到缓冲吸能的作用，避免内部发光组件受冲击损坏。灯体主体部分采用压铸铝材质的壳体，表面做了磨砂喷塑处理，一方面压铸铝的导热性能可以快速将LED发光元件工作时产生的热量传导散发，避免灯体内部积热导致光衰过快，另一方面磨砂表面可以减少车间内强光照射产生的反光，避免对操作人员的视线造成干扰。灯体后部预留了标准的走线接口，可根据现场安装需求选择侧出或者后出的走线方式，适配不同设备的布线走向。

　　在安装边界的设计考量上，该模型还原了灯具本体的核心结构，省略了原产品配套的安装支架与外接插座部分，这一设计取舍主要是考虑到不同设备的安装位置差异极大：部分设备需要将工作灯通过铰接支架固定在机床护罩内壁，实现照射角度的灵活调节；部分自动化产线则需要将灯具直接嵌入设备的钣金框架内，做固定式的定向照明；还有部分移动作业的工业设备需要将灯具通过磁吸底座固定在金属表面。省略支架与插座的结构后，设计人员可以根据自身项目的实际安装需求，自行匹配对应的连接结构，无需对原有灯体模型做过多的修改删减，大幅提升了模型在不同设计场景下的适配性。

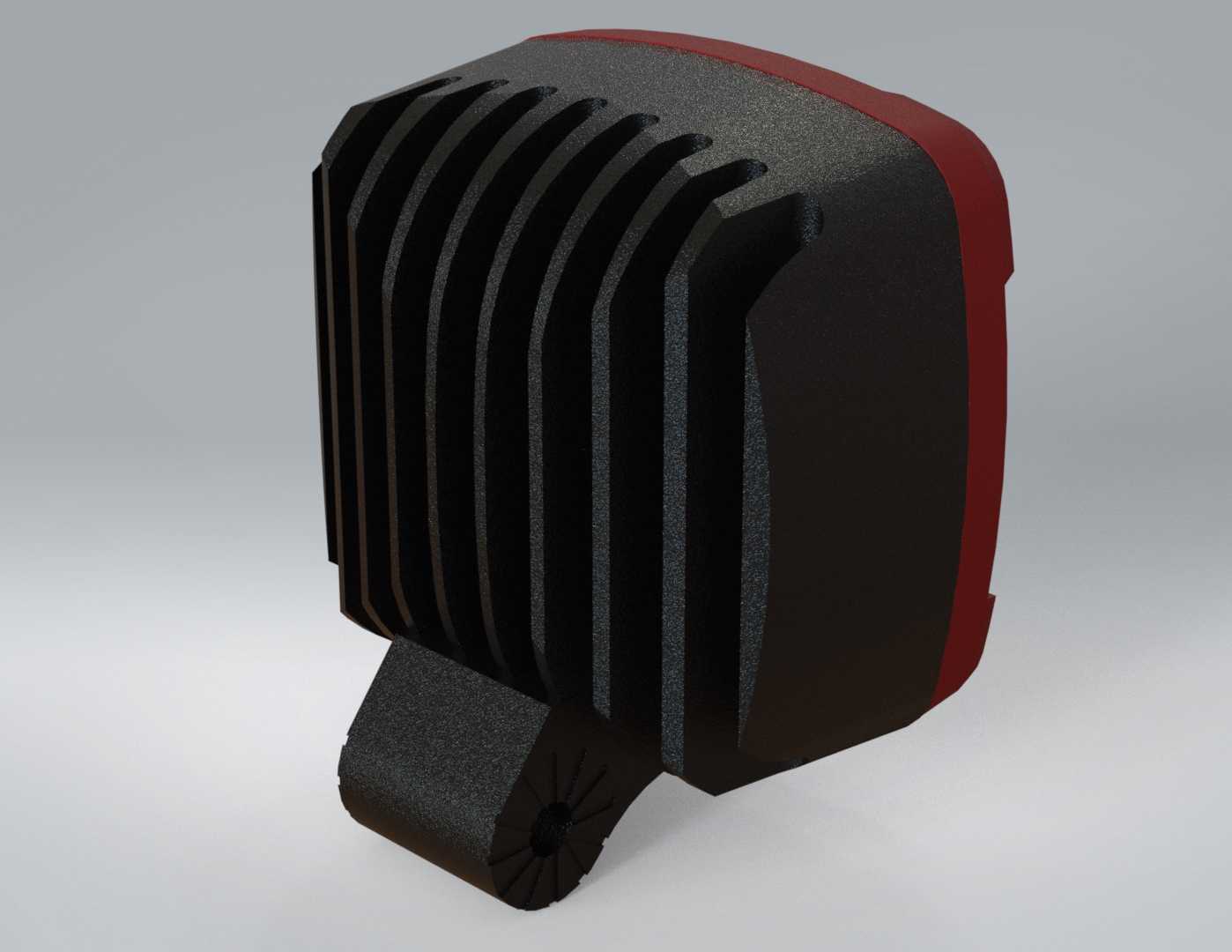

　　从功能特性的角度分析，该工作灯的发光面采用匀光设计，LED光源发出的光线经过透光面板的漫反射处理后，不会产生刺眼的强光光斑，在近距离照射加工工件时，可以清晰照亮工件表面的加工纹理、尺寸标记，同时不会因为光线过强导致操作人员产生视觉疲劳。灯体的边角全部做了圆弧过渡处理，没有尖锐的凸起结构，避免在设备安装调试过程中剐蹭操作人员的衣物或者皮肤，符合工业设备配套部件的安全设计要求。灯体后部的散热结构与壳体一体化成型，没有额外加装独立的散热鳍片，既可以减少整体结构的积灰死角，也能降低整体结构的复杂程度，提升长期使用的可靠性。

　　在结构建模的细节处理上，灯体前端的螺钉安装位做了沉孔设计，紧固螺钉安装后表面与红色边框的外表面齐平，不会出现凸起的结构，避免加工过程中飞溅的金属碎屑挂接在螺钉头上，也方便日常维护时对灯具表面进行擦拭清洁。灯体的合模线位置全部设置在侧面的非可视区域，尽可能保证正面外观的整体性，红色边框与黑色壳体的配合面采用阶梯式止口结构，既可以提升装配时的定位精度，也能进一步增强配合位置的密封性能，避免液体从配合缝隙渗入灯体内部。

　　对于设备设计人员而言，在进行整机结构布局时，可以直接将该灯体模型导入装配环境中，根据设备的操作工位位置调整灯具的安装点位，预留出对应的安装空间与走线空间，无需重新绘制灯体的核心外形结构。在进行设备的人机工程校核时，也可以基于该模型的发光面位置，模拟工作状态下的照明覆盖范围，确认操作人员的作业区域是否在有效照明范围内，避免出现照明死角导致的操作失误。不同于民用照明产品的设计逻辑，这类工业工作灯的所有结构设计都围绕可靠性、易维护性、场景适配性三个核心维度展开，没有多余的装饰性结构，每一处外形设计都对应明确的功能需求，这也是工业配套部件与民用产品在设计思路上的核心差异。
