多按键集成式操作控制旋钮组件

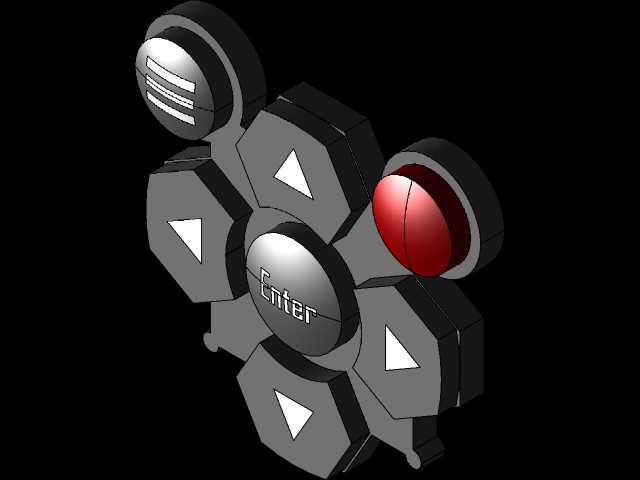

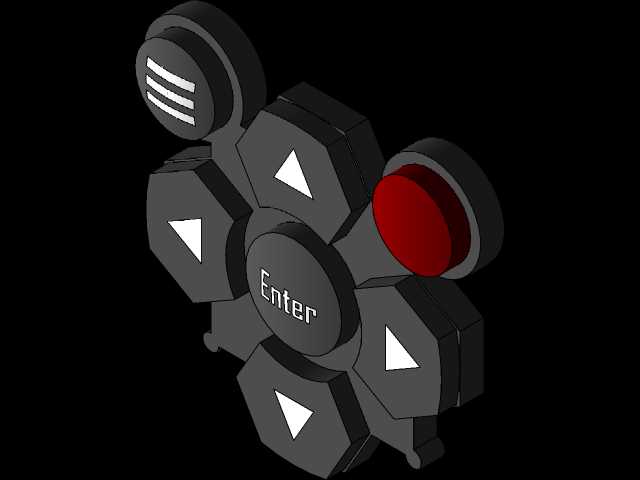

　　在工业控制终端、小型化人机交互面板、桌面级操控外设的结构设计场景中，这类集成式按键组件的应用覆盖范围极广，从生产线旁的简易操作工位终端，到小型试验设备的参数调节面板，再到定制化桌面控制外设的功能模块，都能看到这类集成多按键的操控结构的身影。不同于传统分散排布的独立按键，这款组件将方向控制、确认操作、功能触发等高频操作按键做了环形集成布局，核心位置设置确认按键，周围环绕四向方向按键与独立功能触发键，操作人员单手握持或单指操作即可覆盖全部常用功能，无需在分散的按键区域间移动手指，能有效降低高频操作下的动作幅度，减少操作疲劳感。

　　从实际功能逻辑来看，中心带标识的确认按键承担核心指令触发作用，四向分布的三角标识按键对应上下左右的方向选择、参数增减调节功能，侧边独立的红色按键可作为急停、功能复位或者自定义高频触发键使用，另一侧带横条标识的按键可设置为菜单呼出、返回等辅助功能，整套按键的功能排布完全贴合日常操作的动作逻辑，拇指自然放置在中心确认键位置时，指尖可轻松覆盖周围所有方向按键，侧边按键可通过食指或中指触发，操作时无需刻意调整手部姿态。

　　设计过程中首先考虑的是操作误触率的控制，每个独立按键的按压面都做了微凸的弧度处理，相邻按键之间预留了足够的指位间隙，按键的按压行程设置在1.2-1.8mm区间，按压力度控制在1.5-2N，既保证按压时有清晰的段落反馈，又不会因为力度过轻导致日常放置或轻微触碰时误触发。按键的基座采用一体化环形支撑结构，每个按键的下方都设置了独立的导向柱与复位弹性件安装位，避免长期按压后出现按键卡滞、偏斜的问题，基座的底部预留了标准的PCB安装定位孔，可直接贴合焊接在通用控制电路板上，不需要额外设计定制化的安装支架。

　　安装边界方面，整套组件的整体外轮廓为类圆形结构，最大外径控制在60mm以内，基座安装厚度不超过18mm，可嵌入厚度20mm以上的设备面板中，面板开孔仅需匹配基座的外圆尺寸与定位卡扣位置即可完成固定，不需要额外设计复杂的固定结构。按键的按压面高出面板表面3-4mm，既保证手指按压时有足够的接触面积，又不会因为凸起过高导致面板收纳时剐蹭其他物件。侧边的独立功能按键与中心按键组的高度差控制在1mm以内，保证整体外观的协调性，同时避免侧边按键过于突出引发误碰。

　　结构细节上，每个按键的侧壁都做了0.2mm的拔模斜度，适配注塑加工的工艺要求，按键与基座的配合间隙控制在0.1mm，既保证按键活动顺畅无卡滞，又不会出现间隙过大导致的晃动、进灰问题。红色功能按键采用与其他按键差异化的配色，无需额外标识即可让操作人员快速识别特殊功能键的位置，在紧急操作场景下能第一时间找到对应按键。中心按键表面的标识采用凹陷填漆工艺，长期按压摩擦也不会出现标识磨损脱落的问题，适配工业场景下长期高频使用的需求。

　　在不同的应用场景中，这款组件可根据实际需求调整按键的功能定义，比如应用在小型数控设备的手动操作面板上时，方向键可对应轴点动移动控制，中心键为坐标确认，红色键为进给保持；应用在多媒体控制外设上时，方向键可对应音量调节、曲目切换，中心键为播放暂停，侧边键为静音功能。整套结构的模块化设计也让后续维护更换更加便捷，单个按键出现故障时可单独拆卸更换，不需要更换整个组件，降低后期维护成本。
