工业用异形弯通连接嘴吸口结构设计

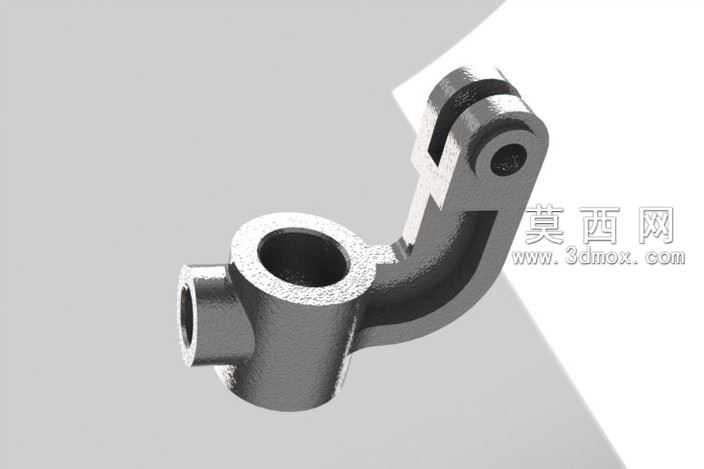

本作品为工业管路配套使用的异形弯通连接嘴吸口三维模型，建模过程采用SolidWorks软件完成全参数化设计，首先通过基准面定位确定零件的空间走向，依次绘制各段管路的中心轨迹线，以扫描特征构建主体弯臂的基础轮廓，保证弯折段的曲率过渡平滑无应力集中拐点。针对零件上的多组连接结构，分别采用拉伸切除、旋转凸台等特征完成不同规格的接口孔位加工，其中一端为带内孔的圆柱插接端，侧面预留侧向通口用于支路介质导通，弯折臂末端设计为带同轴销孔的叉形铰接结构，可实现与配套固定件的转动连接，所有孔位的同轴度、端面垂直度均按照机械加工公差要求进行参数约束，避免装配干涉。材质渲染阶段采用铸钢金属材质，调整表面粗糙度参数还原铸件哑光磨砂的金属质感，添加边缘倒角的光影过渡效果，真实呈现零件机加工后的棱边钝化效果，渲染时采用侧上方45度柔光打光，清晰展现各结构的凹凸层次与壁厚分布。设计过程中充分考虑零件的实际使用场景，弯臂的弯折角度经过多轮调整，既保证介质流通的顺畅性减少流阻，又兼顾安装空间的避让需求，各连接部位的壁厚均匀一致，避免铸造过程中出现缩孔缺陷，叉形铰接端的销孔与插接端的中心距严格匹配安装尺寸要求，整体结构紧凑无冗余设计，可直接用于虚拟装配验证、工程图纸导出以及3D打印样件制作，能够满足流体管路接驳、负压吸附终端等场景的使用需求，模型特征树清晰可编辑，可根据实际工况调整各段尺寸参数适配不同的安装环境。
