KW11-7型微动开关三维结构设计

　　KW11-7型微动开关是小型电气控制回路中常用的触发式检测元件，这类元件常被布置在自动化产线的工位限位处、小型家电的动作触发端、工业控制柜的门体联锁位置，以及各类小型机电设备的行程反馈节点上，承担着位置检测、状态切换、安全联锁的核心作用，其触发灵敏度、安装适配性直接影响整套设备的动作可靠性。从实际工程应用来看，这类小型微动开关的触发行程通常控制在极小范围内，仅需驱动件施加极小的按压力度即可完成触点状态切换，响应速度快，触发反馈清晰，适合需要高频次、高精度位置反馈的紧凑安装场景。

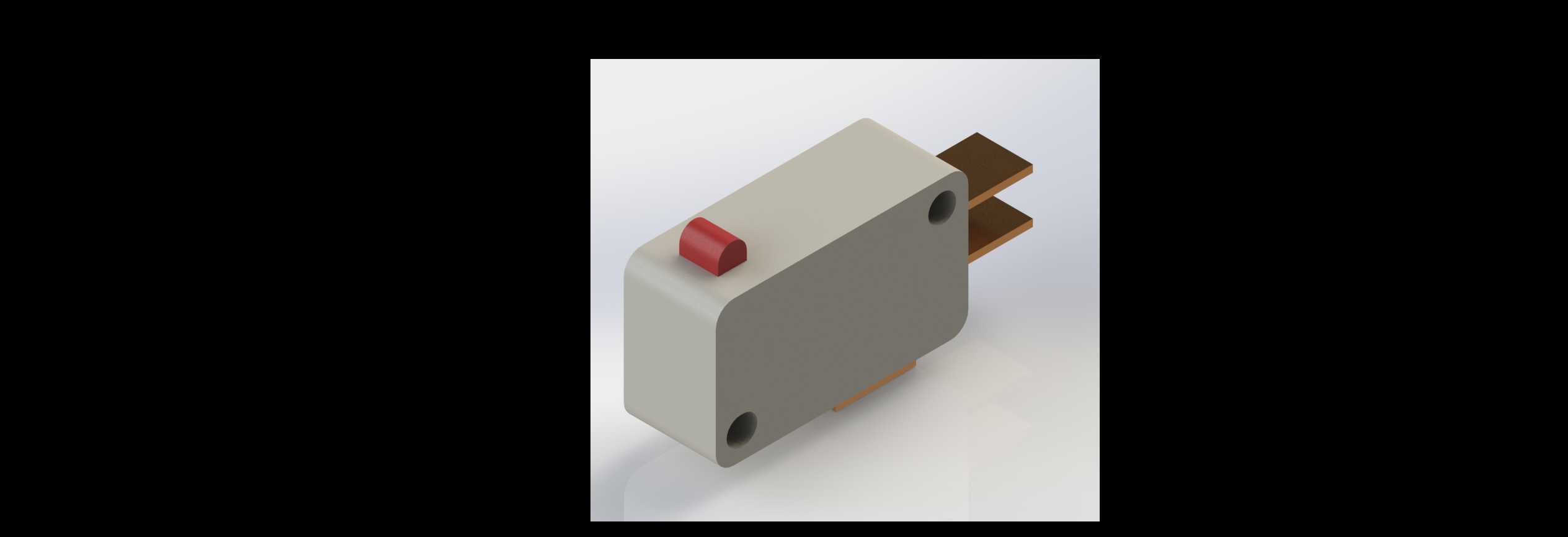

　　在进行该款微动开关的三维结构设计时，首先需要从实际安装场景的边界条件出发，确定主体外壳的外形轮廓：整体采用近似长方体的绝缘壳体结构，壳体选用具备一定阻燃等级与结构强度的工程塑料材质，兼顾绝缘性能与抗冲击能力，壳体上预留的两个安装孔位需匹配常规M2规格的紧固螺丝，孔位间距经过实际测绘校准，可直接适配市面多数同规格微动开关的安装面板，无需额外修改安装孔位即可完成替换。壳体侧面伸出的两个导电插片为电路连接端，插片采用铜质基材镀锡处理，既保证导电性能，也能避免长期使用出现氧化锈蚀，插片的伸出长度、间距均符合小型电气元件的通用接线规范，可适配常规快插端子或焊接接线的工艺要求。

　　顶部突出的红色触发按键是整个开关的动作执行端，按键与壳体内部的瞬动机构联动，设计时需要保证按键的按压行程与触发压力匹配常规使用需求：按键突出壳体表面的高度经过反复校核，既不会因为突出过多导致设备运行过程中出现误触发，也不会因为突出量不足导致触发不到位、触点无法可靠切换。按键与壳体之间的配合间隙控制在合理范围内，既保证按键按压过程无卡滞，也能避免灰尘、杂物从间隙进入壳体内部影响触点寿命。

　　从内部结构的设计逻辑来看，这类微动开关的核心是内部的瞬动簧片机构，虽然外部三维模型主要呈现壳体与外部操作件的结构，但在建模时需要预留足够的内部空间容纳簧片、触点、复位弹簧等核心部件，壳体的内部筋位设计需要对内部元件起到可靠的定位作用，避免设备运行过程中出现震动导致内部元件移位，影响触发精度。壳体的合模缝位置设计在侧面隐蔽处，合缝处的错位量控制在极小范围内，保证整体外观规整，同时也能提升壳体的密封防护能力，适配多尘的工业使用场景。

　　在安装边界的考量上，这款开关的整体厚度、宽度、长度尺寸均经过实物测绘还原，安装时仅需要在安装面板上开出对应尺寸的安装孔，将开关嵌入后通过两个紧固螺丝固定即可，插片端位于安装面的背侧，方便接线操作，触发按键位于操作侧，可直接与被检测的运动部件接触触发。在实际选型使用时，需要注意被检测部件的运动方向需与按键的按压方向保持一致，避免侧向力长期作用在按键上导致按键磨损、卡滞，影响开关使用寿命。

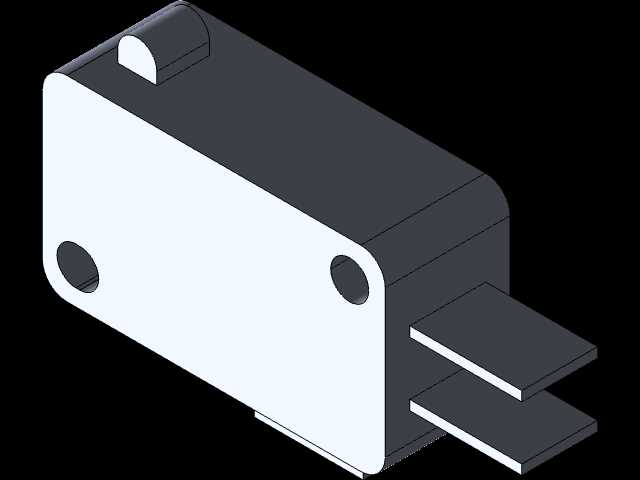

　　建模过程中对所有的圆角、倒角细节都做了还原，壳体边缘的小圆角处理既可以避免安装时划伤操作人员，也能提升塑料壳体的成型良品率，安装孔位的沉台设计可以保证螺丝紧固后螺丝头不会突出壳体表面，避免与周边其他部件产生干涉。触发按键的红色配色与浅灰色壳体形成明显的视觉区分，方便设备调试人员快速识别触发位置，排查设备故障时可以直观看到按键的触发状态，提升调试与维护的效率。

　　这类小型微动开关虽然结构尺寸不大，但在整套机电设备中属于不可或缺的基础元件，其结构设计的合理性直接关系到设备的运行稳定性，三维建模过程中对每一处尺寸的还原、每一个配合间隙的把控，都是为了后续进行设备整体装配时能够准确判断安装干涉情况，提前验证安装空间是否充足，避免实际加工装配时出现尺寸不匹配的问题，缩短设备研发的迭代周期。
