37GB31Y直流减速电机结构设计

　　这款37GB31Y减速电机的三维建模，完全还原了实物的装配关系与结构细节，建模过程中优先考虑了设备选型时的安装适配需求，将所有配合面的公差基准、安装孔位的位置度都做了精准还原，方便结构工程师直接调用到整机装配体中做干涉检查。从实际应用场景来看，这类带齿轮减速箱的直流电机，常被用在小型自动化输送线的驱动端、智能售货机的货道推送机构、家用小型电器的动力输出单元，还有桌面级自动化设备的进给传动部位，相比普通无减速的直流电机，它能在低转速下输出更大扭矩，匹配负载端的转速需求，省去额外设计减速机构的工作量。

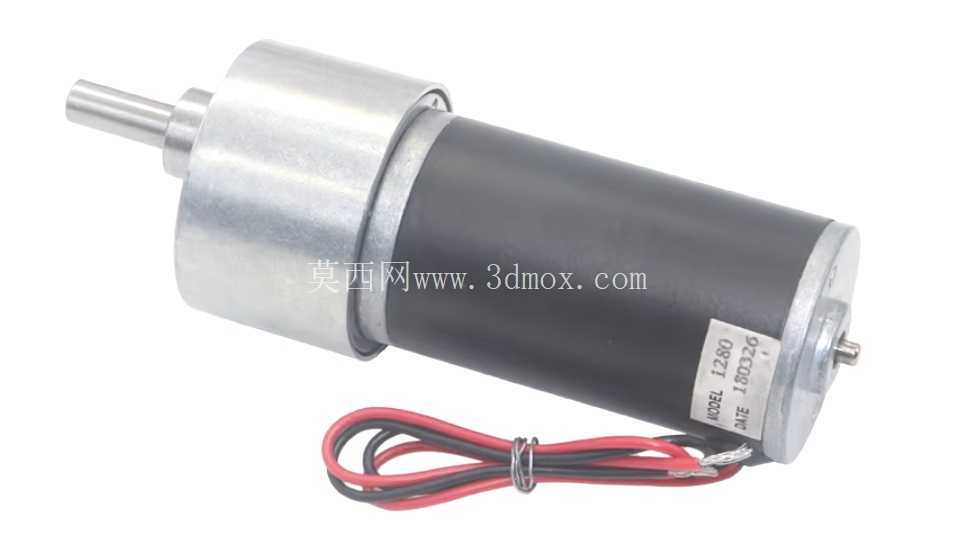

　　从结构设计思路来看，这款电机采用分体式装配结构，前端是直径37mm的金属齿轮减速箱，箱体采用锌合金压铸成型，既保证了齿轮啮合的刚性支撑，又能控制整体重量，减速箱内部的多级直齿轮依次啮合，将后端直流电机的高转速降低到适配工况的输出转速，输出轴采用单扁位设计，搭配配套的联轴器或者同步轮时，能有效防止传动过程中出现打滑，轴伸端的长度和直径都做了标准化设计，适配市面上常规的安装附件。后端的直流电机主体采用冷轧钢机壳，表面做发黑防锈处理，机壳内部的磁瓦、转子、换向器结构都在模型中做了简化但保留了关键装配尺寸，尾部的出轴做了微小凸台，用来安装后端盖的含油轴承，保证电机运转时的同轴度。尾部引出的红黑电源线对应正负极接线，线长预留了常规设备的接线余量，线端做了镀锡处理，方便现场接线时直接压接端子。

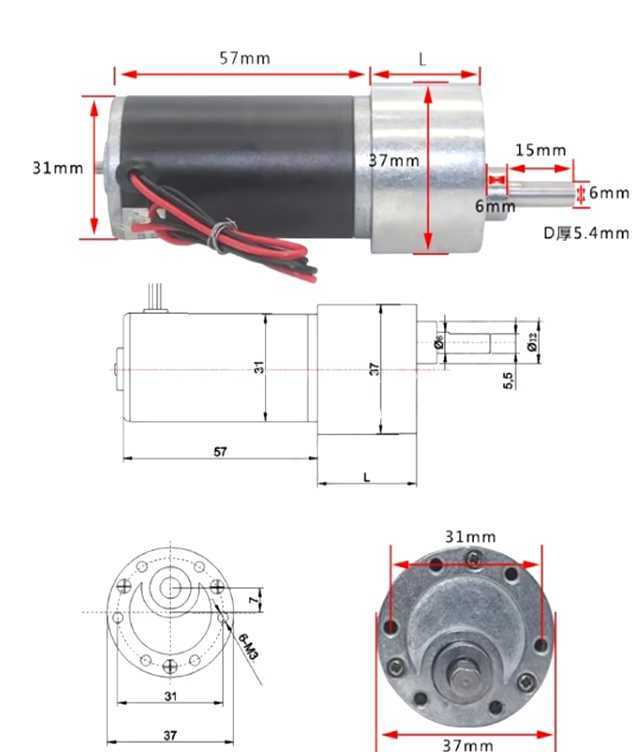

　　在安装边界方面，这款电机的减速箱前端面是主要安装基准面，上面分布的两个安装孔孔距符合37mm系列减速电机的通用安装规范，安装时可以通过前端面的止口与设备安装板定位，保证输出轴与负载端的同轴度，避免出现偏载导致齿轮磨损加速或者轴承损坏的问题。整机的总长度从输出轴端面到电机尾部端盖控制在合理范围内，不会占用过多设备内部空间，电机外径与减速箱外径的阶梯差也做了圆弧过渡，避免装配时出现锐边划伤操作人员的情况。建模过程中特意保留了电机标签的安装位，方便后续生成工程图时标注铭牌信息，所有零部件的装配约束都按照实际生产的装配顺序设置，拆解模型时可以直观看到每个零件的装配关系，对于刚接触小型传动部件设计的工程师来说，能快速理解减速电机的内部传动逻辑，在做设备选型时可以直接测量模型的各个尺寸，确认与自身设计的设备结构是否匹配，不用反复核对二维样本的尺寸参数，减少选型出错的概率。另外，模型中还原的减速箱与电机主体的连接螺丝位置，也能给后期做设备维护拆解提供参考，知道拆解时需要拆卸哪些紧固件，避免暴力拆解损坏内部齿轮。在实际工况使用中，这类电机的输出轴径向承载能力有一定限制，建模时也标注了轴伸端的悬臂长度参考值，提醒设计人员在挂载负载时尽量让负载靠近安装端面，减少轴承受的径向力，延长电机的使用寿命。
