便携式无气喷涂作业设备结构设计

　　在建筑内外墙涂装、家装木器漆面施工、小型钢结构件防腐喷涂、广告标识喷绘等现场作业场景里，这类便携无气喷涂设备的应用占比逐年提升，区别于传统有气喷涂需要外接压缩气源的局限，该类设备通过内置增压机构将涂料加压至额定压力后，经特制喷嘴喷出形成雾化射流，无需借助压缩空气裹挟涂料，作业过程中涂料反弹飞溅量更低，漆面成膜均匀度更好，单次喷涂的漆膜厚度更高，能有效减少多遍喷涂的重复作业量。

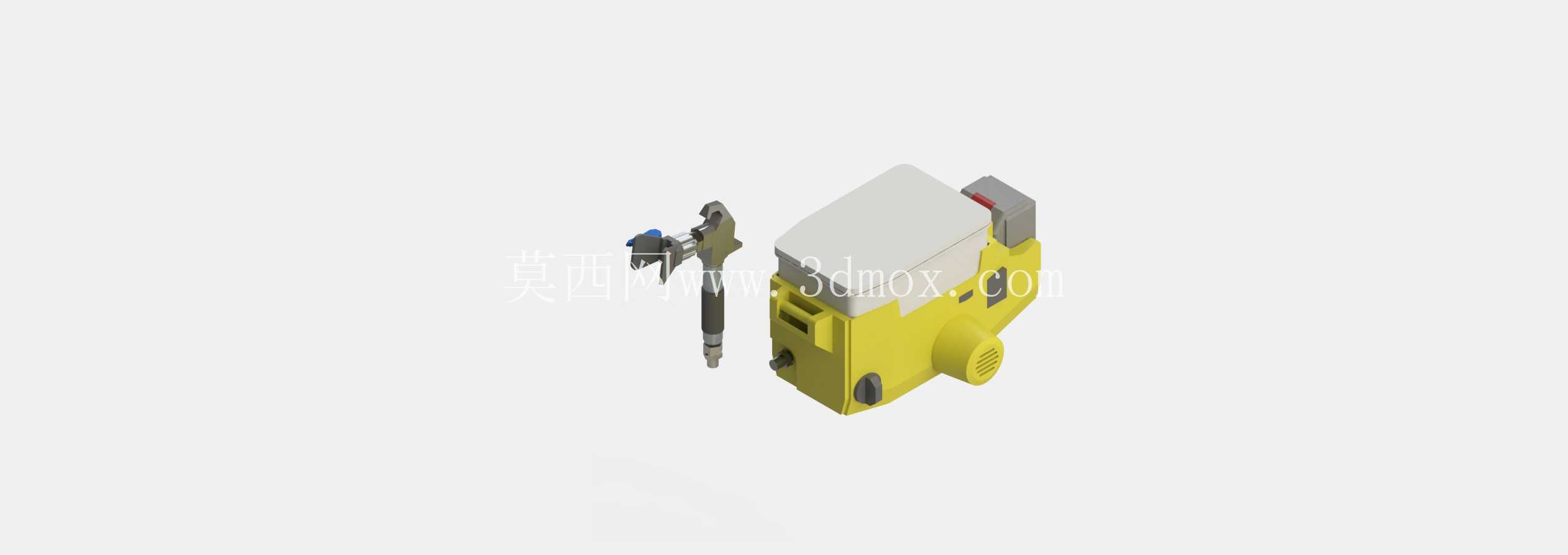

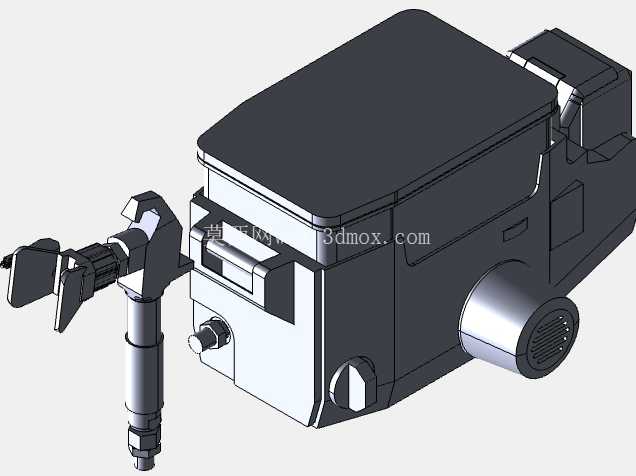

　　从结构设计逻辑来看，这套模型是基于实物卡尺测绘完成的简化版本，建模过程中优先还原了设备的核心功能模块布局：主机部分集成了增压泵体、动力驱动单元、涂料吸料接口、回流泄压阀、电源控制开关与提握结构，手持喷枪部分则保留了扳机启闭结构、喷嘴连接座、涂料输送管快接接口，整体布局完全贴合实际作业时的操作逻辑，主机侧部的散热格栅结构对应驱动单元的散热需求，避免长时间连续作业时动力模块过热触发保护停机。

　　设备的外形尺寸控制充分考虑了单人转场作业的需求，主机主体的长宽高边界适配常规装修用工具收纳箱的内部尺寸，无需额外定制专用转运容器，作业时主机可直接放置在地面或者简易脚手架平台上，配套的高压输送管长度预留了常规作业半径的冗余，操作人员手持喷枪作业时无需频繁挪动主机位置。从安装边界来看，主机底部预留了四个防滑支撑脚的安装位，对应不同作业地面的防滑需求，侧部的管接头位置做了内凹防护设计，避免转场过程中磕碰导致接头变形漏液，喷枪与输送管的连接采用行业通用的快插式接口结构，可兼容同规格的常规加长杆、不同口径喷嘴等配件，无需额外定制转接件。

　　在功能特性的还原上，模型保留了设备的核心操作部件的位置对应关系：主机顶部的泄压阀位置对应实际作业开机前的排气泄压操作流程，喷枪扳机的行程空间预留了实际扣动操作的间隙，主机侧部的开关位置避开了提握时的误触区域，这些细节都是基于实际作业中的操作习惯做的结构适配，避免出现操作干涉的问题。不同于大型固定式喷涂设备需要固定管路安装，这类便携设备的所有管路接口都采用快拆结构，作业完成后可快速拆解清洗，残留涂料的清理难度更低，适合零散作业、多场地转场的涂装施工需求，建模时对这些快拆结构的配合间隙做了合理还原，能直观看到各部件的装配关系，可作为同类便携涂装设备结构设计、改装优化的参考基础，也能用于作业人员培训时的设备结构拆解演示，帮助新手快速理解设备各部件的功能对应关系。
