四通式电源接线电圆盒结构设计

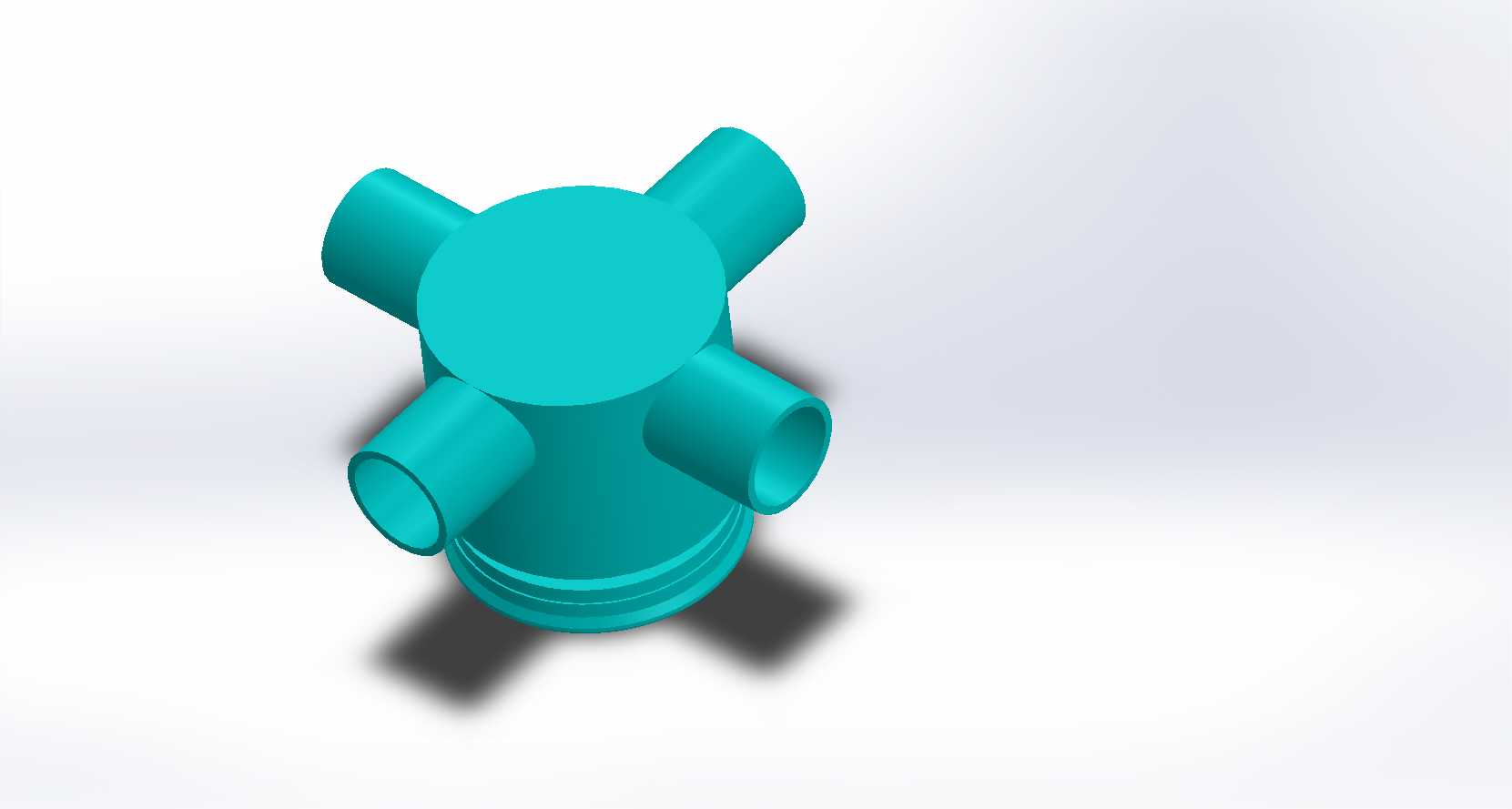

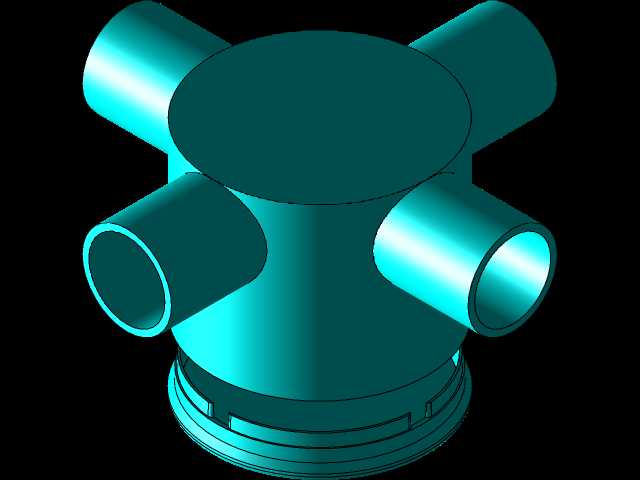

　　这款四通结构的电圆盒，主要应用在电源变压器次级输出端的分线布线场景，在工业控制柜、小型成套配电设备、户外临时供电接驳点位中，承担线缆转接、分线防护、接点绝缘的核心作用，区别于常规的方形接线盒，圆形壳体的结构设计在应对多方向出线的布线需求时，能避免线缆弯折角度过小导致的线芯损伤，同时圆柱型的壳体结构在同等壁厚条件下，抗挤压、抗冲击的结构强度更优，适合安装在设备内部走线密集、存在轻微磕碰风险的布线区域。从实际使用的功能逻辑来看，这款电圆盒的四个侧向接口呈十字正交分布，顶部为封闭的圆形端盖结构，底部设置有带环形加强筋的安装基座，四个侧向接口均为等径通口，可适配同规格的线缆护线套或者硬管接驳，每个接口的内壁预留有卡接护线套的环形凹槽，安装时无需额外打胶固定，依靠护线套的弹性卡紧即可实现IP54级别的防尘防溅防护，能有效避免布线环境中的粉尘、凝露侵入盒体内部造成接线接点氧化短路。

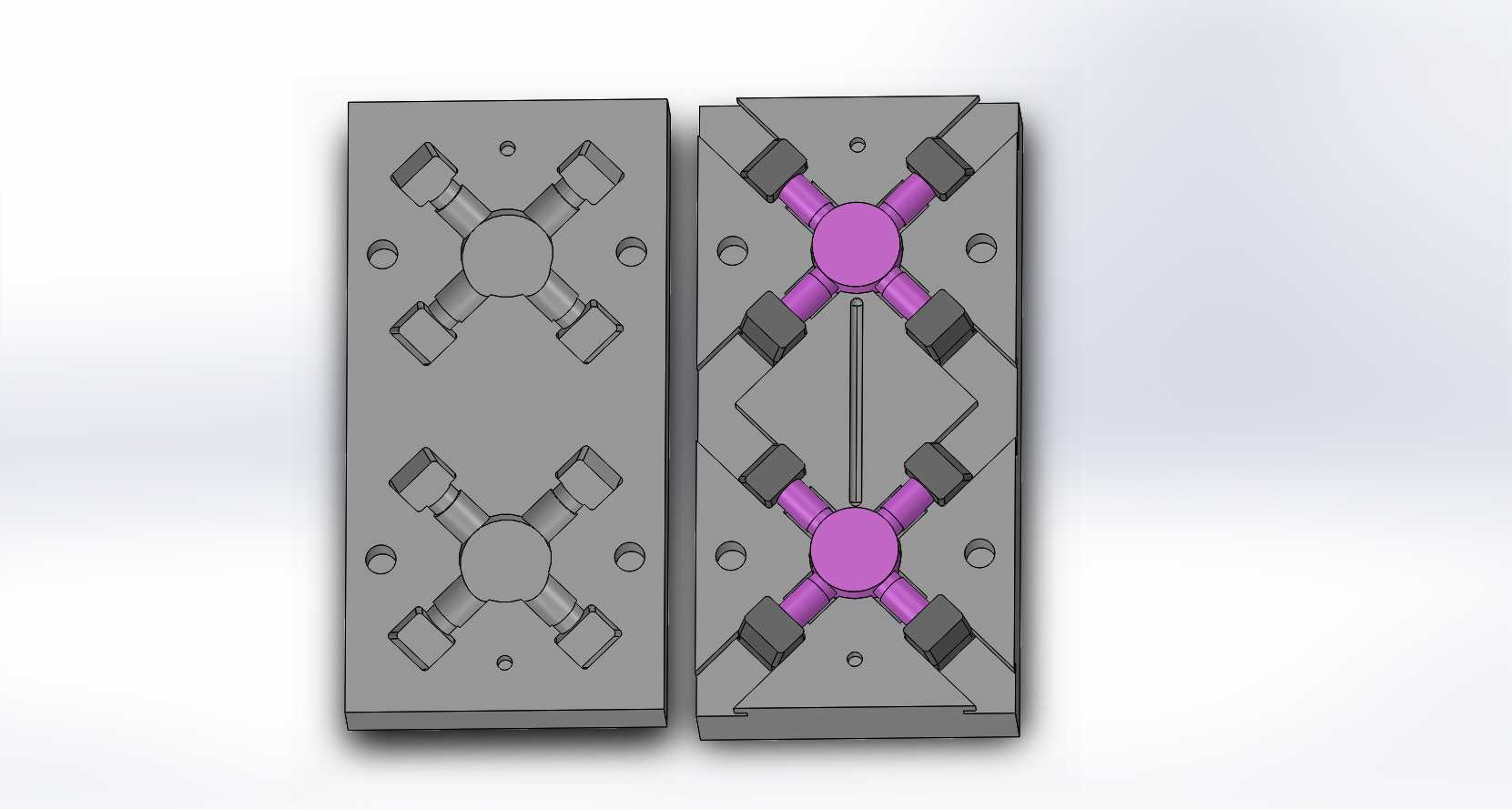

　　在结构设计的思路上，这款电圆盒没有采用常规的上下扣合拼接结构，而是将主体壳体与底部安装基座做一体化成型设计，仅顶部预留端盖封装的位置，这种设计能减少一道拼接密封面，降低密封失效的风险，同时一体化的壳体结构在注塑成型时的脱模难度更低，成型后的壁厚均匀性更好，不会出现拼接结构常见的应力集中开裂问题。四个侧向接口的位置做了局部加厚处理，因为实际布线施工时，接口位置是线缆拉扯应力的集中点，加厚处理后能承受至少50N的侧向线缆拉力而不出现接口开裂变形，接口与主体壳体的过渡位置采用大圆角平滑过渡，避免直角过渡带来的应力集中问题，同时也能减少注塑成型时的缩痕缺陷。

　　底部的环形加强筋一方面是提升基座的结构刚性，避免安装锁紧时壳体出现变形，另一方面加强筋形成的环形凹槽可以嵌入密封圈，当电圆盒通过底部基座固定在安装面板上时，能实现基座与安装面之间的密封，防止液体从安装固定的缝隙渗入盒内。从安装边界的尺寸逻辑来看，这款电圆盒的主体外径控制在常规接线端子排的安装间距范围内，四个侧向接口的中心高度保持一致，在多台设备并排布线时，可实现同高度的线缆水平接驳，无需额外调整线缆的走线路径，底部的安装孔位采用对称分布设计，适配M4规格的安装螺丝，安装孔的沉台深度经过优化，锁紧螺丝后螺丝头部不会突出基座平面，不会影响安装面的贴合度。

　　顶部端盖采用旋扣式固定结构，相比螺丝固定的端盖，后期维护检修时无需工具即可快速打开，旋扣的卡扣位置设置有止退限位，避免设备运行过程中的振动导致端盖松脱，端盖内侧预留有放置密封胶圈的槽位，合上端盖后胶圈被均匀压缩，实现端盖与主体壳体之间的可靠密封。在实际的工程应用中，这类电圆盒内部可容纳4组接线端子的安装空间，能同时实现四路线缆的汇接或者分线，相比单路进出的接线盒，能大幅减少布线点位的数量，让设备内部的走线更加规整，同时圆形的外观没有尖锐棱角，在设备内部布线时不会刮伤其他线缆的绝缘层，适合在走线空间紧凑、线缆排布密集的变压器配套布线场景中使用。壳体的壁厚设计兼顾了结构强度与材料成本，主体壁厚均匀控制在2.5mm，既满足绝缘防护的强度要求，也不会因为壁厚过大造成材料浪费，接口位置的加厚段壁厚为4mm，刚好匹配护线套的卡接深度要求，不会出现护线套卡接过松或者过紧无法装配的问题。在数控加工验证阶段，这款结构的加工工艺性较好，主体结构的所有特征均为回转体与正交圆柱结构，无论是采用注塑模具批量生产，还是采用棒料数控加工做样件验证，都能快速实现，加工过程中没有倒扣、深腔等难加工特征，能有效缩短样件制作的周期，也能降低批量生产时的模具成本。
