万向节胡克联轴器结构三维建模设计

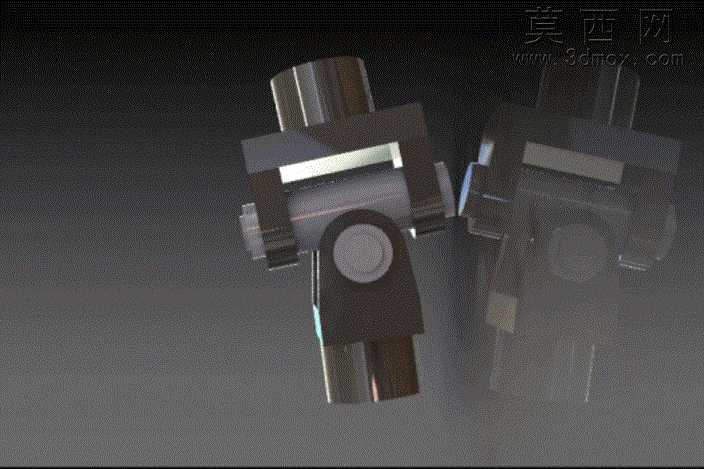

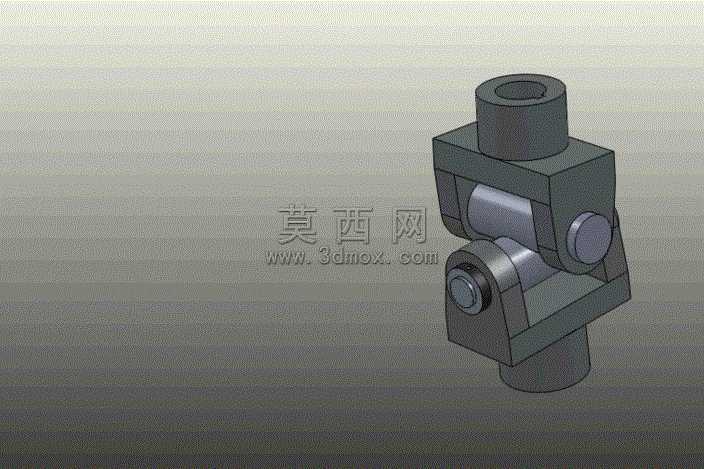

本作品为胡克联轴器（万向节）的完整三维建模设计，采用SolidWorks完成全参数化建模流程，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了十字轴式万向联轴器的全部结构细节。建模阶段首先对各组成零件进行独立构建：分别完成上下两个轴接头、十字连接轴、铰接销轴、端盖固定件的单体建模，每个零件的特征构建均采用草图拉伸、旋转切除、倒角圆角等基础特征命令，保证特征树逻辑清晰可编辑，无冗余碎面与错误几何。材质与渲染环节，针对不同零件赋予对应工业材质：轴接头与十字轴主体采用调质结构钢材质，设置金属哑光粗糙度参数，还原锻钢零件的表面质感；铰接销轴表面赋予磨削加工的亮面金属材质，区分不同加工面的视觉效果；整体渲染采用柔和的工业产品打光方案，通过三点布光突出零件的轮廓边界与装配间隙，清晰展现各部件的配合关系。结构设计上，完整还原了胡克联轴器的核心铰接传动结构：上下轴接头通过十字轴实现空间角度的铰接连接，两个旋转副轴线垂直相交，可实现两轴在存在轴线夹角的情况下连续回转运动，可靠传递扭矩；装配过程严格按照实际装配顺序添加配合约束，铰接部位添加合理的间隙配合参数，既保证结构可实现预期的摆动动作，又避免出现干涉错位问题，可直接用于后续的运动仿真验证。设计思路围绕通用机械传动场景的实际需求展开，在保证结构强度的前提下优化了各部位的尺寸比例，轴端的安装孔、销轴的固定结构均符合常规传动件的安装标准，可直接作为传动系统设计的参考模型，也可用于机械原理教学中万向节传动原理的演示，帮助理解变角度扭矩传递的结构逻辑，模型各零件可单独导出用于工程图生成，适配后续的加工生产参考需求。
