斜顶式不锈钢威图柜外壳结构设计

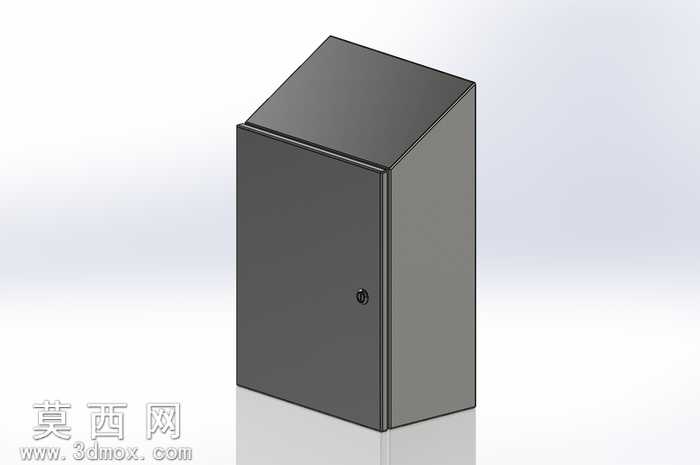

本作品为斜顶结构的威图式机柜外壳三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循钣金加工工艺规范，所有折弯、折边、安装孔位均预留合理的工艺公差，可直接导出工程图用于生产下料。模型整体采用长方体主体搭配倾斜顶面的结构设计，区别于常规平顶威图柜，倾斜顶面可有效避免柜体顶部积灰、积液，适配户外或多尘潮湿的安装场景，减少杂物堆积对柜体密封性能的影响。外观渲染采用哑光不锈钢材质，还原真实不锈钢钣金的磨砂金属质感，渲染过程中调整了环境光遮蔽参数，清晰呈现柜体门板与主体的拼接缝隙、门锁安装位的结构细节，门板侧边的折弯压边结构做了精细化处理，还原真实机柜的防水折边设计。结构设计上，柜体主体采用一体化折弯成型的侧板结构，减少拼接焊缝提升整体结构强度，门板采用内嵌式安装结构，侧边预留铰链安装位，正面居中位置设置标准机柜锁安装孔，可适配通用型威图柜锁具，柜体内部预留了安装板固定位、走线孔位的结构参考，可根据实际电气元件安装需求拓展内部结构。设计过程中参考了标准威图柜的外形尺寸比例，针对斜顶结构做了专门的受力优化，顶面倾斜角度经过反复调整，既保证排水排尘的实用性，又避免角度过大造成顶部空间浪费、整体造型突兀的问题，所有钣金壁厚参数均按照行业常规1.5mm不锈钢板设置，折弯半径匹配常规钣金加工设备的加工参数，无需特殊工艺即可完成生产加工。模型未添加内部电气元件，仅保留完整的外壳结构，可作为电气柜设计、户外机柜方案设计的基础参考模型，使用者可在此基础上添加内部安装结构、散热孔、接线端子等细节，快速完成定制化机柜的设计工作，大幅缩短同类型产品的设计周期。
