中压环网主单元SM6柜体三维设计

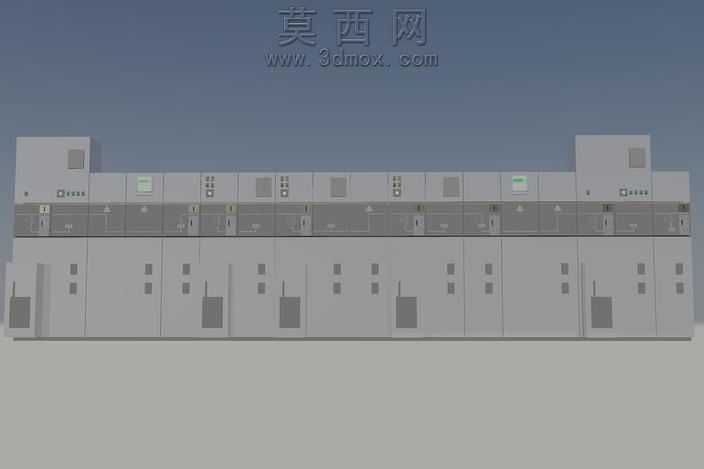

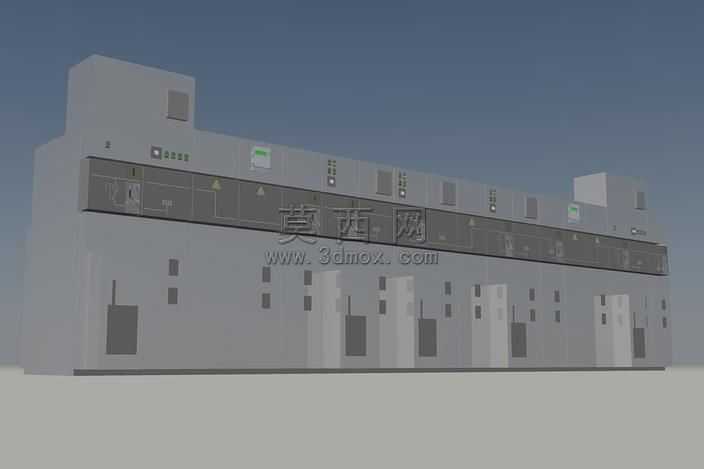

本作品为中压环网主单元SM6柜体的三维设计成果，建模阶段严格参照中压配电柜体的行业规范与实际产品尺寸比例搭建整体框架，首先通过基准面定位确定柜体的整体长宽高参数，依次绘制柜体主框架、分隔舱室、面板安装位的基础轮廓，通过拉伸、切除、阵列等特征操作完成柜体主体结构的搭建，精准还原了柜体正面的操作面板排布、观察窗位置、开关安装槽、散热预留孔位等细节结构，同时对柜体侧面的拼接结构、顶部的吊装预留位、底部的进出线开孔都做了符合实际安装需求的结构还原。材质渲染阶段针对不同部件匹配对应材质，柜体主体外壳采用哑光冷轧钢板材质，调整金属粗糙度与反射参数还原工业柜体的磨砂金属质感，操作面板区域的按钮、指示灯分别匹配工程塑料、透光PC材质，警示标识区域采用丝印质感的贴花材质，地面采用哑光水泥地面材质，搭配柔和的环境天光与补光，渲染出贴近实际工业场景的展示效果，清晰呈现柜体的整体外观与结构布局。设计过程中充分考虑中压环网柜的实际功能分区，将柜体划分为进线舱、计量舱、出线舱、操作机构舱等独立分隔区域，各舱室的隔板位置、门板开合预留空间、元件安装预留位都按照实际电气安装要求预留合理间隙，既保证外观还原度，也兼顾结构的合理性，能够直观展示SM6环网主单元的整体布局与外观特征，可用于配电设备方案展示、安装布局参考、教学演示等场景，模型结构规整，特征层级清晰，各部件可独立拆分查看，方便后续进行结构调整或者装配演示使用。
