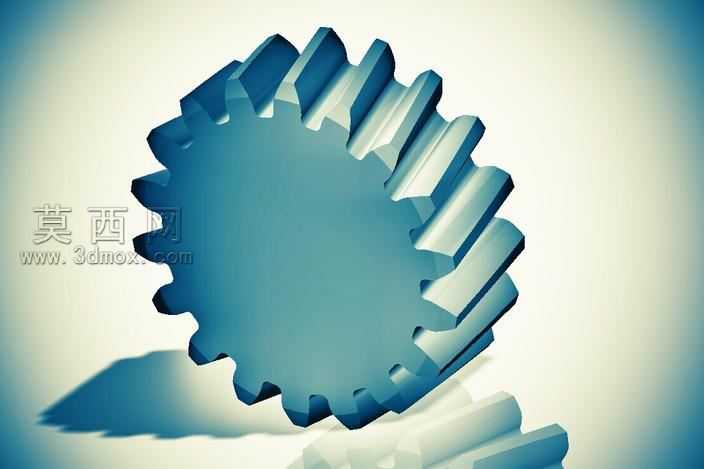

高精度工业用斜齿轮传动零件三维设计

本斜齿轮三维模型采用PTC Creo Parametric软件完成全参数化建模，建模过程严格遵循渐开线圆柱斜齿轮的几何设计规范，首先通过参数化方程精准生成渐开线齿廓曲线，结合螺旋角参数完成齿向螺旋线的构建，通过扫描混合特征生成单个轮齿实体，再通过圆周阵列完成全部轮齿的排布，后续通过布尔运算完成轮坯、轮毂、键槽等结构的整合，全程保留完整参数驱动关系，可通过修改模数、齿数、螺旋角、压力角、齿宽等核心参数快速生成不同规格的同类型斜齿轮，适配不同的传动设计需求。模型渲染阶段采用金属材质质感表现，为轮齿表面赋予细腻的磨砂金属材质，添加柔和的环境光与定向光源组合，精准还原金属零件的光影反射效果，通过阴影投射突出轮齿的立体结构与螺旋走向，让模型整体呈现出真实工业零件的质感，清晰展现斜齿轮的齿形细节与结构特征。结构设计上，该斜齿轮采用标准的盘类齿轮结构，中心设置标准键槽用于轴系连接，轮齿采用正常齿制设计，齿顶倒角、齿根过渡圆角均按照机械设计标准进行处理，避免应力集中问题，螺旋角选取通用传动常用角度，保证传动平稳性与承载能力的平衡，可用于减速器、传动箱等各类机械传动场景的装配仿真、运动模拟与干涉检查。设计过程中充分考虑斜齿轮的啮合特性，在齿形生成阶段就对齿面接触区域进行了优化，保证轮齿啮合时的接触面积符合设计要求，降低传动过程中的噪音与磨损，模型所有结构细节均符合机械加工工艺要求，无倒扣、薄壁等不合理结构，可直接用于后续的工程图生成、数控加工编程或者3D打印验证，为机械传动系统的设计提供可靠的基础零件模型。
