美标2级5级8级外六角螺栓结构展示

　　在各类机械装配、钢结构搭建、工业设备运维场景中，外六角螺栓是应用覆盖范围最广的可拆卸紧固连接件，不同性能等级的螺栓对应完全不同的载荷工况要求，美标体系下的2级、5级、8级螺栓，是北美工业体系以及出口北美市场设备中最常选用的三个强度档位。这套三维模型完整还原了三个等级螺栓的结构细节，从头部的等级标识冲压纹路，到杆部的螺纹牙型轮廓，再到螺栓末端的倒角处理，都完全参照美标紧固件的实际生产尺寸做了还原，能直接用于装配干涉校验、设备BOM可视化展示、维修培训教具制作等场景。

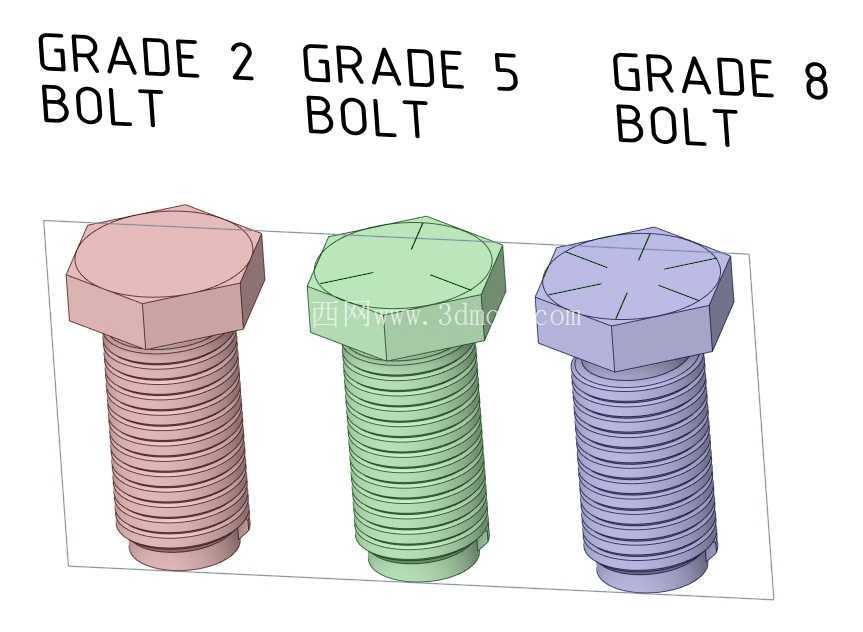

　　从实际选型逻辑来看，2级螺栓属于低碳钢材质的低强度紧固件，一般用于无强振动、静载荷为主的轻载连接场景，比如小型设备外壳固定、低压管路支架连接、民用五金装配等场景，其头部无特殊冲压标识，模型中对应粉色外观的零件，杆部螺纹为标准粗牙系列，安装时不需要过高的预紧力矩，适配普通平垫、弹垫即可满足防松要求。5级螺栓属于中碳钢材经调质处理的中强度紧固件，是工业场景中用量最大的通用级螺栓，广泛用于通用机械设备的机架连接、传动部件固定、普通工装夹具装配等场景，其头部有三道均匀分布的径向冲压标识，模型中对应绿色外观的零件，螺纹精度满足2A等级要求，安装时可匹配对应的扭矩扳手施加标准预紧力，在中等振动工况下配合防松螺母或者螺纹胶即可实现可靠连接。8级螺栓属于合金钢经淬火回火处理的高强度紧固件，多用于重载、强冲击、高振动的连接场景，比如工程机械的结构件连接、重型设备的传动基座固定、压力设备的法兰连接等，其头部有六道均匀分布的径向冲压标识，模型中对应紫色外观的零件，螺纹牙底做了圆弧过渡处理来降低应力集中风险，安装时必须严格按照扭矩要求施加预紧力，通常配合高强度平垫、自锁螺母使用，避免出现预紧不足或者过载断裂的问题。

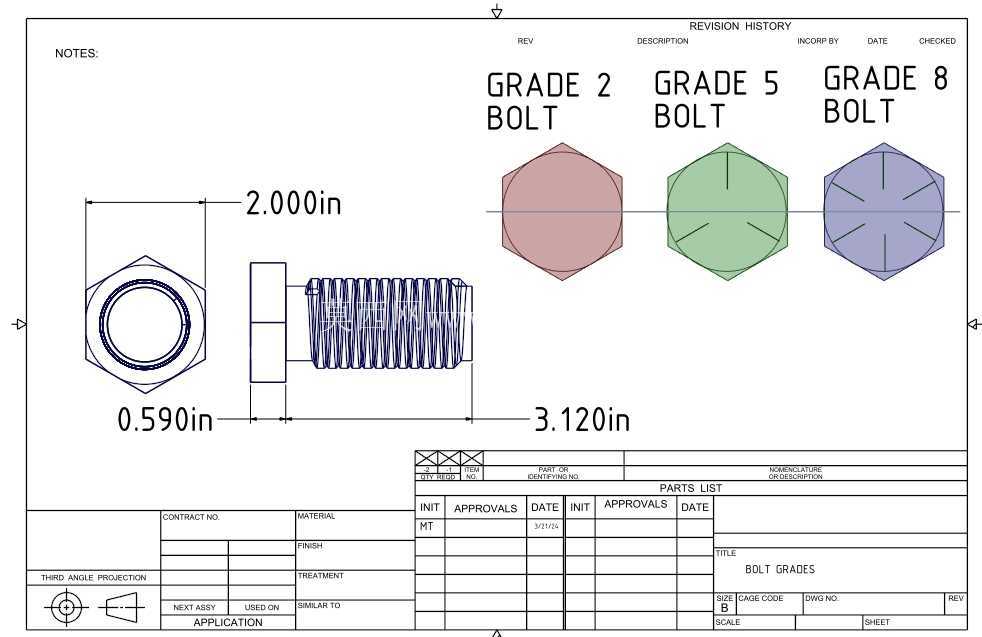

　　从设计建模的细节来看，三个螺栓的六角头对边尺寸、对角尺寸、头部厚度都严格对应美标ASME B18.2.1标准中的尺寸要求，螺纹部分的牙型角、螺距、大径小径参数也完全匹配对应公称直径的粗牙螺纹规范，螺栓末端的45度倒角长度符合标准要求，既可以避免安装时刮伤被连接件的螺纹孔，也能引导螺栓顺利旋入。模型中三个螺栓采用同公称直径、同长度的参数设置，方便使用者直观对比不同等级螺栓的头部标识差异，在做装配演示的时候可以快速区分不同强度档位的紧固件，避免现场安装时出现螺栓错用的问题——这也是很多设备装配现场容易出现的工艺问题，错把低等级螺栓装到重载位置，很容易引发螺栓断裂、设备解体的安全事故。

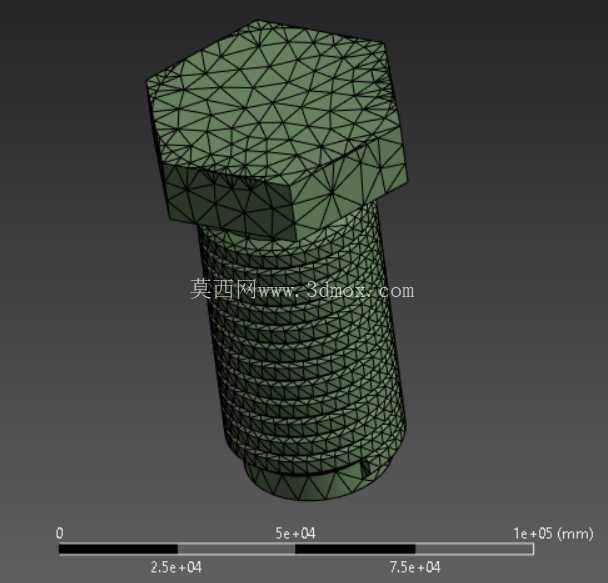

　　从安装边界来看，同规格的三个等级螺栓安装孔尺寸要求一致，六角头对应的扳手空间尺寸也完全相同，在设备改型升级的时候，可以直接在原有安装位替换更高等级的螺栓来提升连接强度，不需要重新加工被连接件的安装孔，也不需要更换配套的拧紧工具，这也是美标螺栓体系在工业场景中通用性强的核心原因。模型还原的螺纹部分没有做简化处理，完整保留了每一圈螺纹的牙型细节，在做装配仿真的时候可以真实模拟螺纹旋合过程，校验螺纹啮合长度是否满足设计要求，也可以用于有限元分析时的网格划分，准确计算不同预紧力下螺纹牙的应力分布情况，给连接结构的强度校核提供准确的模型基础。在做设备维修手册编制、装配作业指导书制作的时候，这套模型也可以直接用于配图，清晰标注不同等级螺栓的外观识别特征，帮助一线装配、维修人员快速识别零件，减少错装风险。
