透明线框式机械连接基座结构设计

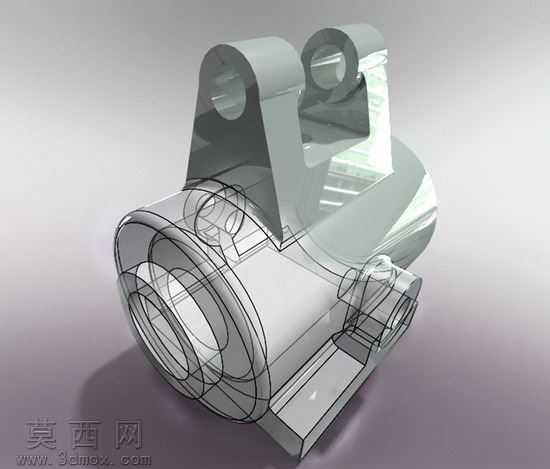

本作品采用三维建模软件完成全参数化结构设计，建模阶段以基准轴、基准面为定位核心，先绘制主体回转腔体的截面草图，通过旋转凸台命令生成圆柱状主体结构，再针对上部的双耳铰接支座部分，绘制对称的拉伸截面轮廓，经双向拉伸、切除孔位特征完成支座结构搭建，侧部的小型凸台接口则通过多步拉伸与圆角过渡处理，保证各结构衔接处的应力过渡合理性。渲染阶段采用半透明玻璃材质搭配黑色实体线框叠加的展示效果，半透明材质设置了合适的折射率与粗糙度参数，既可以清晰展现零件外部的曲面轮廓，又能透过壳体直观呈现内部的腔体走向、孔位贯通关系，线框层单独设置为纯黑哑光材质，与透明主体形成强烈视觉对比，让各结构的边界轮廓、相交关系一目了然，无需剖切即可完整展示零件的内外结构特征。结构设计上，主体回转腔体用于实现轴类零件的穿装配合，上部双耳支座带有同轴铰接孔，可与对应铰接件实现转动连接，侧部小型凸台预留了外接管路或附属组件的安装接口，底部的平面安装基准面可保证零件放置与装配时的定位精度，各孔位均做了倒角处理，既避免装配时的锐边划伤，也能提升零件安装的导向便利性。设计思路围绕机械连接件的功能需求展开，在保证结构强度满足装配受力要求的前提下，尽可能优化零件的体积与重量，各特征的尺寸参数均遵循通用机械设计规范，可直接用于后续的工程图导出、结构仿真验证或3D打印样件制作，透明线框的展示形式也便于设计人员快速核查结构干涉问题，梳理各部分的装配逻辑，为后续的生产加工、装配调试提供直观的三维参考依据。
