TT型异径法兰连接四通管件三维设计

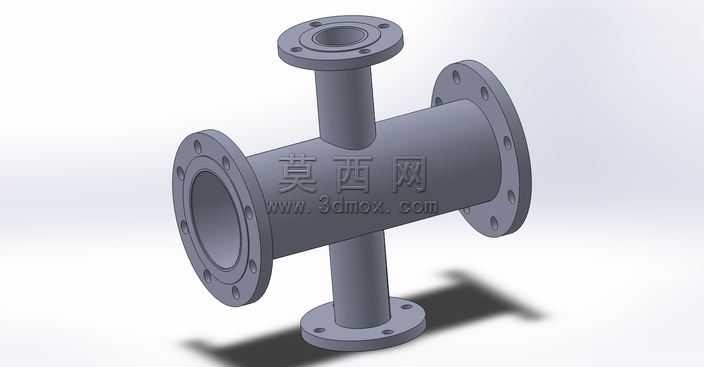

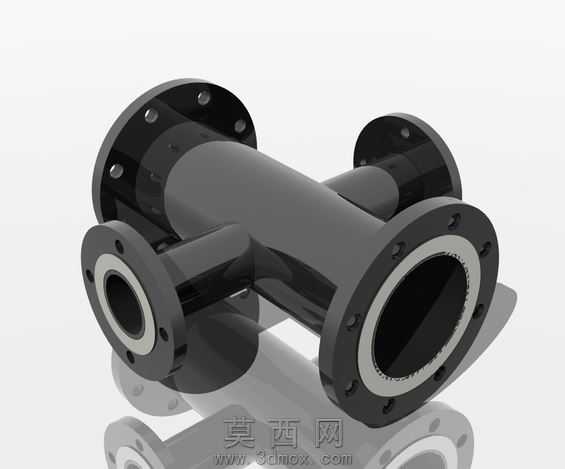

本作品为TT型异径法兰连接四通管件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以管道流体通径参数为核心基准，确定主管DN150、支管DN80的异径结构尺寸，先绘制主管的圆柱基体特征，再以主管轴线垂直方向为基准绘制上下两支管的拉伸特征，保证四个接口的轴线处于同一平面且支管轴线与主管轴线垂直相交，严格遵循管路连接件的同轴度、垂直度形位公差要求。法兰结构建模时，先根据对应公称通径的法兰标准绘制法兰盘截面轮廓，通过拉伸凸台生成法兰基体，再均匀阵列布置法兰螺栓孔，保证螺栓孔的分度圆直径、孔径参数符合行业连接标准，同时对法兰与管体的连接位置做过渡圆角处理，模拟实际铸造或锻造工艺的圆角结构，避免应力集中问题。材质与渲染阶段，为模型赋予哑光灰色金属材质，模拟铸钢或碳钢管件的表面质感，添加环境光遮蔽效果突出结构的立体感，通过地面阴影投射强化模型的空间层次，清晰展现各部分的结构比例。结构设计上，该四通管件可实现主管路流体的双向分流与合流，异径设计适配不同通径的管路对接需求，法兰连接形式具备密封性能好、装拆便捷的特点，可应用于给排水、化工流体输送、暖通管路等多种工业场景。建模过程中对管体内壁做等壁厚处理，保证流体流通截面的平顺性，减少流体阻力，所有法兰端面均设置密封面结构，满足管路连接的密封要求，整体模型无多余特征，结构严谨，各部分尺寸比例协调，可直接用于管路装配模拟、工程演示以及生产加工的参考依据。
