电子设备用插片式散热结构三维设计

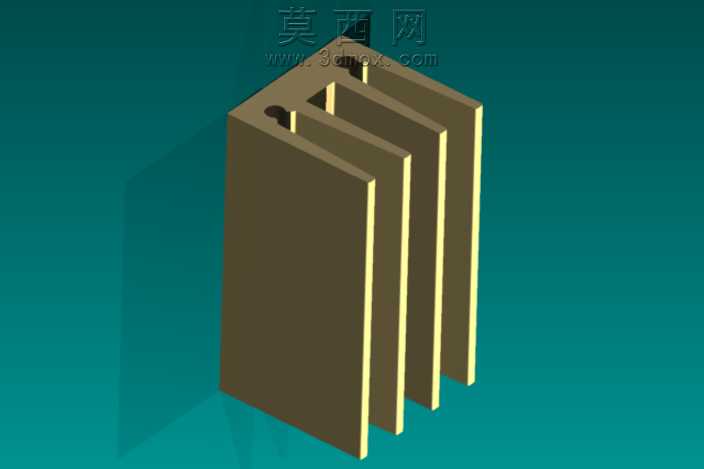

本作品为适配小型电子设备的插片式散热结构三维建模成果，建模阶段采用Autodesk Inventor完成全参数化构建，首先以基准平面定位散热基座的轮廓尺寸，绘制带安装孔位的基座截面草图，通过拉伸命令生成基座实体，基座边角做倒圆角处理，既消除加工锐边也避免安装时划伤周边电子元器件。随后构建平行排布的散热鳍片，每片鳍片的厚度、鳍片间距均按照小空间自然对流散热的参数标准设定，鳍片与基座采用一体化拉伸成型的结构逻辑，减少接触热阻提升导热效率，鳍片边缘做微小倒角处理，优化空气在鳍片间隙的流动路径，降低风阻提升自然对流的散热效果。材质渲染阶段，基座与鳍片统一赋予阳极氧化铝合金材质，调整材质的金属粗糙度、反射率参数，还原铝合金氧化后哑光深灰的金属质感，场景内添加柔和的环境漫反射光源，搭配定向主光源勾勒鳍片的层叠轮廓，清晰展现鳍片之间的间隙结构与整体造型的立体感，背景选用渐变青绿色调，突出金属散热件的工业质感。结构设计上，基座预留的两个安装孔位采用沉孔设计，可适配对应规格的紧固螺丝，安装后螺丝头部不突出基座表面，避免与电子设备内部其他元件产生干涉；鳍片采用等距平行排布，整体外形为规整长方体，适配小型数码产品内部的紧凑安装空间，在有限的体积内最大化拓展散热接触面积，保障电子元件工作产生的热量可以快速通过基座传导至鳍片，再通过鳍片与空气的接触面完成热交换。建模过程中对所有特征做参数化关联，若后续需要适配不同功率的电子元件，可直接修改鳍片数量、鳍片高度、基座长宽等参数，快速生成对应规格的散热结构模型，无需重新绘制草图，大幅提升衍生设计的效率；模型完成后经过干涉检查，所有结构无重叠、无错位，安装孔位的位置精度符合小型电子配件的装配公差要求，可直接用于后续的结构验证、散热仿真模拟或者加工生产参考。
