上银MGN12微型直线导轨滑块组件

　　这款微型线性传动组件，是桌面级精密传动场景里出镜率极高的标准件，很多做小型自动化模组、3D打印运动轴、实验室精密位移台、视觉检测滑台的结构工程师，在做轻载高精度直线运动方案选型时，都会优先考虑同规格的产品。从实际使用场景来看，这类微型导轨的负载能力刚好覆盖1-10kg级的运动负载，相比普通的光轴加直线轴承的组合，它的抗倾覆力矩表现要好很多，哪怕滑台上面挂载的负载重心有偏移，也不会出现卡滞、爬行的问题，运动平顺性在微米级进给的场景下优势非常明显。

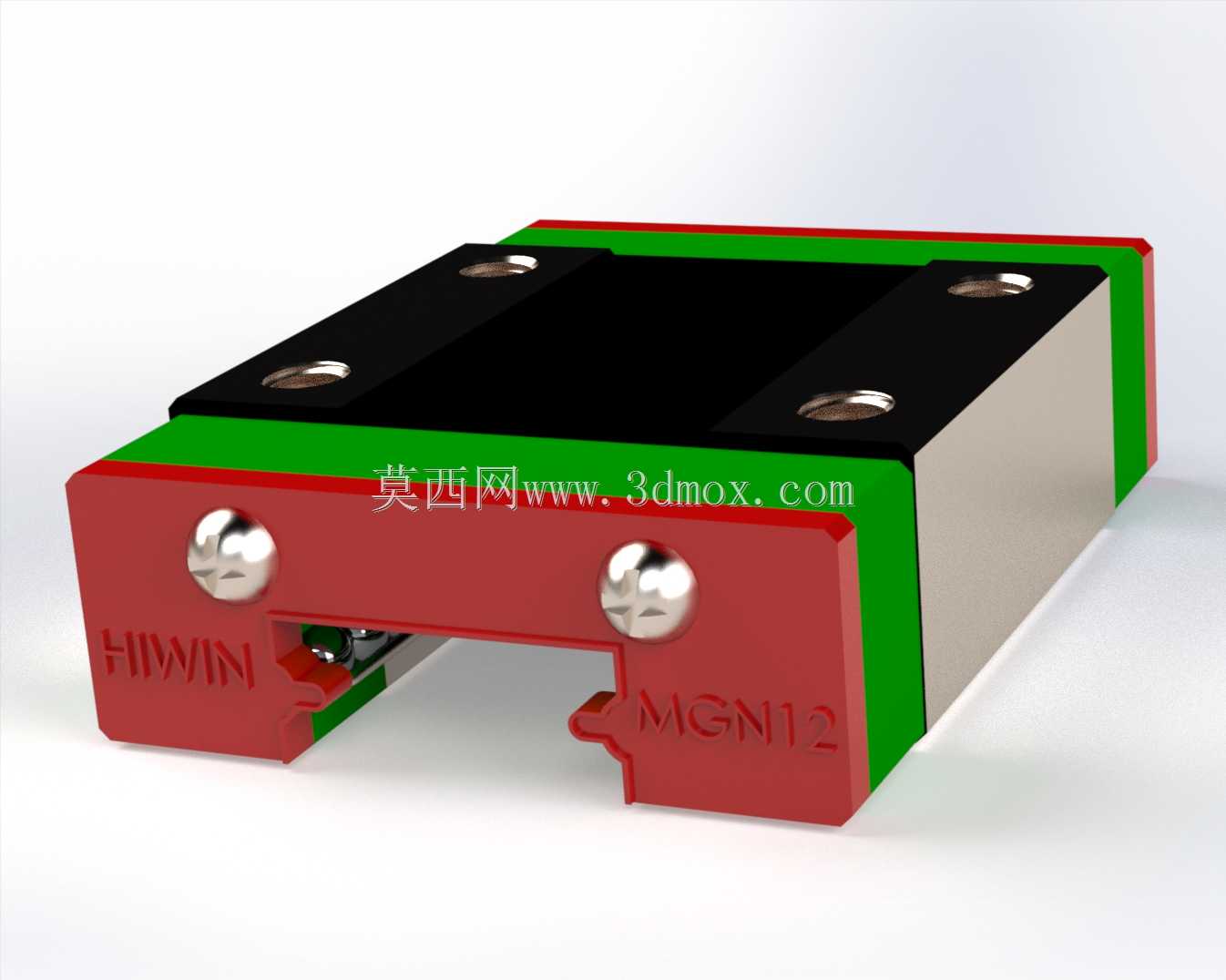

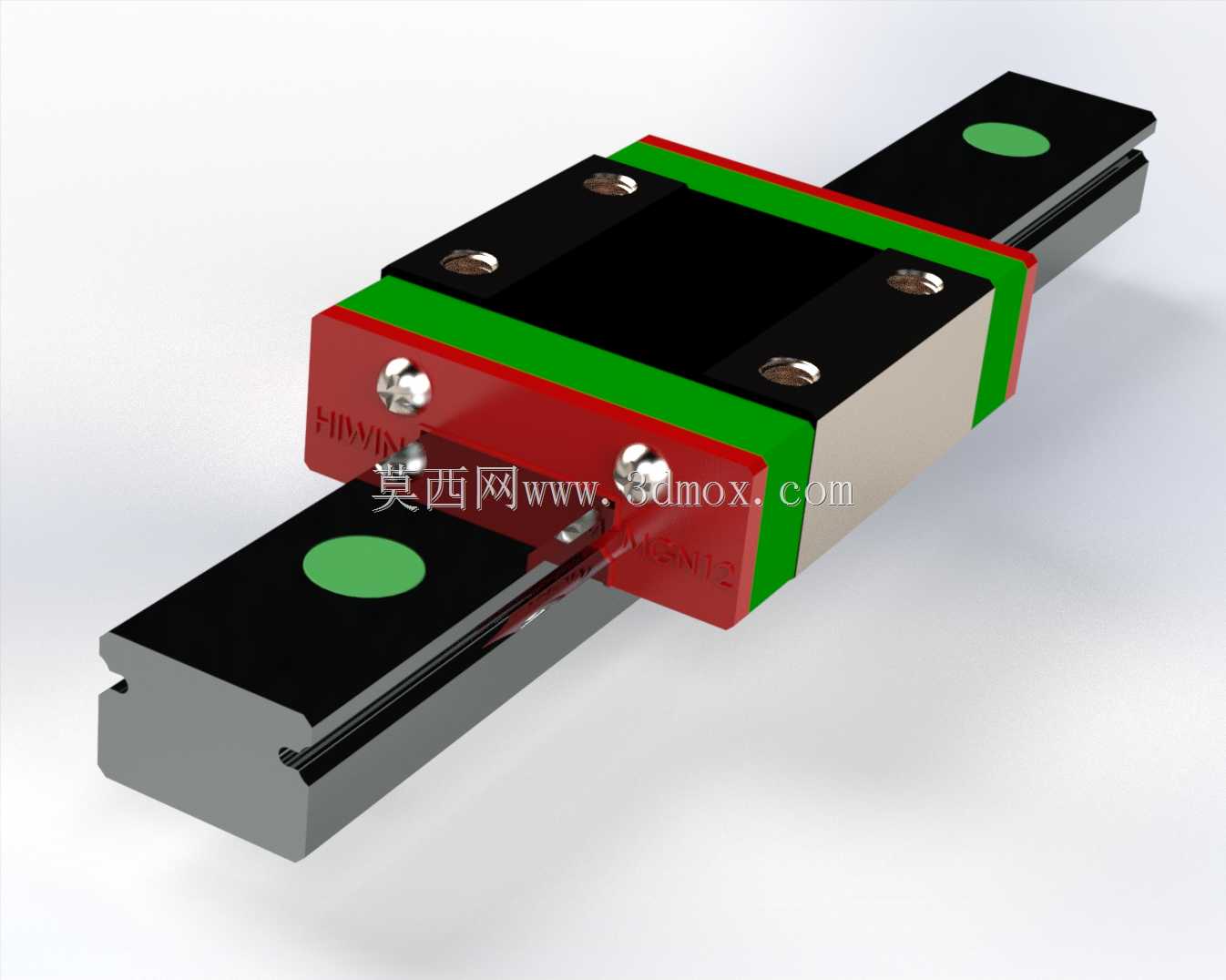

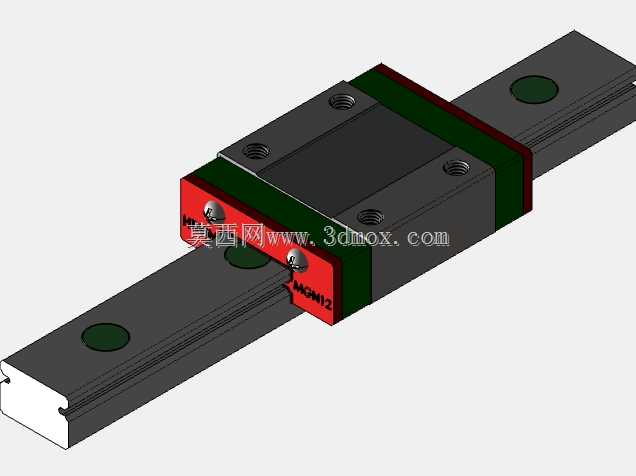

　　从结构设计逻辑来看，整个组件分为导轨本体和滑块两大部分，导轨采用的是淬硬轴承钢材质，滚道经过精密磨削，粗糙度控制在Ra0.8以下，保证钢球在滚道内滚动时没有多余的振动传导。滑块部分的主体是合金钢基座，两端加装了带注油嘴的端盖，内部的返向器采用工程塑料材质，优化了钢球循环的回流路径，能有效降低高速运动时的钢球碰撞噪音，滑块侧面和端面的密封胶条采用丁腈橡胶材质，能够阻挡加工环境里的切屑、粉尘进入滚道内部，延长日常维护的周期。滑块上的绿色密封刮片是上银微型导轨的标志性外观特征，刮片的唇边和导轨表面过盈配合，既能刮掉导轨表面附着的杂物，又不会产生过大的滑动阻力。

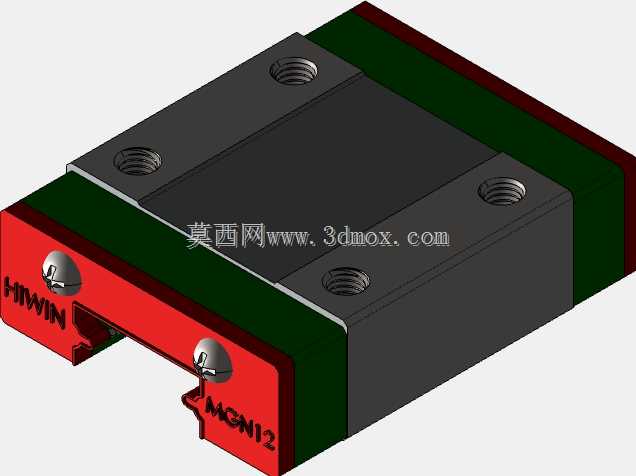

　　做结构设计的时候，首先要关注安装边界的尺寸参数，这款MGN12规格的导轨宽度为12mm，导轨的安装孔是跨距15mm的M3螺纹孔，孔位间距按照标准长度系列做等距分布，设计安装基面的时候要注意，导轨的安装基准面和滑块的基准侧都有磨削加工的倒角标识，安装时要靠紧定位台阶，台阶的高度不能超过导轨和滑块的倒角高度，避免装配时出现干涉。滑块的安装面是平面布局，四个M2.5的安装螺纹孔呈矩形分布，孔位的位置度公差控制在0.02mm以内，保证负载安装后的重复定位精度。滑块和导轨配合的预压等级可以根据使用场景选择，轻预压的规格适合低阻力、高速往复的场景，比如检测设备的往复运动轴；中预压的规格刚性更好，适合有一定切削负载的小型加工设备运动轴，不会出现受力后的反向间隙。

　　实际装配调试的时候，要注意两根平行导轨的平行度公差，一般要控制在0.02mm/100mm以内，如果平行度超差，会导致滑块运动阻力骤增，长期运行会加剧滚道和钢球的磨损，缩短使用寿命。日常维护的时候，每隔3-6个月可以通过滑块端盖上的注油嘴加注锂基润滑脂，不需要频繁拆解保养，密封结构完好的情况下，内部的润滑脂可以保持很长时间的有效润滑。这类微型导轨在设计的时候，还考虑了互换性的需求，同精度等级的滑块和导轨可以单独更换，不需要整组报废，降低了设备后期的维护成本。很多做非标小型设备的工程师，在做Z轴垂直运动布局的时候，也会选用这个规格的导轨，搭配小导程的滚珠丝杠或者同步带传动，就能实现紧凑空间内的精密直线运动，整体占用的安装空间比同负载等级的其他传动方案要小30%左右，非常适合对设备体积有严格要求的桌面级设备场景。在做三维建模的时候，要把滑块的运动行程预留足够的安全距离，滑块运动到导轨两端的时候，要留出硬限位的安装位置，避免滑块超程脱出导轨，同时要注意端盖的突出尺寸，不要和周围的安装结构发生运动干涉。
